AM 라디오(TR AMP) [FK709]

-> 기본적이고 저렴한 형태로 디자인/교육용이나 초보자용으로 아주 적합
전원 공급 장치: 3VDC.
전류 소비량: 45mA(최대)
IC 보드 치수: 2.38 in x 1.24
*가격 : 11,000 원

AM 단순화 라디오 회로는 교육용으로 필요한 부품과 적합한 부품이 거의 필요 없는 절약형 회로입니다.

기술 데이터
- 전원 공급 장치: 3VDC. 전류 소비량: 45mA(최대)
- IC 보드 치수: 2.38 in x 1.24

​동작원리

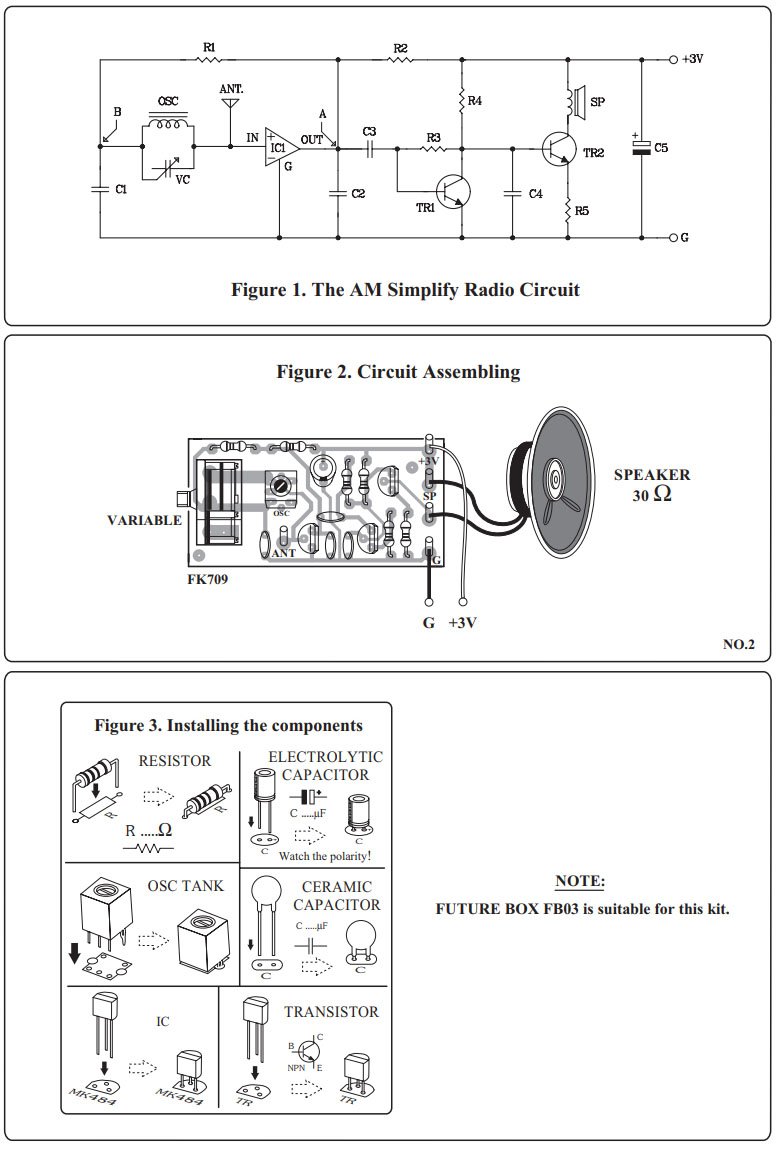

작동 원리 그림 1은 회로도를 보여줍니다. IC1MK484는 가변 및 코일 OSC를 스테이션 주파수 조정기로 사용하여 수신기 역할을 합니다. IC의 출력에서 TR1 및 TR2에 의해 증폭되고 스피커로 전송되기 위해 C3를 통해 연결됩니다. 변수가 표준 형식을 사용하고 있습니다. 다이내믹 헤드폰 또는 소형 스피커로 출력을 연결하지만 30Ω 이상입니다. ANT 포인트는 1미터 길이의 작은 전선을 안테나로 사용하여 안테나와 연결됩니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜을 플럭스가 내부에 있는 상태에서 사용하십시오. 납땜 후 설치가 정확한지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트​
그림에 따라 회로 연결 테스트. 헤드폰에서 소리가 들립니다. 측점을 찾기 위한 튜닝 변수입니다. 스테이션이 적은 경우 OSC 코일을 조정합니다. ANT 포인트는 안테나를 연결하기 위한 포인트입니다.


자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK709TE_2_A3.pdf
