로봇얼굴 깜빡이 [FK142]

-> LED가 마치 로봇의 얼굴처럼 깜빡이는 키트
전원 공급 장치: 3VDC. 전류 소비량: 최대 30mA
트리머 전위차계로 점멸 속도 조정
보드 치수: 1.58인치 x 1.61인치.
*가격 : 6,600 원

이 키트는 마치 로봇의 얼굴처럼 깜박이는 키트입니다.
다른LED들이 깜박이는 동안에 노란색과 녹색의 LED가 깜박이도록 구성되어 있습니다.
깜박이는 속도를 조절 할 수 있습니다.

로봇의 얼굴 모양으로 윤곽이 잡힌 이 재미있는 회로는 눈을 뜨고 내리는 시뮬레이션을 위해 번갈아 점멸하는 두 개의 LED를 사용합니다. 플래시 속도는 온보드 트리머 포트에 의해 조정될 수 있다. 다른 LED는 로봇의 코와 입을 식별하는 데 사용됩니다. FK142는 몇 분간의 조립 시간을 유용하게 사용하고 플래시 회로 설계에 대한 실용적인 소개입니다.

기술 사양:
- 전원 공급 장치: 3VDC. 전류 소비량: 최대 30mA
- 트리머 전위차계로 점멸 속도 조정
- IC 보드 치수: 1.58인치 x 1.61인치.

작업 방법:
TR1과 TR2는 대안적으로 작동하는 멀티바이버 주파수 생성 회로로 조립된다. TR1이 작동하면 LED3에서 LED6까지 꺼집니다. 하지만 TR2가 작동하면 LED3에서 LED6까지 켜집니다. 깜박이는 속도는 VRI, R4, R5, C1 및 C2에 따라 달라지며 VR1을 통해 조정할 수 있습니다. LED1과 LED2는 항상 켜져 있습니다.

PCB 어셈블리:

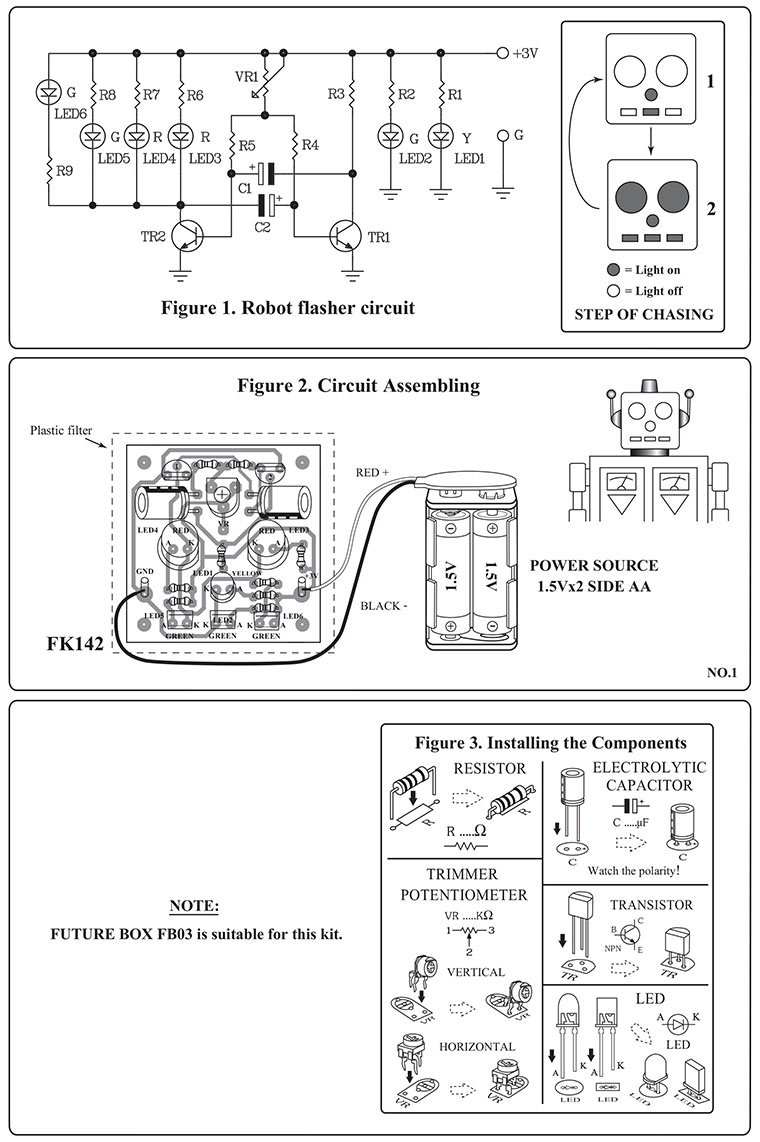

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트:
양극을 위치 +3V에 연결하고 음극을 위치 G에 연결하여 회로에 공급하는 3VDC를 테스트합니다. LED3에서 LED6에 연결하면 LEDI와 LED2가 계속 켜져 있는 동안 간격으로 깜박입니다. 더 느리거나 더 빠른 깜박임 속도는 VR1을 통해 조정할 수 있다. 위의 결과는 회로가 작동 가능하다는 것을 보여줍니다. 그러나, 사용자가 제한된 속도보다 더 느리거나 더 빠른 깜박임 속도를 요구하는 경우, 그에 따라 Cl 및 C2의 값을 증가시키거나 감소시킬 수 있다.

응용 :
LED 앞에 투명한 노란색 PVC 플레이트를 배치하여 보다 선명하게 볼 수 있도록 하는 것이 좋습니다.


자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK142TE_1_A3.pdf
