출입 알람기 [FK507]

->손잡이에서의 접촉을 감지하여 알람을 울리는 키트
전원 : 9VDC
전류소비량 : 50mA.(작업 부하)
IC 보드 치수: 2.60 in x 1.90

＊가격 : 23,000 원

침입 방지를 위한 작은 경보 회로입니다. 대부분의 사용은 도어 노브에 와이어 루프(센서 역할)를 거는 것입니다. 이 키트는 다른 용도로도 수정할 수 있습니다.

기술자료
- 전원 : 9VDC
- 전류소비량 : 50mA.(작업 부하)
- IC 보드 치수: 2.60 in x 1.90

동작원리

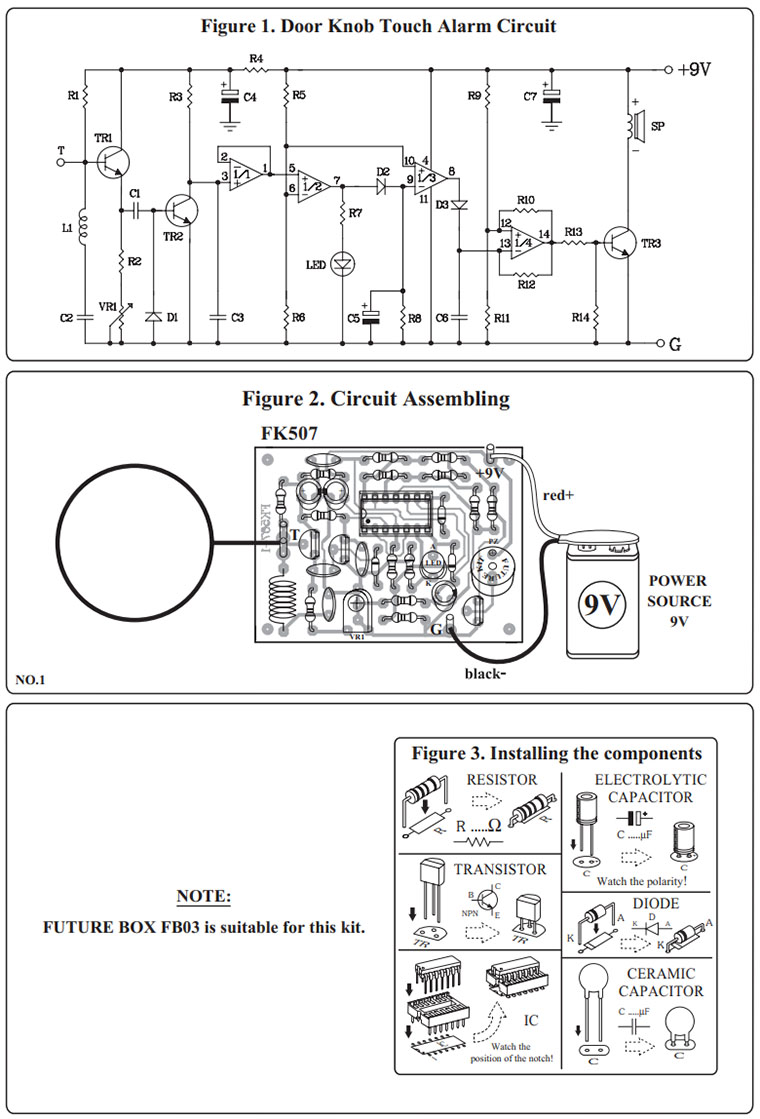

회로 성능에서 TR1을 L1에 연결하여 C1을 통해 전송되는 더 높은 주파수를 생성하고 주파수 신호를 업그레이드합니다. 정상적인 상태 또는 원터치 T 지점에서 TR2의 Leg C는 보통 낮은 전압을 가지며 IC1/1과 Leg 6에서 전송된 신호를 비교하기 위해 IC1/2로 신호를 전송하는 버퍼 역할을 한다. 일단 T가 닿으면 TR1은 진동을 멈추고 TR2의 Leg C는 높은 전압을 갖게 되는데, 이 전압은 IC1/1을 통해 IC1/2의 Leg 1과 Leg 5로 전달되어 전압을 비교한다. Leg 5의 전압이 Leg 6의 전압보다 높으면 Leg 7의 전압이 높고 LED가 켜집니다. 그러면 레그 7의 전압이 D2를 통해 IC1/3의 레그 9로 전송되고 C5가 충전됩니다. 레그 9가 레그 10보다 전압이 높아서 레그 8은 전류가 부족하고 IC1/4은 라우드스피커에서 신호를 증폭시키기 위해 R3에서 TR3로 진동한다. T 지점을 잠시 터치하면 스피커에서 경보가 곧 들립니다. 이러한 소리는 이전에 C5에서 충전된 전압에서 비롯되며, 레그 7에 전압이 부족할 때 C5에서 기존의 전류가 R8을 통해 방전된다. 맨 끝 와이어로 루프 매듭을 만들어 그림과 같이 T 지점에 납땜합니다. 루프는 도어 노브에 매달기 위한 것입니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 외관이 좋고 조립이 용이하려면 먼저 짧은 구성 요소를 설치해야 합니다. 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소부터 시작해야 합니다. 중요한 것은 다이오드, 전해질 캐패시터 및 트랜지스터를 IC 보드의 오른쪽 양극/음극에 장착하기 전에 신중하게 조립해야 합니다. 그렇지 않으면 손상을 초래할 수 있습니다e를 구성 요소 또는 회로에 연결합니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 전원을 공급하고 스피커에서 경보가 발생할 경우 소리가 멈출 때까지 말굽의 볼륨을 조정합니다. 루프 와이어를 터치하여 회로를 테스트하고 알람을 듣고 LED가 켜지는지 확인합니다. 말굽의 볼륨은 모니터링 감도를 보정하기 위해 준비됩니다. 플라스틱 튜브를 동적 버저와 함께 삽입하면 경보가 증폭됩니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK507TE_12_A3.pdf
