침입 감지 사이렌 [FK501]

-> 빛 센서 LDR을 이용하여 물체가 감지되면 알람을 발생시키는 키트
전원 공급 장치: 9VDC.
전류 소비량: 40mA.(작동)
지연 시간: 약 30~50초.
IC 보드 치수: 2.80인치 x 1.55인치.

＊가격 : 10,500 원

FK501은 포토 트랜지스터가 조도 변화를 감지하면 내장 스피커를 통해 경보 신호를 시작합니다. 잘못된 경보를 발생시키는 과도적인 조명 변화를 방지하기 위해 조정 가능한 지연 타이머가 통합되었습니다.

기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 40mA.(작동)
- 지연 시간: 약 30~50초.
- IC 보드 치수: 2.80인치 x 1.55인치.

작동 원리

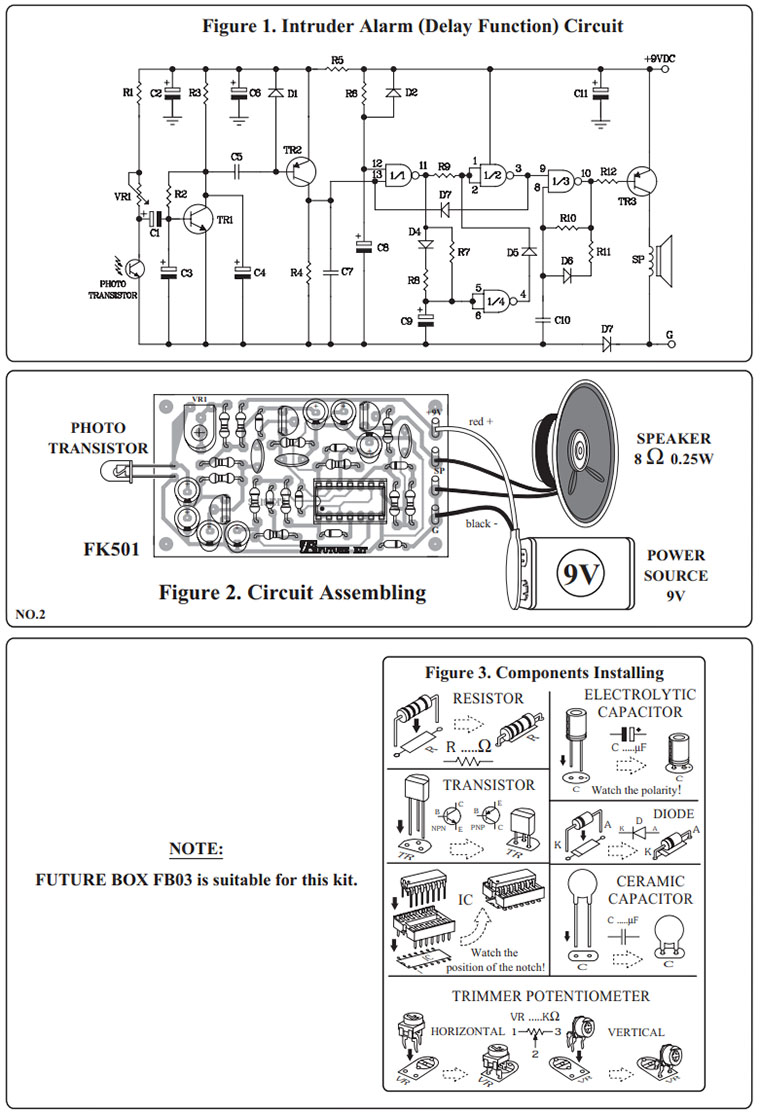

처음 전원을 켜면 C8이 R6를 통해 충전됩니다. 포토 트랜지스터는 TR1, TR2가 신호를 증폭시켜 IC1/1의 핀 13으로 전달함으로써 빛의 변화를 감지한다. 이 기간 동안 IC1/1은 핀13을 속여도 반응이 없다. C1은 30초 동안 충전되어야 합니다. 그 후, 광 트랜지스터가 빛의 변화를 감지할 수 있다면, 그것은 ICI/1, IC1/2 작동을 속이기 위해 TR1과 TR2를 핀 13으로 신호를 보낼 것이다. IC1/2의 핀3은 IC1/3의 핀3을 통해 전송되어 IC1/3의 진동을 제어하고 R12~TR3로 주파수를 생성하므로 스피커에서 소리가 납니다. C9는 30초 이내에 R7로 전압을 방전하고, IC1/4은 핀4에서 IC1/2로 전압을 낮춥니다. 따라서 ICI의 핀 3과 핀 9는 전압이 없고 주파수 발생기도 스피커와 마찬가지로 작동을 멈춥니다. 광 트랜지스터가 다시 빛의 변화를 감지하면 회로는 위와 같이 작동합니다.

회로조립
PCB부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 전원을 공급하는 테스트. 손으로 포토 트랜지스터를 차단합니다. 30-50초를 기다렸다가 포토 트랜지스터를 다시 차단하면 스피커에서 30-50초 동안 소리가 납니다. 다시 차단하면 회로가 경보를 울리고 자동으로 중지됩니다. 가변 저항은 탐지 속도를 조정하는 데 사용됩니다.

용도:
그림 2에 따른 지침에 따라 빛의 방향도 고려하거나 더 나은 감지를 위해 검은색 파이프로 덮습니다. 더 긴 알람 주기가 필요한 경우 C9 값을 늘립니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK501TE_2_A3.pdf
