근육 마사지기 [FK927]

-> 패드에 연결하여 근육을 마사지하는 기능을 가진 키트
패드 미포함
전원 공급 장치: 9VDC.
전류 소비량: 최대 4mA
IC 보드 치수: 2.31인치 x 1.43인치

＊가격 : 24,500 원

이 전기 마사지 장치는 피부에 배치된 촉촉한 패드를 통해 영향을 받은 조직에 전압을 자극함으로써 낮은 에너지의 적용으로 팽팽한 근육과 관절 통증을 완화하는 데 사용된다. 두 개의 스핀들 포트를 통해 펄스의 강도와 주파수를 모두 조정할 수 있으므로 FK927을 고정 및 휴대용 장비에 장착하기에 적합합니다.

기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 최대 4mA
- IC 보드 치수: 2.31인치 x 1.43인치

동작원리

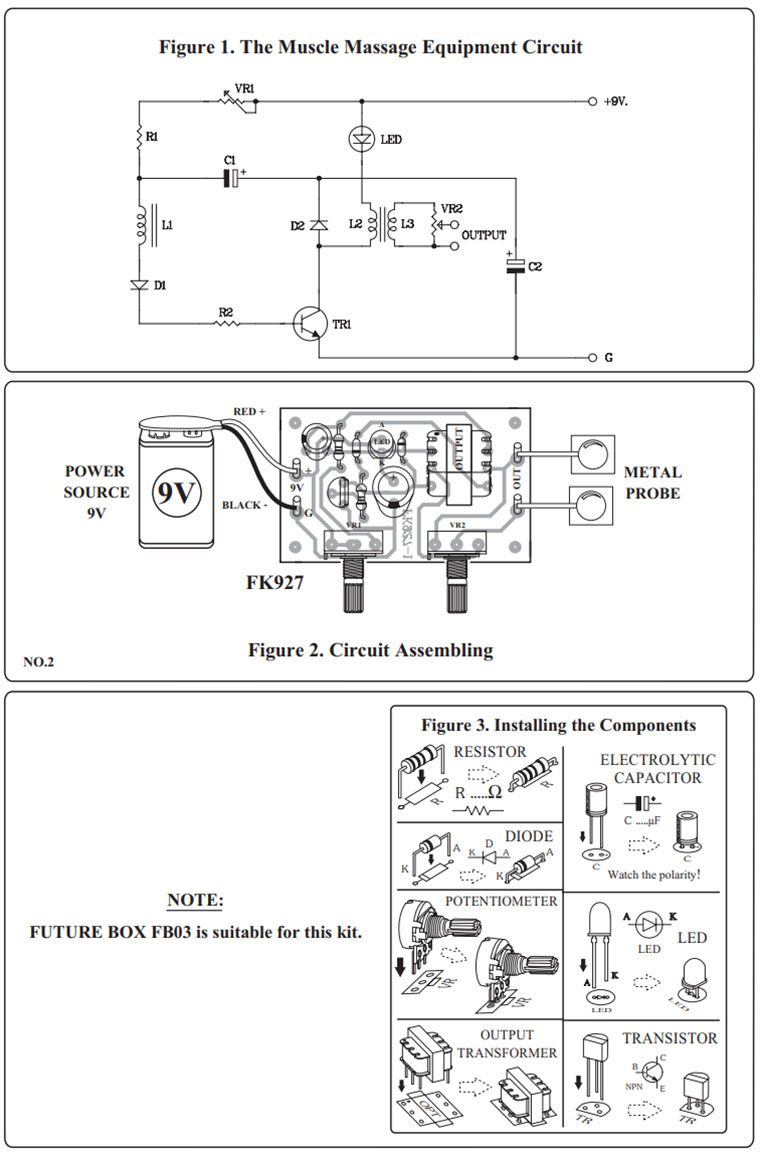

도 1에서 TR1, R1, R2, C1, C2, L1, L2는 주파수 발생 회로로 연결되어 있다. VR2가 주파수 조정기인 동안 LED는 회로의 기능을 보여줍니다. L3에 의해 전압이 50으로 증가합니다. 이 플러스 전압은 낮고 좁기 때문에 사용자에게 무해합니다. VR2를 사용하여 OUT 지점의 주파수를 조정할 수 있습니다.

회로조립
PCB 어셈블리 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
배터리 또는 어댑터에서 회로로 9V를 공급합니다. +9V를 양극에 연결하고 G를 음극에 연결합니다. LED가 갑자기 표시됩니다. VR1을 튜닝해 테스트하면 회전 속도에 따라 LED가 갑자기 깜박인다. 위와 같이 회로가 작동하지 않을 경우 모든 구성 요소와 납땜 지점의 위치를 확인하십시오. 응용 프로그램 전선을 OUT에 연결하고 전선을 벗긴 다음 5x5인치 옷 2벌을 입습니다. 그리고 나서 천을 접어서 젖은 천을 손이나 다리에 올려놓고 묶어서 적셔라. VR2를 왼쪽으로 돌리는 중입니다. 회로에 전류를 공급하고 볼륨을 오른쪽으로 돌립니다. 회전 강도에 따라 근육이 홱 움직이는 것을 느낄 수 있었다. 전위차계(VR1)를 돌려 주파수를 조정합니다. 더 나은 결과를 얻으려면 옷감으로 접기 전에 OUT를 금속 또는 알루미늄 시트와 연결하는 것이 좋습니다.
