수위 조절기 [FK425]

-> 물의 높이를 조절하는 키트
전원 공급 장치: 12VDC. - 전류 소비량: 45mA(최대)
접촉 부하: 220VAC에서 1000와트
2단계 감지
IC 보드 치수: 2.42인치 x 1.62

＊가격 : 10,500 원

워터 펌프 회로를 차단 연결하여 탱크가 가득 찼을 때 차단하고 탱크가 비어 있을 때 펌프를 시작하여 워터 펌프를 자동으로 제어합니다. 펌프는 탱크에 남아 있는 물의 사전 결정된 레벨의 시작으로 설정할 수 있습니다.

기술 데이터
- 전원 공급 장치: 12VDC.
- 전류 소비량: 45mA(최대)
- 접촉 부하: 220VAC에서 1000와트
- 2단계 감지
- IC 보드 치수: 2.42인치 x 1.62

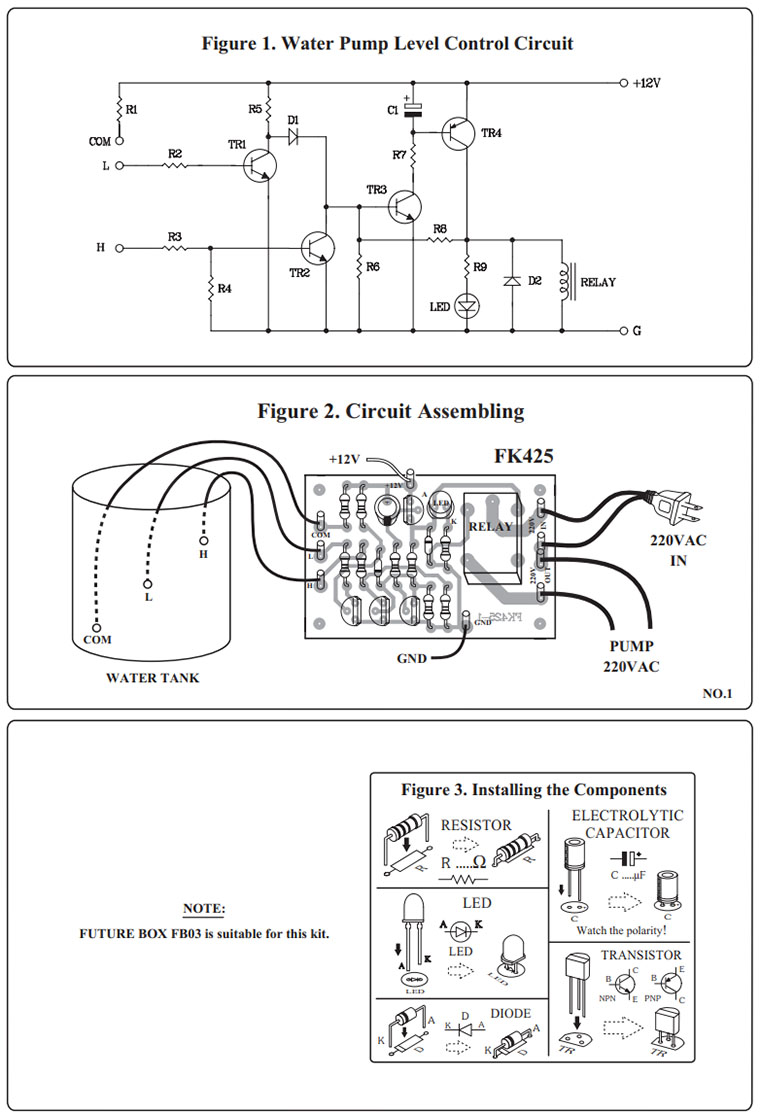

회로 성능 탱크에 물이 없는 경우. TR1과 TR2의 베이스는 전압이 없기 때문에, 초기 단계에서는 TR1과 TR2가 작동하지 않고, TR1의 컬렉터는 고전압을 갖게 된다. 이 고전압은 D1을 통해 TR3의 기저부로 전달되어 TR3 및 TR4가 전류를 전도하고 LED 디스플레이, 릴레이 작업 및 워터 펌프가 작동하도록 합니다. 수위는 L 레벨을 통과하여 TR1 전도 전류를 발생시키고, TR1의 컬렉터를 접지로 단락시키며, TR3 및 TR4는 여전히 R8에 피드백 전압을 가지며 다이오드 D1에 의해 방지됨으로써 작동합니다. 워터 펌프는 물이 H 레벨에 도달할 때까지 계속 작동하며, TR2는 TR2의 기저부에서 전류를 접지로 단락시킵니다. TR3와 TR4는 전류의 통전이 중지되고 LED가 꺼지며 릴레이가 작동하지 않으므로 워터 펌프도 작동이 중지됩니다. 탱크의 물이 H에서 L 수준으로 각각 감소하면 TR1은 전류의 전도를 중단하고 수집기는 고전압을 갖게 되며 이 고전압은 다이오드 D1로 전달되어 TR3의 기저부로 전달됩니다. 모든 기능은 위와 같이 반복됩니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 12VDC를 연결합니다. 1.시작 단계에서는 LED 디스플레이와 릴레이가 작동합니다. H극과 COM극을 연결하면 LED가 꺼지고 릴레이가 작동을 멈춥니다. COM 폴에서 H를 떼면 LED 디스플레이와 릴레이가 다시 작동합니다. 2.COM으로 L극 단락, 릴레이가 작동 중입니다. H극을 COM에 다시 단락합니다. 이제 COM, L 및 H가 연결되고 LED가 꺼지며 릴레이 작동이 중지됩니다. H극을 분리하면 릴레이가 작동하지 않고 LED가 표시되지 않습니다. COM에서 L극을 분리하면 릴레이가 작동하는 동안 LED가 표시됩니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK425TE_2_A3.pdf
