카운터(2자리) [FK926]

-> 카운터 기능을 하는 키트
전원 공급 장치: 6-12VDC.
전류 소비량: 최대 150mA @ 12VDC.
디스플레이: 2자리 (0.56인치 7 세그먼트 LED)
IC 보드 치수: 2.85인치 x 3.05인치.

＊가격 : 15,500 원

FK926은 쉽게 조립할 수 있는 카운터 모듈로 0에서 99까지 설계되었습니다. 99-00 전환 시 9999 이상의 카운트에 대해 두 번째 또는 세 번째 FK926 모듈을 구동할 수 있는 캐리지 펄스를 사용할 수 있습니다.
기술 자료
- 전원 공급 장치: 6-12VDC.
- 전류 소비량: 최대 150mA @ 12VDC.
- 디스플레이: 2자리 (0.56인치 7 세그먼트 LED)
- IC 보드 치수: 2.85인치 x 3.05인치.

작동원리

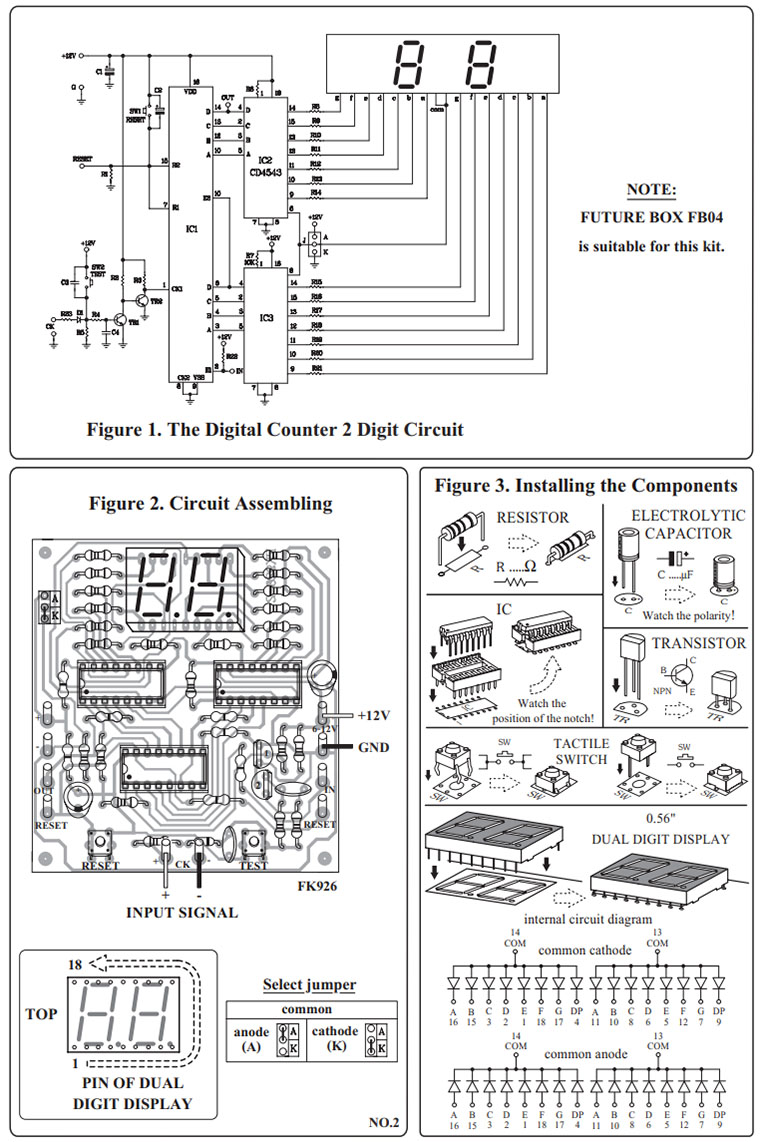

IC1은 이중 BCD 10년 업 카운터이다. IC2 및 IC3는 두 자리 디스플레이에 BCD입니다. 입력 신호는 IC1의 핀 1로 전송됩니다. IC1의 내부 회로는 듀얼 디케이드 카운터입니다. 이 신호는 1차 10년 카운터 회로에 공급됩니다. 1차 10년 카운터 카운트가 10일 때 신호는 IC1의 핀 6을 통해 2차 10년 카운터 회로로 전송됩니다. "OUT" 지점에서는 숫자를 증가시키는 데 사용됩니다. 그러면 다른 지점으로 전송됩니다. IC1의 핀 7과 핀 15는 회로를 재설정하기 위해 연결됩니다. SW2 카운트를 확인합니다. TR1 및 TR2는 버퍼로 작동합니다.

회로조립
PCB 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. Dual digit display의 공통성을 확인하는 방법 아날로그 옴계를 x10 범위로 설정합니다. 위치 단자(빨간색)를 이중 숫자 디스플레이의 핀 13 또는 핀 14에 연결하고 핀의 나머지 부분에 음극 단자(검은색)를 터치합니다. 각 세그먼트는 후속 터치 시 켜집니다. 즉, 두 자리 디스플레이가 일반적인 음극(K) 유형임을 의미합니다. 그러나 각 세그먼트가 켜지지 않은 경우에는 두 자리 디스플레이가 일반적인 양극(A) 유형임을 의미합니다. 듀얼 디지트 디스플레이의 유형을 알고 있는 경우 점퍼 JP를 그에 따라 동일한 듀얼 디지트 디스플레이로 점프합니다.

테스트
건전지 또는 어댑터 12VDC를 양극 "+12V" 지점과 음극 대 지점에 연결합니다. 이 단계에서 LED는 00으로 켜집니다. 다른 형태로 표시되면 재설정 스위치를 누릅니다. 테스트 스위치를 누릅니다. 그러면 디지털은 01, 02 ...에서 99로 표시되고 다시 00으로 역방향으로 표시됩니다. "CLK" 지점에 공급된 신호 레벨은 2V 이상입니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK926TE_2_A3.pdf
