자석식 도난 방지기 [FK506]

-> 자석 센서를 이용하여 자석이 떨어지는 것을 감지하여 알람을 발생시키는 키트
1. 문열림을 감지하여 알람이 발생
2. 피에조 부저를 사용하여 부저소리를 내기위한 발진회로가 있습니다.
3. 발진회로의 주파수를 볼륨으로 조절 가능 합니다.
4. 사용전원은 DC9V입니다.

＊가격 : 17,000 원

덮개가 있는 자기 리드 스위치는 자석에 의해 열려 있어서 문이나 창문이 열릴 때와 같이 자석이 멀어지면 스위치가 닫힙니다. 그러면 내장된 경보 발생기를 통해 γ 경고음이 발생합니다. FK506에는 옵션으로 조정 가능한 내장 타이머가 있으며, 이 타이머는 스위치를 선택하여 경보 발생기 장치의 듀티 사이클을 조절할 수 있습니다.

기술 데이터 ·
-전원 공급 장치: 9VDC.
- 전류 소비량: 최대 40mA
- IC 보드 치수: 3.27인치 x 1.57인치.

작동원리

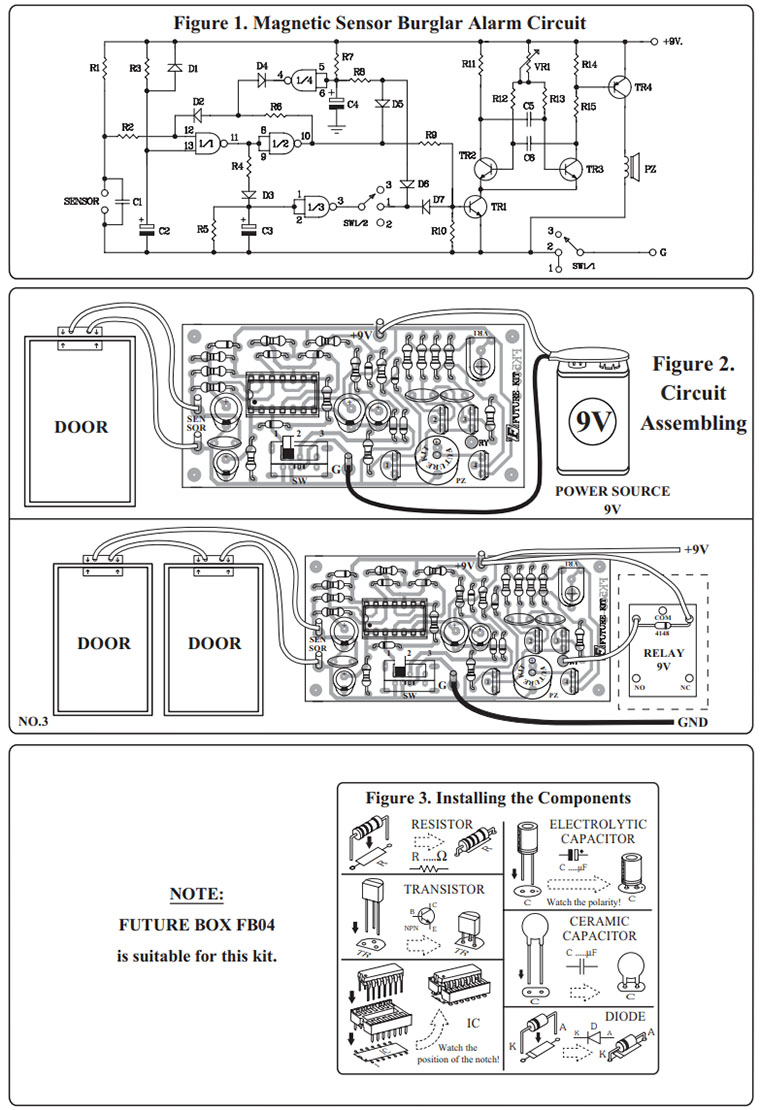

R3를 통해 저장된 전력을 C2 회로에 공급하는 9VDC는 어떻게 작동하며, 이때 경고 회로는 스위치를 켜거나 끌 수 없습니다. C2가 전원 공급 장치의 2/3까지 전력을 충전하면 IC1/2의 핀 13도 전원을 공급받게 됩니다. 그 순간에는 세트가 작동하지 않지만 자기 스위치를 켜면 핀 12가 고출력을 얻고 핀 11은 저전력, 핀 10은 IC1/1과 IC1/2가 계속 작동하도록 하기 위해 핀 12에 고출력을 공급합니다. 우리가 SW를 2번 위치로 이동시키면, TR3에서 TR3까지 작동할 것이다. 스위치가 위치 1에 있으면 PIZO가 경고음을 노출합니다. 피에조에서 경고음이 들리지 않습니다. 자석 스위치를 같은 회로로 끄면 경고음이 계속 울리고 C4는 R7을 통해 전력을 방전합니다. 핀 4는 C4가 공급된 전원의 2/3까지 전원을 충전할 때 낮은 전원을 얻습니다. 이 전원은 R6 접지를 통해 단락됩니다. 핀 12 및 10은 낮은 전력을 공급받으며, TRI에서 TR3까지 작동이 중지되어 경고음이 중지됩니다. 자석 스위치가 켜져 있으면 경고음이 계속 켜집니다

회로조립
. PCB 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
1.스위치 3을 슬라이드하여 회로에 전원을 공급합니다. 센서 포인트는 차트에 따라 서로를 향하는 자석 기둥에 연결하기 위한 것입니다. 3번 위치가 꺼져 있어서 회로가 작동하지 않습니다.
2.스위치를 2로 밀면 현재 소리가 나지 않습니다. 자석 스위치를 10cm 간격으로 밀어 연결합니다. 이때 소리가 나지 않습니다. 15cm가 될 때까지 기다리십시오. 그런 다음 자석 스위치를 10cm 간격으로 밀면 다이내믹 버저를 통해 소리가 나옵니다. 소리가 1분간 켜지기 전처럼 자석 스위치를 연결합니다. 그 후에는 자동으로 꺼집니다.
3.스위치를 1로 밀어서 15분간 그대로 두십시오. 그런 다음 자석 스위치를 10cm 간격으로 밀어서 연결합니다. 지금은 아무 소리도 나지 않습니다. 10초간 그대로 두십시오. 소리는 정확하고 1분 동안 지속됩니다. 그러면 자동으로 중지됩니다.

응용
도어 프레임 또는 창 프레임의 자석 스위치를 커플링합니다. 5cm 이상 떨어져 있어야 할 경우 차트에 따라 각각 연결하십시오.
작업 1을 선택합니다.3번 위치가 비번 위치입니다.
2.위치 2를 선택하면 도어를 열고 즉시 닫는 경우에 대비하여 회로가 작동하며, 소리는 1분 동안 지속됩니다. 자동으로 멈출 것이고, 문이 열린 채로 있으면 소리가 계속해서 소리가 납니다.
3. 위치 3을선택하면 도어를 열거나 닫을 때 회로가 작동하지 않으며, 먼저 스위치를 끄도록 감지됩니다. 스위치를 3으로 밀지 않으면 10~15분 정도 문을 연 후 작업음이 발생하며, 1분 정도 지속되며 자동으로 멈춥니다. 문을 열어두면 소리가 계속 발생합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK506TE_3_A3.pdf
