조립키트,부품(DIY Assembly) > 응용콘트롤

퀴즈 우선순위 정하기 [FK191]

-> 우선 순위 정하기 키트, 최대 6인, 퀴즈용 부저키트
6개의 스위치중에서 가장 먼저 누른것이 LED ON
전원 DC 9~12V
전류 25mA
보드크기 81mm X 36mm

＊가격 : 24,000 원

이것은 TV 게임 쇼의 우선 순위 결정 패널을 시뮬레이션하는 쉽게 조립할 수 있는 회로입니다. 먼저 자신의 스위치를 누르는 선수는 대답할 권리가 있고, 다른 선수들을 밖으로 내쫓는다. 우승한 플레이어는 해당 플레이어의 스위치와 연결된 LED로 식별됩니다. 다른 플레이어의 LED는 꺼져 있습니다. 스위치들 및 LED들은 동일한 기능들을 제공하기 위해 원격 시상대들에 배선될 수 있다. FK191은 2-6명의 선수들에게 적합하다.

기술 데이터
전원 공급 장치: 9-12VDC.
- 전류 소비량: 25mA(최대)
- 스위치를 먼저 누르는 사람을 나타내는 LED가 장착됩니다.
- IC 보드 치수: 3.19인치 x 1.44인치.

동작원리

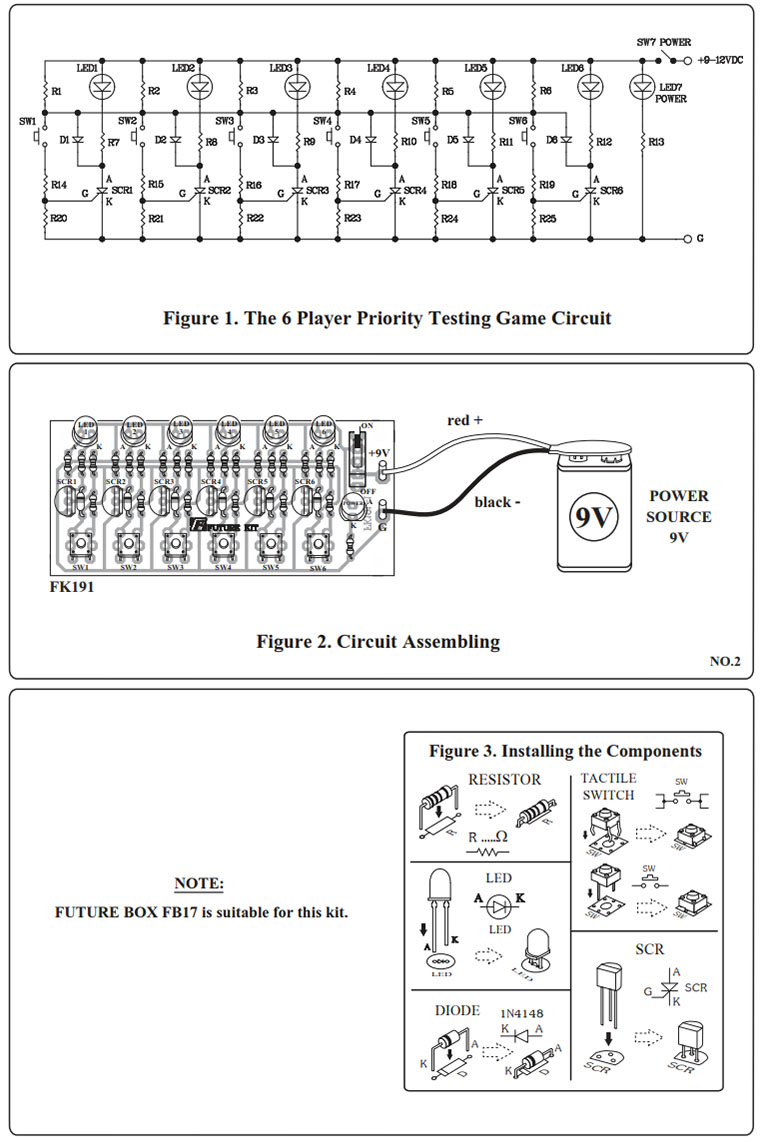

작동 방식 그림 1에 회로 다이어그램이 나와 있습니다. SW7을 ON 위치로 슬라이드하면 SW1-SW6이 R1로부터 전압을 수신합니다. SW1을 누르면 다른 스위치가 전원을 공급하여 SCRRI의 G핀을 트리거합니다. 따라서 SCRI가 작동하고 LED1에서 조명이 켜집니다. D1과 SCR1을 통과하는 전압은 R1에서 접지로 내려갑니다. 스위치 SW2-SW6(이후에 누름)의 경우. SCR의 G핀에는 전압 트리거가 없습니다. SCR2-6과 LED2-6이 작동하지 않습니다. SCR의 작동을 중지하려면 먼저 회로에 대한 전원 공급을 중지해야 합니다. 스위치 SW7을 OFF 위치로 슬라이스합니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, LED 및 SCR을 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품 또는 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우에는 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 공급되는 9-12VDC를 테스트하고 양극을 +9V 지점에 연결합니다. Slide SW7 스위치를 ON 위치에 놓습니다. 이제 6개의 LED가 켜지지 않습니다. SWI를 누릅니다. LEDI가 켜집니다. 다른 스위치를 눌러 보십시오. 스위치의 LED가 켜지지 않습니다. 스위치 SW7을 OFF 위치로 밀면 LEDI 표시등이 꺼집니다. 그런 다음 스위치 SW7을 ON으로 밀면 회로가 다시 작동합니다. 다른 스위치의 경우 작동은 SWI 스위치와 동일합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK191TE_2_A3.pdf?v=202012190947
