30W 모노앰프 [FK656]

-> 트랜지스터로 구동되는 모노 앰프입니다.
전원 공급 장치: 최대 50VDC/1.5A 이상. 출력 전력: 30Wrms @ 4 또는 82
IC 보드 치수: 4.65인치 x 1.77인치.

＊가격 : 17,000 원

이 30와트 전력 증폭기는 프리앰프, 톤 컨트롤 및 믹서 회로와 결합하여 공용 주소, 엔터테인먼트 및 경고 시스템을 위한 강력한 장치를 블라인드 처리할 수 있는 경제적인 드라이버입니다. OTL 출력은 출력 트랜지스터 단락으로부터 라우드스피커를 보호합니다.

기술 데이터
-전원 공급 장치: 최대 50VDC/1.5A 이상. 출력 전력: 30Wrms @ 4 또는 82
- IC 보드 치수: 4.65인치 x 1.77인치.

동작원리

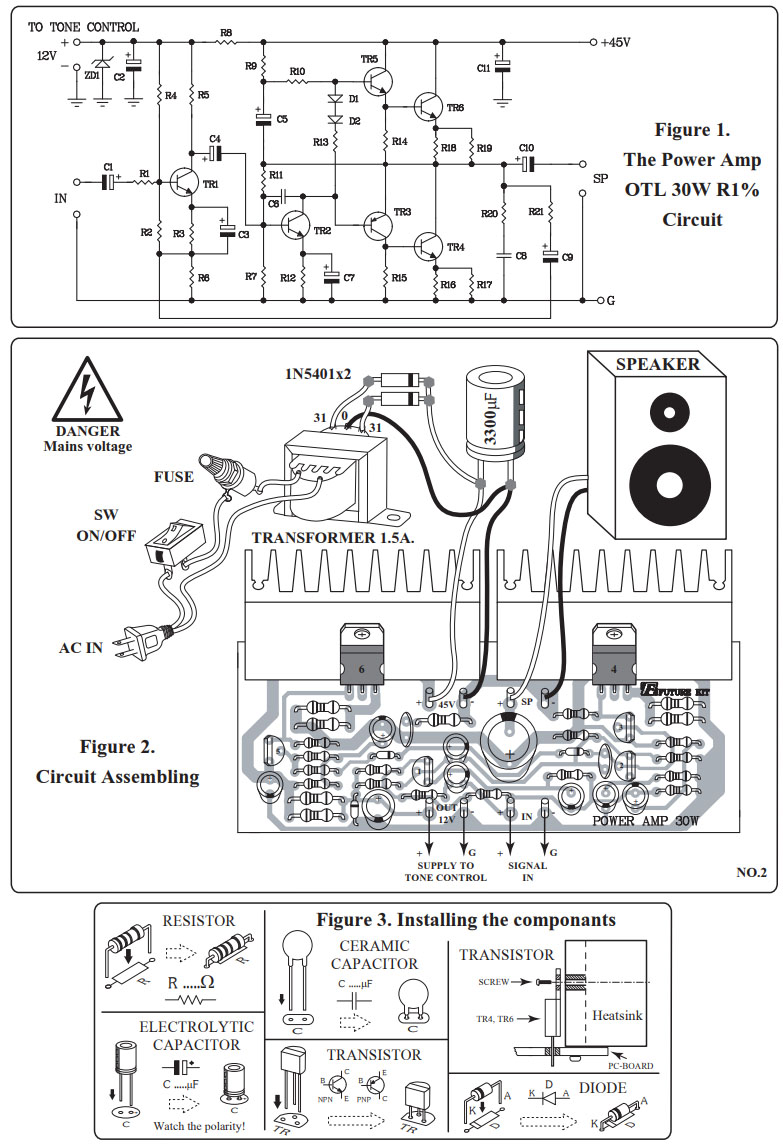

어떻게 작동합니까? INPUT의 신호는 증폭 신호를 충전하는 R1, C1을 TR1로 전달합니다. 증폭된 신호는 사전 구동으로 C4와 TR2로 전송된 다음, TR4와 TR6 옆에 신호를 전송하는 드라이버인 TR3와 TR5로 전송되어 C10을 통해 다시 증폭되어 스피커를 향해 신호를 커플링합니다. 그런 다음 C9 및 R21이 신호를 TR1로 피드백하여 제어를 증폭합니다. 고주파 진동 방지를 위한 R20 및 C8 담당.

회로조립
PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. *** 인쇄를 위해 결합하기 전에 트랜지스터 TR4, TR6에 히트 싱크를 나사로 고정합니다. 납땜하기 전에 두 장치를 단단히 조입니다.

테스트
라우드스피커로 SP를 연결하고 테이프 또는 카세트 신호로 IN을 연결하합니다. 전원 공급 장치로 +45V와 G를 연결합니다. 신호가 0으로 감소한 다음 각각 증가합니다. 그러면 IN에서 나오는 소리가 확성기 쪽으로 증폭됩니다. 라우드스피커에서 소리가 나거나 냄새가 나면 전원을 끄고 즉시 회로를 점검하십시오. 애플리케이션 12V OUT는 전압을 톤 및 제어부로 전달하여 30W로 증폭시킵니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK656TE_2_A3.pdf
