마이크 믹서 [FK652]

-> 3CH 마이크 믹서입니다.,각각 3개의 신호를 받아서 믹서하여 신호를 출력
공급 전압: 12VDC
전류 소비량: 5mA.max
IC 보드 치수: 1.98인치 x 2.21인치.

＊가격 : 12,500 원

이 믹서는 마이크와 같은 세 개의 신호 소스나 기타와 같은 다른 소스의 출력을 가져와서 하나의 출력으로 혼합할 수 있습니다. 온보드 전위차계를 사용하면 전원을 켜기 전에 신호를 미리 강조하고 균형을 맞출 수 있습니다.

기술 데이터
- 공급 전압: 12VDC
- 전류 소비량: 5mA.max
- IC 보드 치수: 1.98인치 x 2.21인치.

동작원리

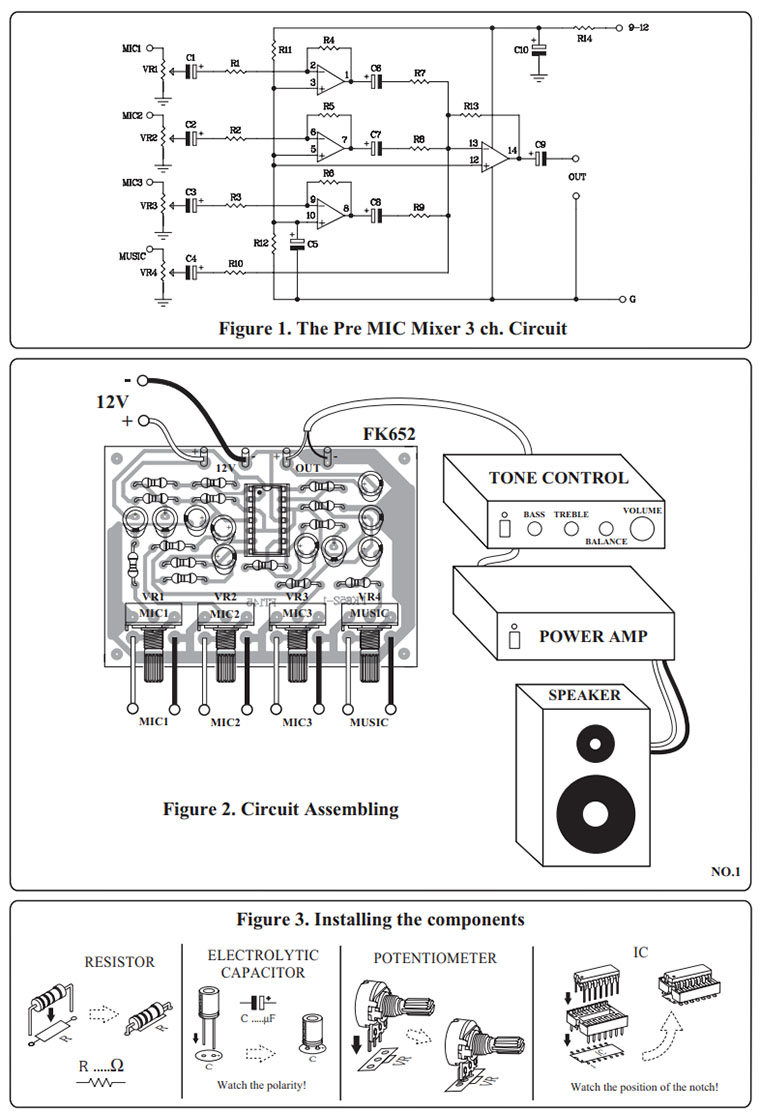

작동 방식 마이크(MIC1, MIC2 및 MIC3)의 감도는 볼륨(VR1, VR2 및 VR3)을 통해 조정할 수 있습니다. C와 R을 통해 op-amp(1, 2, 3)의 양극 단자에 들어가는 신호는 100배 더 증폭될 것이다. MIC1의 증폭된 신호는 C6와 R7을 통해 전달되고, MIC2의 증폭된 신호는 C7과 R8을 통해 전달되며, MIC3의 증폭된 신호는 C8과 R9를 통해 전달된다. 음악 신호는 VR4가 C4와 R10을 통해 전달된다. 마지막으로 IC1/4의 핀 13에서 4개의 신호가 혼합됩니다. 혼합 신호는 IC1/4에 의해 이중 증폭된 후 출력 전체에 걸쳐 C9를 통과하는 핀 14를 통해 전송됩니다. 전원 공급 장치는 필터 C10으로 구성된 R14를 통해 연결됩니다.

횔조립
PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
톤 컨트롤 또는 이퀄라이저를 사용하여 회로를 스피커에 연결합니다. 전원 공급 장치를 회로에 연결하고 음악 위치에서 테이프 플레이어 또는 라디오의 신호를 연결합니다. 음악 볼륨을 조정합니다. 그러므로 소리는 스피커를 통해 전달된다. MIC1, MIC2 및 MIC3를 마이크에 연결합니다. MICI를 테스트하기 위해 VRI를 조정하고, MIC2를 테스트하기 위해 VR2를 조정하고, ΦI를 테스트하기 위해 VR3을 조정합니다. 소음이 모두 클 경우 회로가 실용적임을 나타냅니다.
