가변 전원공급기 [FK809]

-> 볼륨을 사용해 전원공급기의 전압을 조절할 수 있는 키트
변압기 필요: 12-0-12V 4A.
전압 출력: 0-30VDC(조정 가능)
전류 최대값: 3A. - IC 보드 치수: 3.08 in x 1.95

＊가격 : 19,000 원

이것은 IC 레귤레이터를 이용한 고효율 레귤레이터 회로입니다. 최대 3A의 전력 공급과잉을 방지하도록 설계되었으므로 12-0-12극의 변압기 4A가 필요합니다. 12V 미만인 경우 12극을 0으로 연결합니다. 12V를 초과하는 경우 12극과 12극을 연결합니다. 그림에 따라 스위치를 연결합니다.

기술 데이터
- 변압기 필요: 12-0-12V 4A.
- 전압 출력: 0-30VDC(조정 가능)
- 전류 최대값: 3A. - IC 보드 치수: 3.08 in x 1.95

회로 성능

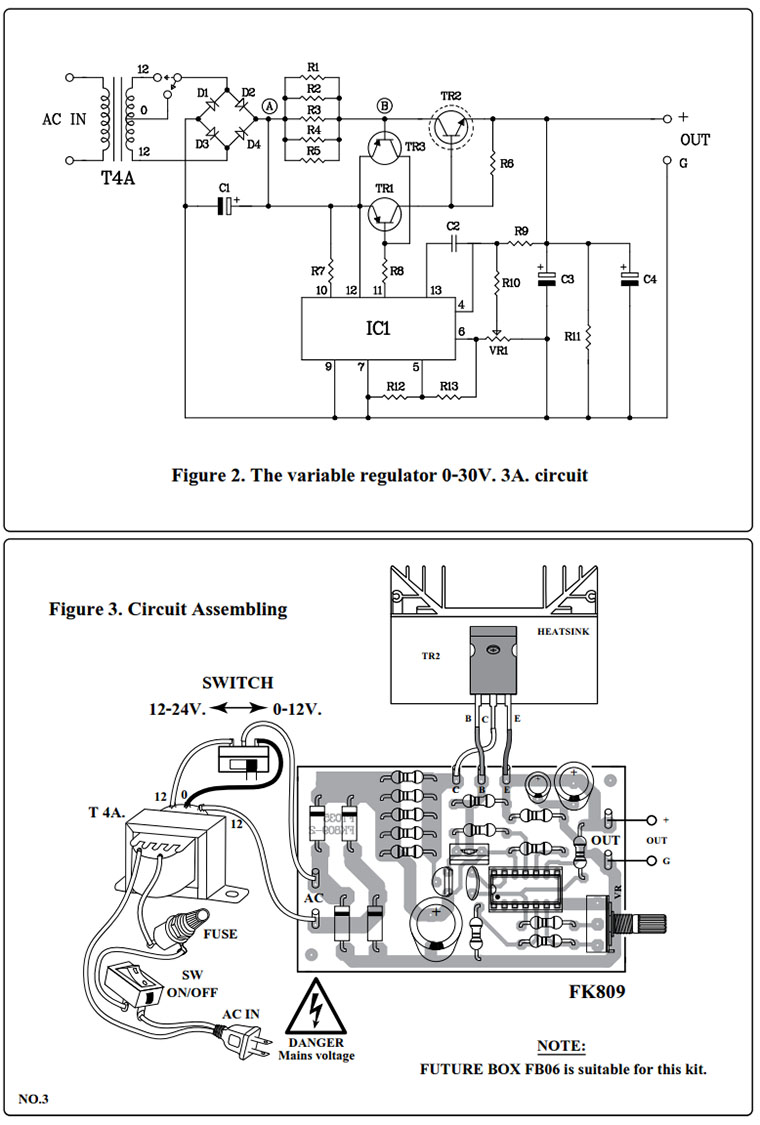

AC는 정류기 회로로 보내기 전에 필터로 AC를 DC로 변경하는 4개의 브리지 다이오드로 구성된 브리지 정류기 다이오드 세트를 통과합니다. 병렬 R 값(R1-R5)은 전압을 감지하기 위해 2옴으로 감소합니다. 전압이 3A 이상이면 베이스 전압이 0.6V이므로 TR3가 작동합니다. TR3의 컬렉터에서 고전압이 발생하고 TR1의 베이스와 연결되어 TR1을 작동할 수 없게 되면 각각 전압 출력이 저하됩니다.

회로조립
그림 3에 표시된 PCB 어셈블리는 조립된 PCB입니다. 가장 낮은 높이의 구성 요소부터 시작하여 트랙이 단락되거나 가장자리 커넥터에 납땜이 닿지 않도록 주의하십시오. 일부 트랙은 구성 요소 아래에서 작동하므로 이러한 트랙이 단락되지 않도록 주의해야 합니다.

테스트
12, 12 코일에서 AC로 변압기를 연결하고 "OUT" 지점에서 전류를 측정하는 테스트. 전압계를 50VDC 범위로 설정합니다. VR1을 최소에서 최대로 조정할 때 0.2-30V가 발생합니다.

애플리케이션
0-12V가 필요한 그림 3에 표시된 대로 12, 0을 통해 스위치를 연결합니다. 12V 이상이 필요한 경우 트랜지스터 가열 OUT를 줄이기 위해 12, 12로 전환하여 3A를 통해 연결하는 것이 좋습니다. 실제 사용하기 전에 퓨즈를 사용하십시오.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK809TE_3_A3.pdf
