조립키트,부품(DIY Assembly) > 앰프,전원,태양

가변 전원공급기 [FK808]

-> 볼륨을 사용해 전원공급기의 전압을 조절할 수 있는 키트
변압기 필요: 12-0-12V 1A.
출력 전압 범위: 1.5-30VDC(조정 가능)
최대 부하: 1A. 최대
IC 보드 치수: 2.40 in x1.65의

＊가격 : 8,500 원

안정된 전압과 전류를 제공하는 가변 파워서플라이 키트입니다.

고전압이 필요한 애플리케이션을 위해 FK808은 취미, 학교, 실험실, 정비소 및 설계 부서에 적합한 경제적이고 쉽게 구축할 수 있는 프로젝트입니다. 온보드 스핀들 포트에 의해 전압을 연속적으로 변경할 수 있어 케이스에 조립하기에 적합합니다.

기술 데이터
- 변압기 필요: 12-0-12V 1A.
- 출력 전압 범위: 1.5-30VDC(조정 가능)
- 최대 부하: 1A. 최대
- IC 보드 치수: 2.40 in x1.65의

작동 방법

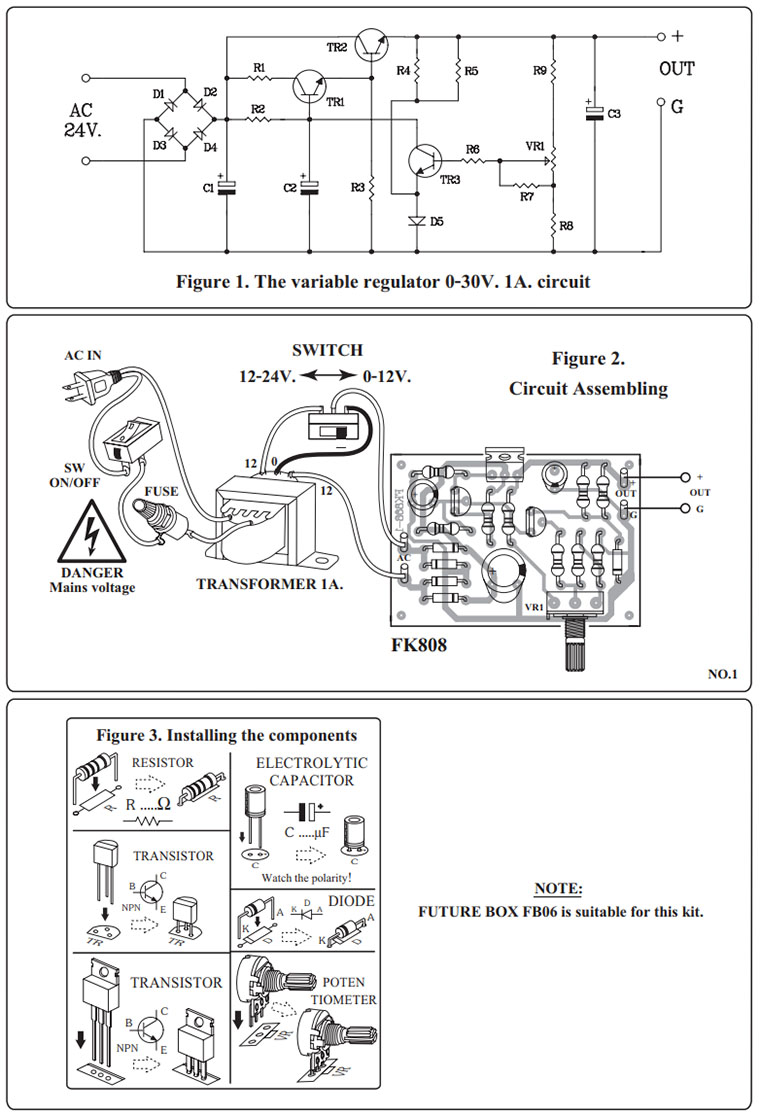

그림 1과 같이 변압기에서 AC를 정류하기 위해 다이오드로 24VAC를 연결합니다.C1은 필터입니다. TR2는 전류를 출력으로 전달합니다. 바이어스 전류는 TR1에서, TR2 바이어스는 R2에서 가져옵니다. TRI 바이어스가 발생하면 TR1이 전류를 전도합니다. TR1의 베이스가 적을수록 출력의 전류도 적습니다. 우리는 TR1의 기저부에서 접지까지의 전압 분배기를 제어하기 위해 TR3를 사용한다. 볼륨을 최대로 돌리면 출력의 양극 전압이 R6으로 전달되어 바이어스 TR3가 전류를 전도합니다. 이 경우, TR2의 베이스는 전압이 없으며, 출력도 더 적습니다. 만약 우리가 볼륨을 음극으로 바꾸면, TR3의 베이스는 낮은 전압을 가질 것이고, TR3는 더 적은 전류를 전도하는 반면, TR2는 더 많은 전류를 전도할 것이고, 출력은 높은 전압을 가질 것이다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜을 플럭스가 내부에 있는 상태에서 사용하십시오. 납땜 후 설치가 정확한지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
전압계를 50VDC 범위로 설정합니다. "OUT" 지점에서 측정합니다. 볼륨을 10K로 돌리면 전압계가 약 1.5-30VDC에서 측정되어야 합니다.

용도
그림 2에 따라 적어도 1A, 변압기를 사용할 것을 권장하며 스위치를 통해 12를 연결해야 합니다. 전압이 12V 미만이면 스위치를 0으로 돌립니다. 12V를 초과할 경우 12로 전환하여 TR2 열을 줄입니다. 또한 1A 이상의 전류가 필요한 경우 열 환기 보드를 TR2에 삽입해야 합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK808TE_1_A3.pdf
