조립키트,부품(DIY Assembly) > 앰프,전원,태양

미니 메가폰 [FK672]

-> 2W 까지 출력을 낼 수 있는 소형 메가폰 키트
전원: 4.5-12VDC
전위차계에 의해 조정 가능한 레벨 사운드.
S/N 비율: 80dB(A 가중), 주파수 응답: 20Hz ~ 20kHz(-3dB)
IC 보드 치수: 2.34 in x 1.42

＊가격 : 13,000 원

이 경제적인 앰프/스피커 조합은 이상적인 교실 프로젝트입니다. 또한 FK672에는 다이내믹 마이크가 제공되며 회로에는 볼륨 컨트롤이 포함된 프리앰프가 포함되어 있습니다.

기술 데이터
전원: 4.5-12VDC.
- 전류 소비량: 300mA(최대) @ 12VDC. 출력 전력: 2W.max.(라우드스피커 802W/전원 공급 장치 12V/1 사용).5A. max.)
- 전위차계에 의해 조정 가능한 레벨 사운드.
- S/N 비율: 80dB(A 가중)
- 주파수 응답: 20Hz ~ 20kHz(-3dB)
- IC 보드 치수: 2.34 in x 1.42

작동원리

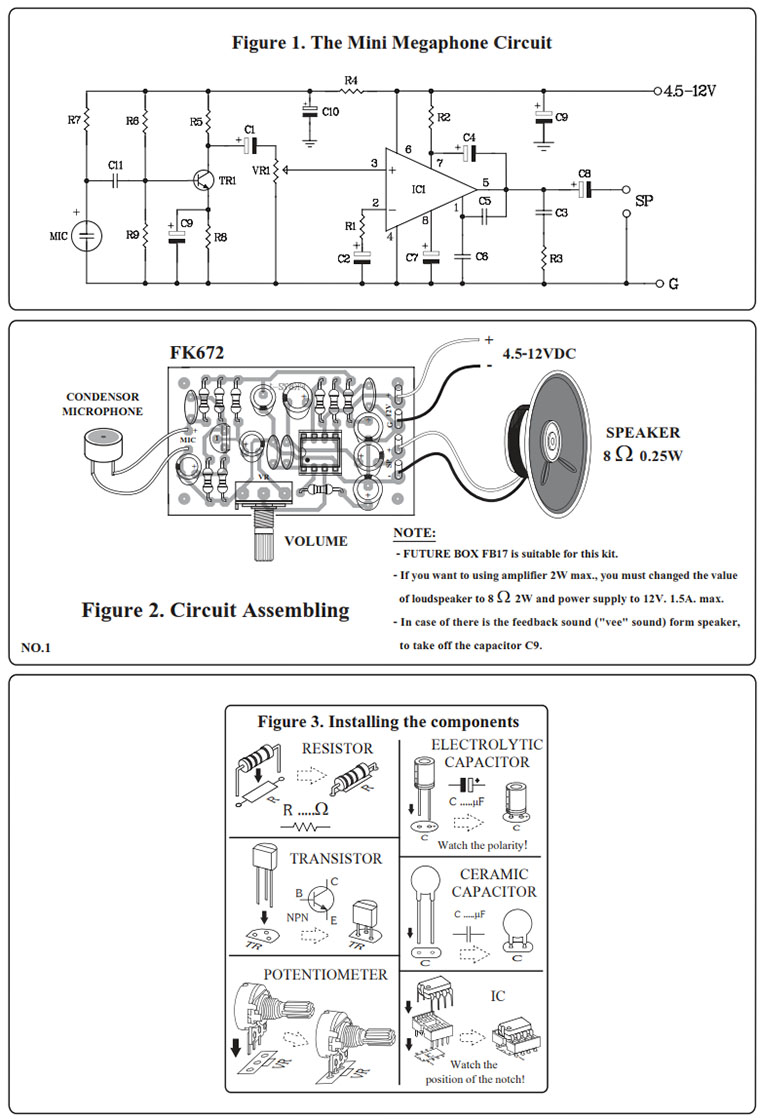

MIC에 사운드 신호가 있을 때 이 신호는 오디오 신호에서 AC 신호로 변경됩니다. AC 신호는 C11을 통해 TR1 사전 증폭기에 의해 증폭됩니다. 생성된 AC 신호는 C1에 의해 볼륨 제어 VR1에 결합되며, 이는 또한 신호에 존재할 수 있는 모든 DC 전압을 차단한다. VR1은 입력 신호를 증폭기 IC1로 조정하는 데 사용됩니다. 이 앰프는 12V의 공급 전압으로 82 라우드스피커에 2W를 공급할 수 있습니다. 앰프 후에 이 AC 신호는 스피커에 의해 오디오 신호로 변경됩니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오

테스트
회로에 전원을 공급하기 전에 볼륨 컨트롤 VR1 최대 반시계 방향으로 조정하십시오. 그런 다음 전원 공급 장치 4.5~12VDC를 회로에 적용합니다. MIC로 말하고 VR1을 시계 방향으로 천천히 조정하면 확성기에서 소리가 들릴 것이다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK672TE_12_A3.pdf?v=202012190947
