앰프 15W [FK617]

-> 칩을 이용해서 제작되어 다양한 기능을 가진 앰프 키트
전원 공급 장치: 12VDC / 1A 이상
음악 출력: 15Wrms @ 4 (BTL)
총 고조파 왜곡(THD): 0.1% @1W, 452
IC 보드 치수: 4.10 in x 2.31

＊가격 : 25,000 원

이 파워 앰프 회로는 4Ω(BTL)에서 15Wrms를 전달할 수 있는 IC로 구성되어 있습니다. 내장된 모노톤 제어 기능과 푸시 버튼(ON-OFF) 입력 셀렉터가 있는 마이크용 프리앰프가 있습니다.

기술 데이터
- 전원 공급 장치: 12VDC / 1A 이상
- 음악 출력: 15Wrms @ 4 (BTL)
- 총 고조파 왜곡(THD): 0.1% @1W, 452
- IC 보드 치수: 4.10 in x 2.31

동작원리

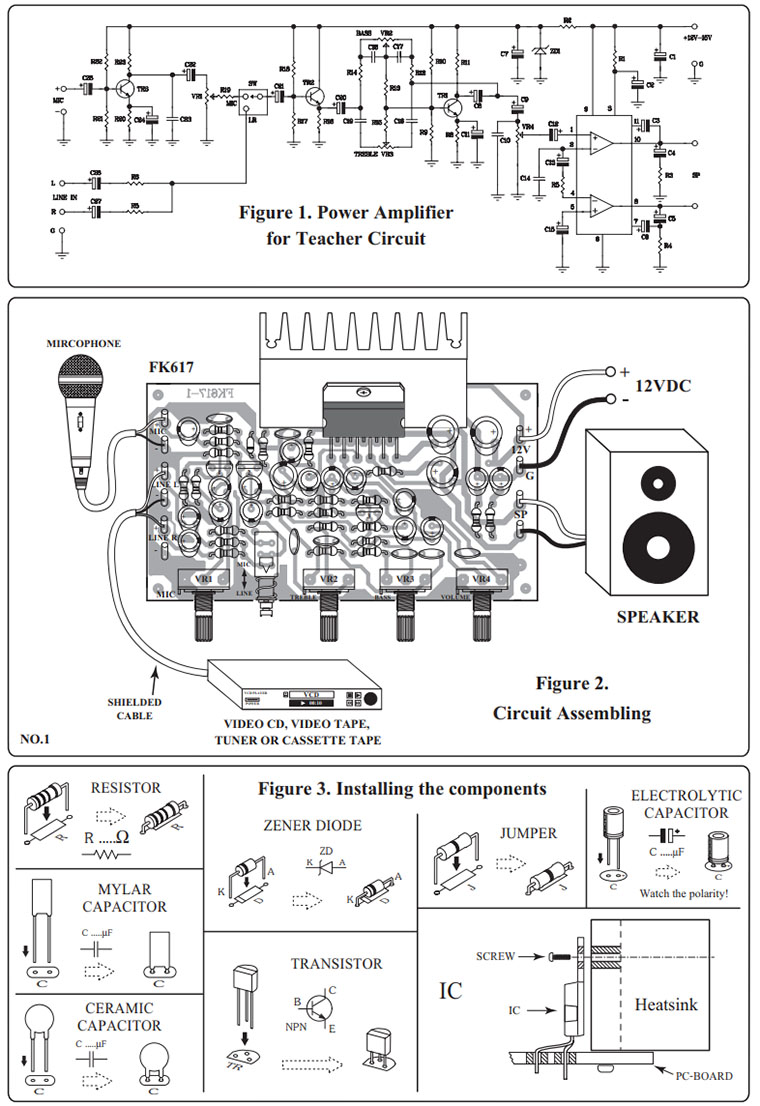

회로 성능 그림 1에 표시된 회로 다이어그램은 입력, 톤 제어 및 전력 증폭기의 세 부분으로 나눌 수 있습니다. 입력 부분은 MIC 입력과 LINE IN으로 구성됩니다. 마이크의 신호는 또한 콘덴서 C25를 통해 트랜지스터 TR3에 결합된다. 트랜지스터 TR3는 마이크의 신호를 사전 증폭한다. 마이크의 신호는 콘덴서 C22에 의해 볼륨 컨트롤(VR1)에 결합된다. VR1은 마이크 신호를 톤 제어 부분으로 조정하는 데 사용된다. "LINE IN" 지점에서 신호는 캐패시터 C26 및 C27에 의해 실렉터 스위치(SW)에 결합됩니다. 또한 신호에 존재할 수 있는 DC 전압도 차단합니다. 선택 스위치(SW)는 MIC 입력 및 LINE IN을 선택하는 데 사용됩니다. 셀렉터 스위치의 신호는 톤 제어부로 공급됩니다. 트랜지스터 TR2가 오디오 신호를 버퍼링합니다. 베이스 사운드는 저항 R14를 통해 베이스 컨트롤(VR2)의 핀 중심으로 공급됩니다. 트레블 사운드는 콘덴서 C19를 통해 트레블 제어(VR3)의 핀 중심으로 공급됩니다. 베이스와 트레블 사운드가 트랜지스터 TR1의 베이스에 공급된 후. TR1은 오디오 신호를 증폭합니다. 오디오 신호는 볼륨 컨트롤(VR4) 및 피드백을 톤 컨트롤에 결합하여 오디오 신호의 부스트 및 컷을 수행합니다. VR4는 입력 신호를 증폭기 IC로 조정하는 데 사용됩니다. 이 앰프는 브리지 구성으로 연결되어 있으며 4Ω 스피커에 15와트를 공급할 수 있습니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 베어드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
"SP" 지점에서 라우드스피커를 연결합니다. 전위차계를 시계 반대 방향으로 돌립니다. 마이크를 "MIC" 지점에 연결하고 카세트 테이프를 "LINE IN" 지점에 연결합니다. 전원 공급 장치를 "12V" 지점에 12V로 연결한 후. 스위치 SW를 "LR" 위치로 누른 다음 VR4를 시계 방향으로 돌려 오디오 레벨을 높입니다. VR3을 시계 방향으로 돌려 고음이 들리고 VR2를 시계 방향으로 돌려 저음이 들립니다. 스위치 sw를 "MIC" 위치로 누른 다음 VR1을 시계 방향으로 돌려 오디오 레벨을 높입니다. 마이크에 대고 말하면 스피커에서 소리가 납니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK617TE_1_A3.pdf
