8W 모노 파워앰프 [FK604]

출력전력 8W 파워앰프 키트
- 전원 : 9-15VDC - 전류소비 : 800mA. (최대) 최대 출력: 8Ω의 8W PMPO
- 전위차계 장착
- 총 고조파 왜곡: 0.03% @ 0.1-14W/kHz - S/N 비율: 94dB
- 주파수 응답: 20Hz ~ 20kHz(-3dB) - IC 보드 치수: 1.62인치

＊가격 : 16,000 원

효율적인 낮은 왜곡 OTL 출력을 특징으로 하는 경제적이고 범용적인 8W 오디오 앰프 활용 IC입니다. 학생, 기술자 및 취미 활동가에게 적합합니다. MP3 애드온, 인터콤, 기타 연습 앰프 또는 레트로 라디오 프로젝트에 사용하십시오. 볼륨 제어를 위한 온보드 트리머는 외부 전위차계로 대체될 수 있다.

기술자료
- 전원 : 9-15VDC
- 전류소비 : 800mA. (최대) 최대 출력: 8Ω의 8W PMPO
- 전위차계 장착
- 총 고조파 왜곡: 0.03% @ 0.1-14W/kHz - S/N 비율: 94dB
- 주파수 응답: 20Hz ~ 20kHz(-3dB)
- IC 보드 치수: 1.62인치.

동작원리

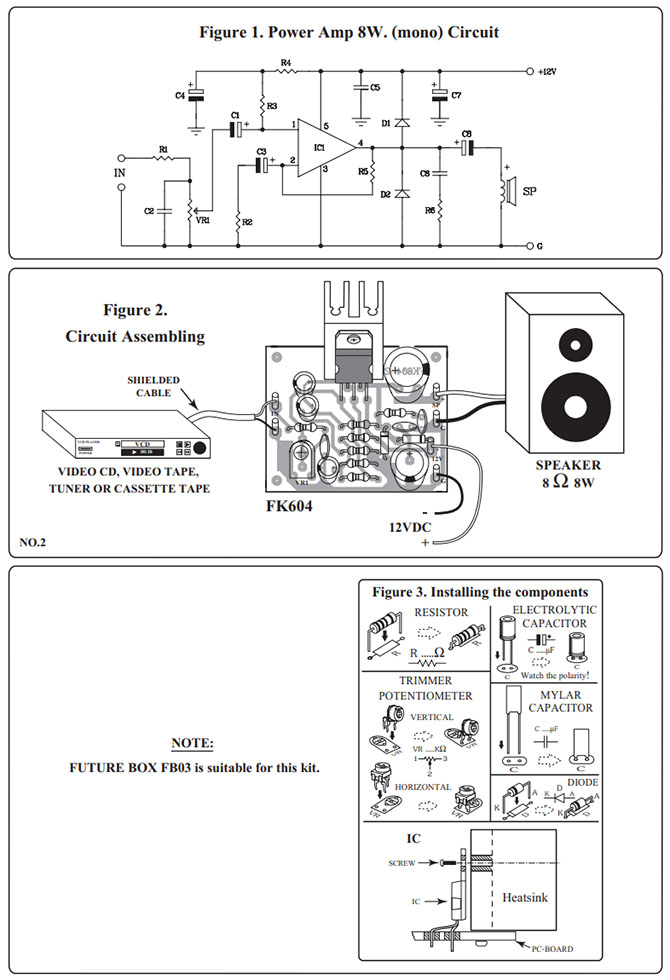

작동 방식 입력 지점에 공급되는 신호는 R1을 통과하고 신호 간섭을 방지하기 위해 C2가 접지되어 있는 VR1로 들어갑니다. VR1은 적절한 밀도(오프튠)를 달성하기 위해 사운드 신호를 증가시키거나 감소시키고, 이를 VR1의 중간 다리에서 C1을 통해 전송하여 IC1의 다리 1과 결합한다. 신호는 최대 50배까지 증폭 범위의 컨트롤러인 R5 및 R1인 ICI에 의해 증폭됩니다. 더 높은 증폭이 필요한 경우, 신호를 커플링하고 라우드스피커에서 방출하기 위해 R5의 저항을 증가시키고 신호를 IC1에서 C8까지의 다리 4로 전송해야 한다. 진동을 방지하기 위해 C6을 R6에 직렬로, 레그4를 접지에 연결하여 진동을 방지해야 하며, 고주파 간섭을 방지하기 위해 C5를 연결하고 C4와 C7을 필터로 기능하도록 연결해야 한다.

회로조립
PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
1. 전위차계를 MIN 한계치로 돌리고 SP 지점에 라우드스피커를 연결합니다. 4~8옴/10와트 이상의 라우드스피커를 사용해야 한다.
2. 라디오, 사운드 어바웃/워크맨 또는 테이프 레코더의 신호를 IN 지점에 연결합니다.
3. 회로에 12VDC를 공급합니다. 양극과 양극은 +12V를 연결하고 음극과 G를 연결합니다. 시장에서 사용할 수 있는 2V/800mA 이상의 어댑터를 함께 사용할 수 있습니다.
4. 점진적으로 시계 방향으로 돌리면 들어오는 소리가 증폭되어 라우드스피커에서 방출됩니다.

적용
그림 3에 따라 서큘트를 연결합니다. 어댑터는 12-0-12(no, 1N4001) 및 1000-마이크로패라드 25VDC의 두 개의 다이오드를 가진 800mA의 정류기로 대체할 수 있습니다. 톤 제어 유형(FKFA 625의 모노)의 제어 회로를 함께 사용할 수 있습니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK604TE_2_A3.pdf
