태양열 선풍기 [FK1001]

-> 태양열로 팬을 돌리는 키트
태양전지판의 전원공급.
태양전지판의 출력 : 4VDC. 60mA.
태양전지판 치수 : 6x6cm.

＊가격 : 26,000 원

FK1001은 태양광 에너지를 전기 에너지로 변환하여 팬을 구동하는 장치인 실리콘 태양 전지를 사용합니다. 빛에서 전기로, 전기에서 동력으로 이중 에너지 전환을 가시적으로 보여주는 것이다. 또한, 배터리 또는 주전원 파생 전력을 대체하는 태양광 발전을 보여준다.

기술자료
- 태양전지판의 전원공급.
- 태양전지판의 출력 : 4VDC. 60mA.
- 태양전지판 치수 : 6x6cm.

어떻게 작동하는가
태양 전지판이 햇빛을 마주하고 있을 때, 그것은 햇빛 에너지를 직류 전압으로 변환할 것이다. 이 DC 전압은 팬 회전을 위해 DC 모터에 공급되며 모터 속도는 햇빛의 양에 따라 달라집니다.

테스트

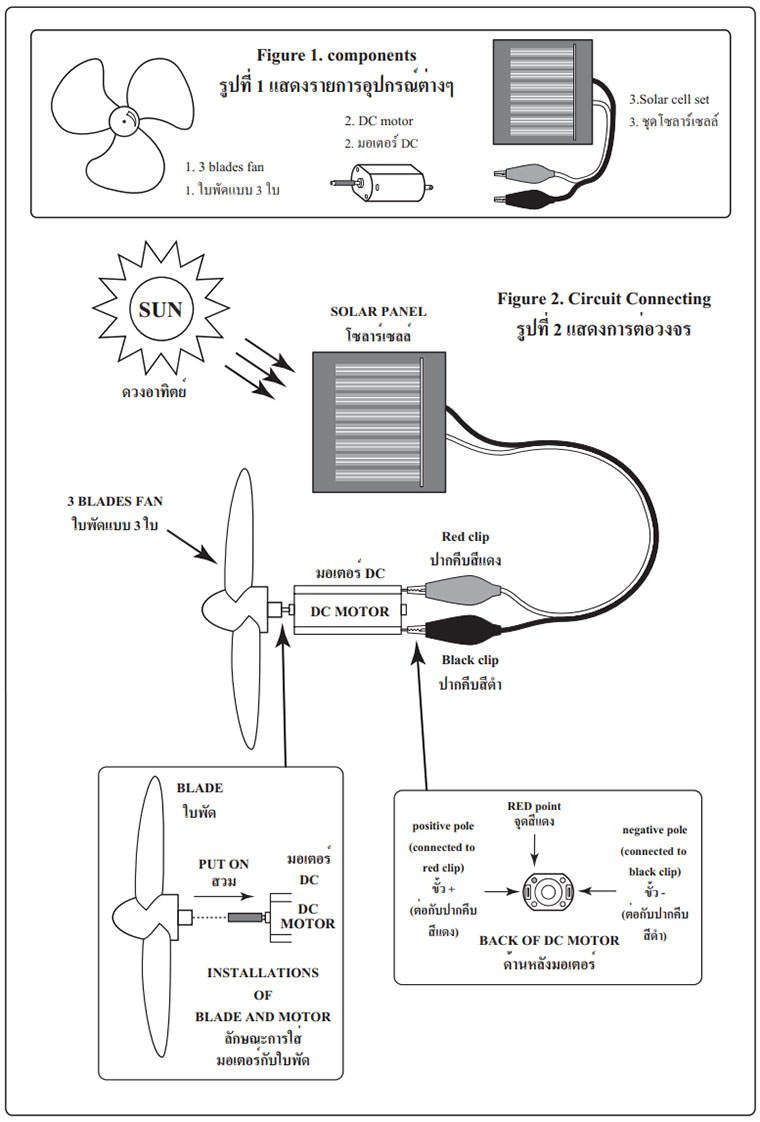

그림 2와 같이 모든 구성 요소를 연결합니다. 빨간색 클립이 양극에 연결되고 검은색 클립이 음극에 연결되었는지 확인하십시오. 잘못 연결하면 모터 회전 및 윈드 블레이드 방향이 모두 반대로 됩니다. 모터는 햇빛의 양이 많을수록 더 빨리 회전하고 햇빛이 적거나 없으면 속도가 느려지거나 움직이지 않습니다.

문제 해결
DC 모터가 회전하지 않으면 전선, 납땜 조인트를 점검하십시오. 올바르게 납땜되지 않았을 수 있습니다. 그러나 모든 납땜 조인트가 양호한 상태이면 DC 모터 또는 태양 전지판이 고장 난 것일 수 있습니다.

태양전지판 점검방법
태양전지판의 양극과 음극에서 전압을 전압계로 측정하는 방법. 그리고 태양을 향해 태양 전지판을 돌리고 전압계의 움직임을 살펴봅니다. 움직임이 있다는 것은 태양 전지판이 정상이고 만약 그것이 고장나면 움직임이 없다는 것을 의미한다.

DC 모터 접검방밥
3VDC 전원 공급 장치를 DC 모터에 연결하면 DC 모터가 회전합니다. DC 모터가 회전하지 않으면 고장입니다.

참고:
태양 전지판은 형광등에 의한 빛으로 DC모터가 회전할 만큼 DC 전압으로 변환할 수 없습니다.

주의:
태양 전지판을 사용할 때는 양극과 음극을 단락시키지 않도록 주의하십시오. 단락은 태양 전지판을 손상시킬 것이다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK1001TE_1_A3.pdf
