작은소리 증폭기 [FK917]

-> 마이크로 입력을 받아 이어폰으로 증폭시켜 출력하는 앰프 키트
전원 공급 장치: 3VDC.
전류 소비량: 40mA(최대)
IC 보드 치수: 2.10 in x 1.32

＊가격 : 11,500 원

이 소형 고이득 앰프와 이어폰 세트로 아주 작은 소리나 속삭이는 대화를 들어보세요. FK917은 제작이 쉽고 온보드 콘덴서 마이크가 장착되어 있습니다. 앰프 게인은 트리머 조정이 가능합니다.

기술 데이터
전원 공급 장치: 3VDC.
전류 소비량: 40mA(최대)
IC 보드 치수: 2.10 in x 1.32

동작원리
작동 원리의 IC1은 두 세트의 앰프로 구성됩니다. 첫 번째 세트는 콘덴서 마이크로부터 주파수를 증폭하는 프리앰프 역할을 한다. IC1/1에 의해 증폭된 신호는 C4 및 R6을 통과하는 IC1/1의 핀 1을 통해 주파수를 증가 및 감소시킬 수 있는 VR1로 전송된다. VR1의 중간에 있는 신호는 C6을 통해 IC1/2의 6번 핀으로 전송되어 하나 더 증폭될 것이다. 증폭된 신호는 IC1/2의 핀 3을 통해 C9를 통해 전송되며 리틀 스피커 또는 이어폰을 연결합니다.

회로 조립

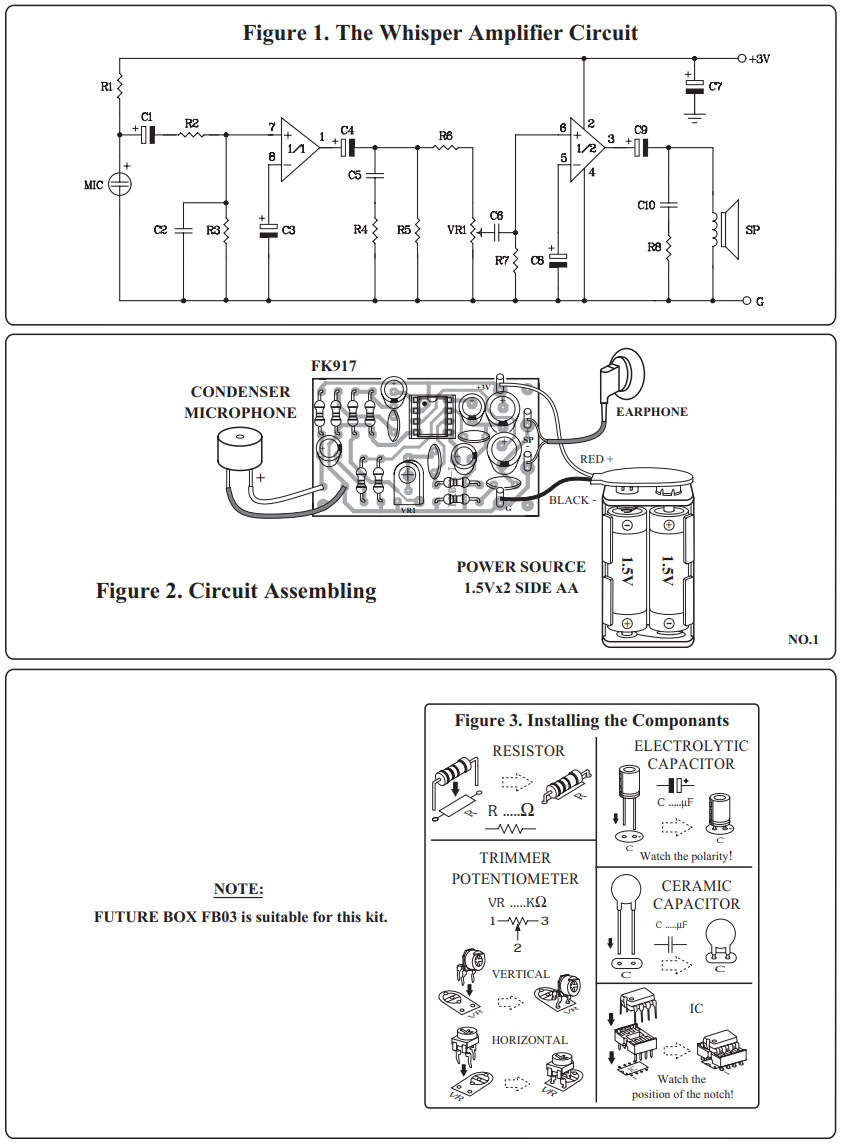

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
VR1을 최대 반시계 방향으로 조정하는 중입니다. 양극을 "+3V" 지점에 연결하고 음극을 "G" 지점에 연결합니다. VR1을 시계 방향으로 천천히 조정하고 마이크와 대화합니다. 여러분은 이어폰으로 여러분의 소리를 들을 것입니다

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK917TE_1_A3.pdf
