전원공급기 [FK801]

->교류 220V를 입력하여 직류 6V, 9V, 12V 를 얻을 수 있는 전원공급기
전원 : 220-240VAC
최대 전력: 300mA.
출력 DC 전압: 6V, 9V, 12V(점퍼 선택)
IC 보드 치수: 1.66인치 x1.16의

＊가격 : 21,000 원

이 전원 공급 장치는 일정한 전압을 제공하는 조절된 전원 공급 장치입니다. 출력 전압의 값은 적절한 점핑 포인트에서 사용하여 선택할 수 있습니다. 입력 전압은 220볼트이고 선택 가능한 출력 전압은 각각 6볼트, 9볼트, 12볼트이다.

기술자료
- 전원 : 220-240VAC
- 최대 전력: 300mA.
- 출력 DC 전압: 6V, 9V, 12V(점퍼 선택)
- IC 보드 치수: 1.66인치 x1.16의

작동 방식

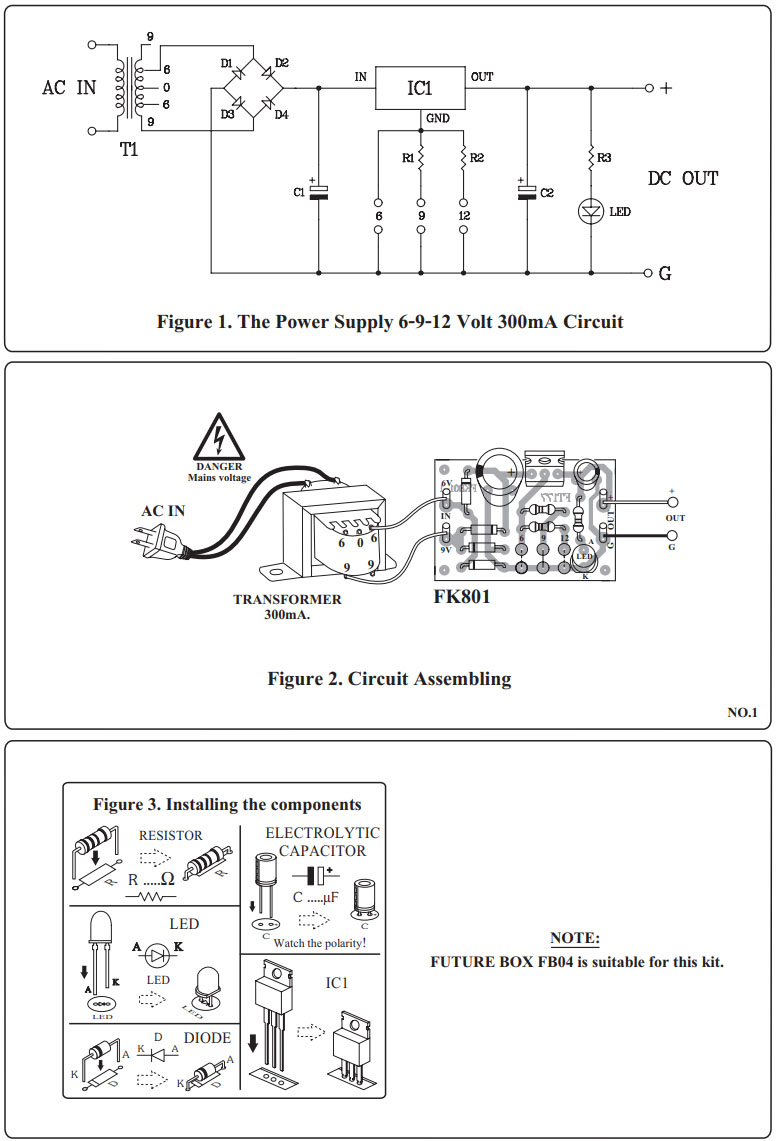

그림 2에서 변압기 T1이 220V의 입력 전압을 15V로 낮추면 다이오드 D1-D4가 그에 따라 대체 전류를 직류로 변경합니다. IC1은 출력 시 전압을 제어합니다. 전압 선택은 IC1의 접지를 위로 이동하여 IC1의 핀 GND에서 수행됩니다. 6V가 필요한 경우 "6" 지점에서 점프하십시오. 그러나 9볼트가 필요한 경우에는 "9"포인트로 점프하고 "12"포인트로 점프하여 12볼트로 점프한다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
변압기의 220VAC에 플러그가 있는 AC 연결 테스트. 전압 값을 선택해야 합니다. 6볼트 동안 "6" 지점에서 점프한다. 9V의 경우 "9" 포인트, 12V의 경우 "12" 포인트. 3점을 모두 점프할 경우 결과는 6V만 됩니다. 연결 중입니다. LED가 표시됩니다. OUT에서 전압을 측정하면 점프 지점에서 전압이 발생합니다. 이 회로는 200~350mA의 전류를 전도할 수 있다. 1A 이상이 필요한 경우 적합한 변압기를 사용하고 IC에 열 환기 보드를 설치하십시오.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK801TE_1_A3.pdf
