15W 모노 파워앰프 [FK607]

-> 출력전력 15W 파워앰프 키트
전원공급 : 12VDC / 1A 이상 - 음악출력 : 15W./40
신호/노이즈비 : 80dB. - 입력감도 : 150mV / 200kQ
주파수응답 : 20Hz ~ 20kHz (-3dB) - 게인 : 30dB.
과부하 및 단락보호 - IC 보드 치수 : 2.40 in x 2.05.

＊가격 : 16,500 원

FK607의 BTL 출력은 12V 레일에서 15와트를 공급할 수 있음을 의미합니다. FK607은 구조가 단순하여 학생, 기술자 및 취미 활동가에게 적합합니다. MP3 애드온, 인터콤, 기타 앰프 또는 레트로 라디오 프로젝트에 사용하십시오.

기술자료
- 전원공급 : 12VDC / 1A 이상
- 음악출력 : 15W./40
- 신호/노이즈비 : 80dB.
- 입력감도 : 150mV / 200kQ
- 주파수응답 : 20Hz ~ 20kHz (-3dB)
- 게인 : 30dB.
- 과부하 및 단락보호
- IC 보드 치수 : 2.40 in x 2.05.

동작원리
작동 원리 이 부스터 앰프 IC에는 8와트 앰프 2세트가 들어 있습니다. 16와트의 출력은 브리지 유형 연결을 통해 얻을 수 있습니다. 입력 신호가 R1을 통과합니다. VR1은 입력에 맞게 신호를 조정합니다. C1은 비반전 증폭형의 제1 증폭회로인 IC의 핀 1에 C5 커플링이 신호를 보내면서 왜곡을 제거한다. 두 번째 회로는 비반전 핀을 C8에 접지에 연결하여 증폭 유형을 반전시켜 연결합니다. C6 및 R2는 첫 번째 회로로부터 수신됩니다. 첫 번째 출력은 핀 10으로 전달되고 두 번째 출력은 핀 8로 전달됩니다. 두 핀은 모두 스피커와 더 멀리 연결됩니다. 이 회로는 브리지 유형으로 연결되므로 스피커와 접지를 연결하면 안 됩니다.

회로조립

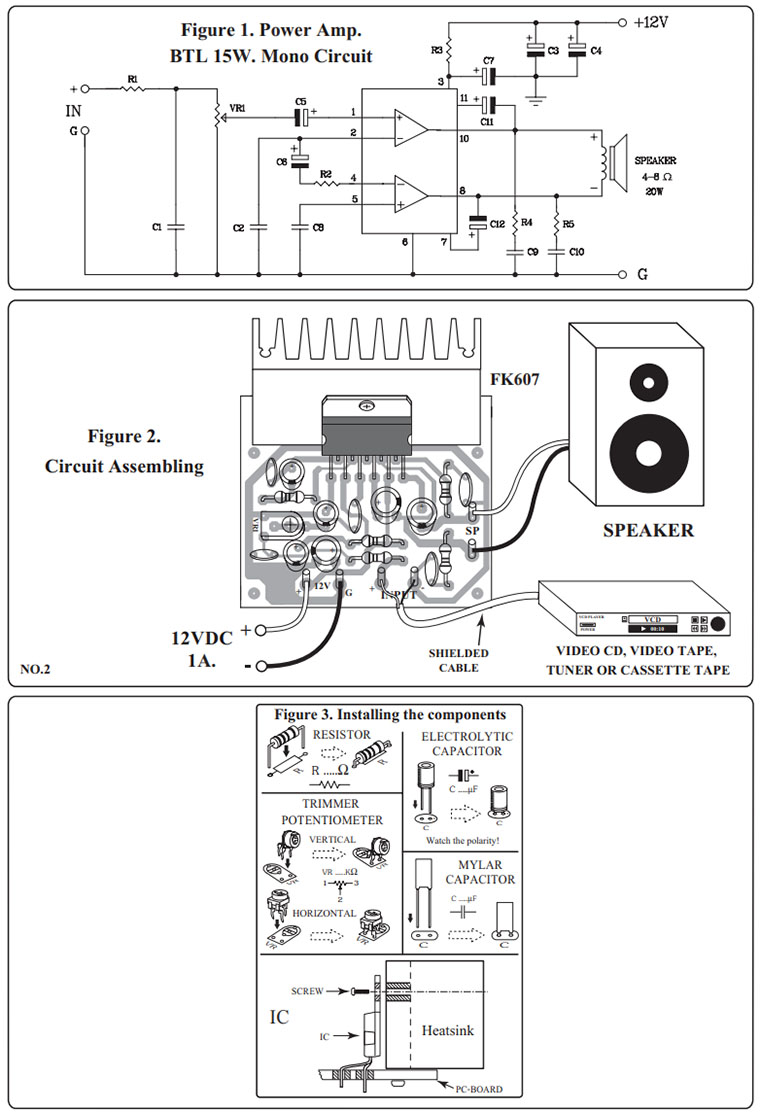

PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 베어드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
카세트 또는 튜너의 신호를 입력 및 스피커를 연결합니다. VRI를 중앙으로 조정합니다. 테이프 볼륨을 0으로 줄이고 회로에 12V를 공급합니다. 볼륨을 각각 증가시킵니다. 소리가 너무 크면 VR1이 감소합니다. 회로를 마친 후 박스에 넣는 것. 1A 이상의 공급 장치를 사용하여 적합한 사운드를 얻습니다. 이 회로는 FK625를 제어하는 모노 톤을 사용합니다. 비고: IC 사전 인쇄와 솔드 링을 각각 나사로 고정합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK607TE_2_A3.pdf
