2W 모노앰프 [RC402]

-> 소 신호 오디오 입력을 받아서 2W급 음성출력을 내는 저잡음 메인앰프입니다.
-> 사용전원은 DC3~12V입니다. 권장전압 9V
-> 스피커와 건전지는 별매이며 스피커는 8옴 2W급이상 사용하십시오.
-> 휴대폰등과 연결 사용 가능 합니다

＊가격 : 8,800 원

입력단자 INPUT에 휴대폰의 이어폰짹과 연결하면 소리를 들을수 있습니다.

LED는 전원이 들어오면 항상 켜지는 전원표시용입니다.
본 키트에 스피커,건전지는 별매입니다.
파란 사각 볼륨을 작은 드라이버로 돌려서 음량을 조절 할 수 있습니다.
`
마이크를 연결하고자 할때는 마이크 프리앰프가 필요합니다.

간단한 테스트
정상적으로 조립되어 전원과 스피커를 연결한후 입력단자에 손을 데면 붕~하는 잡음이 나옵니다. 안나오면 볼륨을 올려보세요..
이렇게 소리가 나면 일단 정상 작동 하는것입니다. 이제 MP3나 휴대폰을 연결하면 소리를 들을 수 있습니다.

- 전원 : 3~12VDC

조립

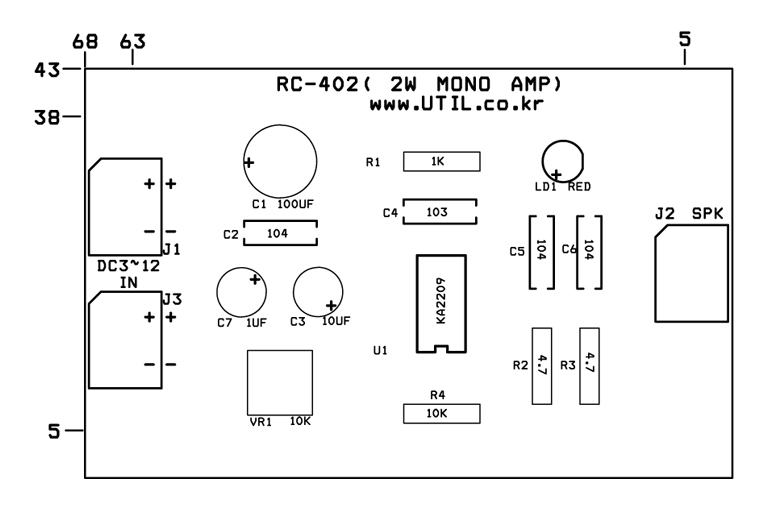

-기판에 표시되어 있는 부품 기호에 맞는 부품을 해당 위치에 삽입 한 후 기판 뒷면에서 납땜을 하고 부품의 남는 리드핀을 기판에
가까운 곳에서 절단합니다.
-납땜 할 때는 특히 부근의 다른 단자와 쇼트 되지 않도록 유의해야 합니다.
-다이오드,TR,IC,콘덴서등은 삽입시 극성이나 방향을 마추어야 합니다.
-높이가 낮은것 부터 삽입 납땜 하는것이 좋습니다.
-사용된 IC, TR, SENSER,RELAY등은 DATA SHEET를 꼭 참고 하십시오.
-케이스에 장착 하고자 할 때는 /주변부품/케이스/케이스PL110-207을 사용하면 좋습니다.

- 조립된 완제품을 원하실경우 주문시 비고란에 명시 해주시고 산출금액에서 조립인건비 5,500원 추가로 입금 하시면 됩니다....
