FM 튜너 [FK707]

->앰프회로(저주파부분)이 없고 고주파영역 회로만 있는 FM 수신부입니다.
소리를 듣기 위해서는 추가로 앰프회로를 구성해야 합니다.
엠프키트, 스피커 별도구매
주파수대역은 88MHz ~ 108MHz
사용전원은 DC9V

＊가격 : 18,000 원

그것은 단순히 경제적인 비용으로 만들어진 FM 라디오 미니 수신기이다.

기술자료
- 전원 : 4.5~9VDC
- 전류소비량 : 10mA. (max.)
- IC 보드 치수: 2.38인치 x 1.68인치

동작원리

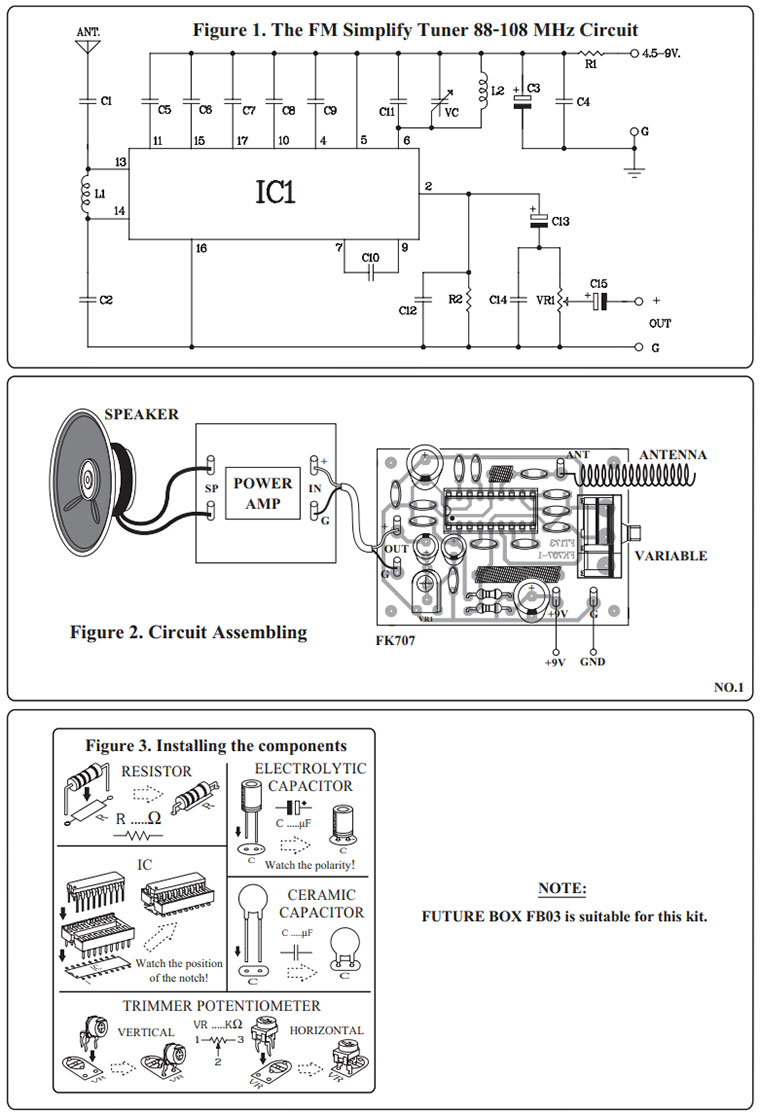

작동 원리 회로는 몇 가지 구성 요소로 구성되어 있습니다. IC1은 FM 라디오 수신기로 작동하는 회로의 핵심입니다. 그래서 튜너는 작고 작다; 그것의 IC는 국부 발진기, IF 증폭, 직교 검출기, 뮤팅으로 구성되어 있다. 안테나의 무선 주파수 신호는 C1을 통과하여 L13 및 L14에서 플랫 패스트 피스터 L1로 전달되며, C2는 신호를 커플링하고 C5-10은 증폭 회로와 복조기 회로를 필터링합니다. IC1의 L6는 스테이션 튜닝을 위한 다리이며, C11, L2 및 VC는 원하는 스테이션을 튜닝합니다. L16은 음의 전류에 연결되고 L5는 R1을 통해 양의 전류에 연결됩니다. C3는 필터 역할을 하며 C4는 고주파를 접지로 우회합니다. L2는 R2의 출력 레그이며, C12는 C15를 통해 증폭 회로에 연결된 지점 OUT를 향해 볼륨을 증가시키거나 감소시키는 C13 및 VR1을 통해 사운드 신호를 디스트릭트한다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 대한 4.5-9.0 VDC를 테스트하고 IN 지점에서 OUT 지점을 증폭 장치에 연결합니다. VR1을 최대 위치로 돌리고 VR1에 연결된 증폭 장치의 볼륨을 점진적으로 조절합니다. 그러면 확성기 소리가 들릴 것이다. 라디오 방송국의 연속적인 소리가 들릴 위치를 이동하여 테스트합니다. 라디오를 사용하여 최대 변조로 시작하는 파도 소리를 비교합니다. 튜너가 유휴 상태인 경우 최대 주파수 변조(FM) 스테이션의 음파를 잡을 수 있을 때까지 G 지점에서 트리머를 조정하여 테스트합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK707TE_1_A3.pdf
