AM 라디오(IC AMP) [FK708]

->AM 라디오 수신부를 간단하게 구현한 키트
전원 공급 장치: 4.5-9VDC.
전류 소비량: 150mA. (최대) @ 9VDC.
IC 보드 치수: 2.61 in x 1.98 in.

＊가격 : 17,000 원

단일 IC MK484를 사용하여 튜닝, 감지 및 AF 출력 기능을 모두 수행함으로써 FK708 구축 시간을 최소화합니다. 이 AM 수신기는 클래스 프로젝트로 이상적이며 제공된 스피커 또는 Future Kit 시리즈의 오디오 앰프와 함께 사용할 수 있습니다.

기술 데이터
-전원 공급 장치: 4.5-9VDC.
-전류 소비량: 150mA. (최대) @ 9VDC.
-IC 보드 치수: 2.61 in x 1.98 in.

동작원리
작동 방식이 회로는 수신기와 앰프의 두 섹션으로 구성됩니다. IC는 수신기 역할을 합니다. VC(변수) 및 코일은 주파수 스테이션 튜너입니다. 수신된 신호는 IC에 의해 증폭됩니다. 그런 다음 R4와 C5를 통과하는 "OUT" 핀을 통해 VR1로 전송되며, 이 핀은 소리를 증가하거나 감소시킬 수 있습니다. 볼륨의 중간 핀은 앰프에 대한 입력인 IC2의 핀 3에 연결됩니다. 신호가 마침내 스피커로 전송된다.

회로 조립

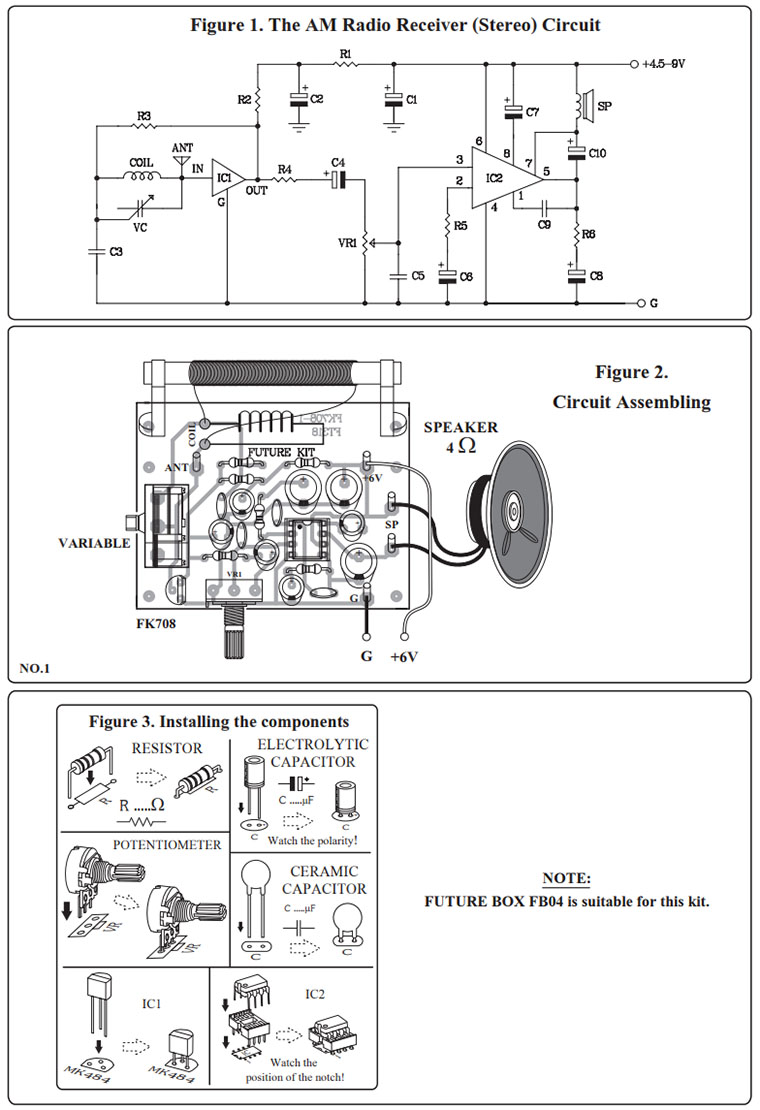

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
4.5 ~ 9VDC로 회로를 통전합니다. 그런 다음 다른 라디오와 비교하여 가장 높은 주파수의 방송국으로 볼륨을 조정합니다. 가장 높은 스테이션이 가장 높은 위치에 있지 않은 경우 변수를 해당 지점으로 돌리고 나사를 사용하여 "G" 지점에서 트리머를 약간 조정합니다. 가장 높은 측점은 변수가 가장 높은 측점으로 전환되는 위치에 있습니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK708TE_1_A3.pdf
