워키토키 [FK711]

-> 상호간 통화를 위해 2대 1SET로 구서 되어 있습니다.
대략의 출력은 150mW정도이고 50-150m구간에서 사용합니다.
모두 트랜지스터로 구성 되어 있습니다.
DC9V사용

＊가격 : 39,600 원

FK711은 150m 이상의 거리에서 작동하도록 설계된 송신기/수신기이다.

기술 데이터
-전원 공급 장치: 9VDC. 전류 소비량: 최대 25mA.
-(RX), 최대 35mA. (SW TX-RX를 누를 때 TX), 최대 150mA. (SW TONE을 누를 때 TX)
- PCB 치수: 2.29 x 2.43인치.

동작원리
작동 방식이 회로의 기능은 두 부분, 즉 파트 I로 나눌 수 있습니다. 송신기, 스위치 S2를 T 위치에 놓으면 회로의 기능이 신호 송신기로 바뀝니다. 모든 음성은 VR1과 C9를 거쳐 각각 TR2, TR3, TR4로 증폭된다. 이 음성 신호는 결국 TX, RX, 파트 II를 통해 방송을 통해 브로드캐스트될 것이다. 수신기, 스위치 S2를 R 위치에 놓으면 회로의 기능이 신호 수신기로 변경됩니다. L1을 조정하면 27MHz의 음성 신호를 안테나에 의해 캡처할 수 있으며, 안테나는 TR1에 의해 처리된 후 C6, VR1 및 변압기 OPT를 따라 애플리케이션 회로로 전송합니다. 그러면 음성 결과는 확성기에서 나오는 심장이 될 수 있다.

회로 조립

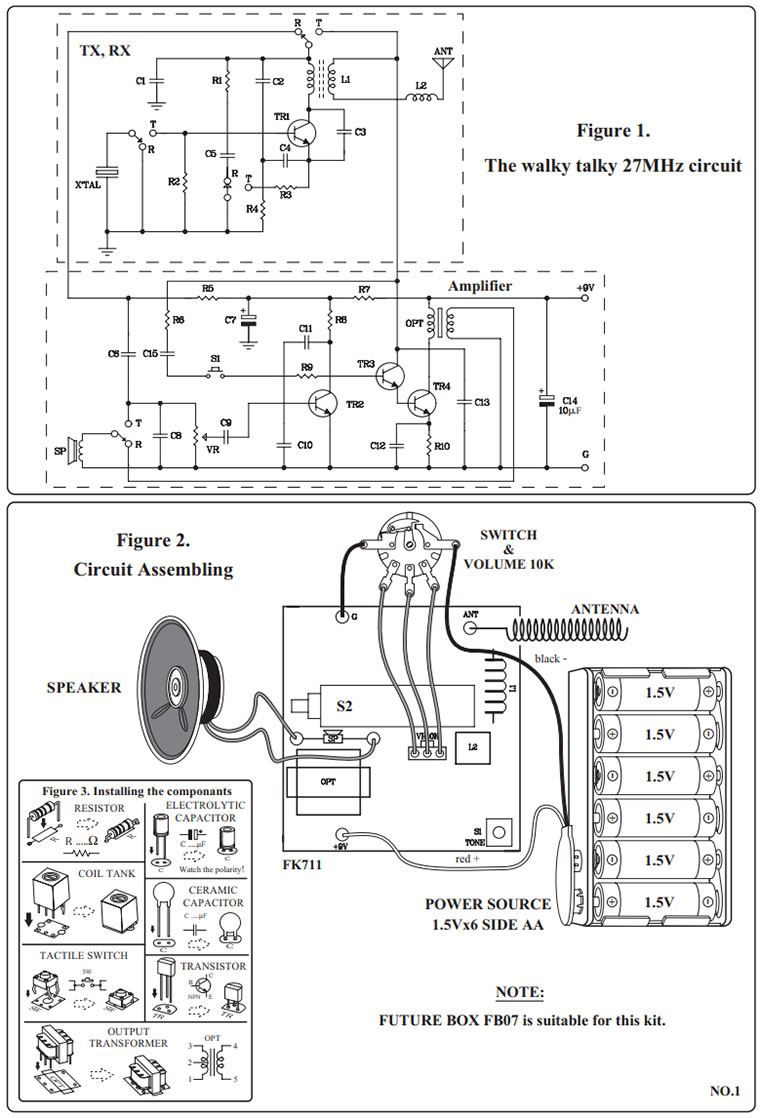

부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 전원을 공급하고 두 장치의 볼륨을 시계 반대 방향으로 돌립니다. Ist와 두 번째 유닛을 30cm 간격으로 놓습니다. 테스트 하기 전에. 1.두 번째 장치의 S2를 R 위치에 놓습니다. 2.첫 번째 장치의 S2를 T 위치에 놓습니다. 두 번째 장치에서 삐 소리가 날 때까지 S2를 계속 누릅니다. 발생한 L2 장치를 조정하려고 하지 않습니다. 3.1호기 마이크에 대고 2호기에서 무슨 소리가 나는지 4.첫 번째 장치를 R 위치로 변경하여 동일한 작업을 수행합니다.(1,2,3) Application Connecting ANT point with 80 cm. 길이 안테나를 FB07 BOX에 넣습니다. 그것은 6개의 AA 배터리를 사용한다. 9V 직사각형 배터리는 낮은 전류를 제공하므로 사용하지 마십시오. 그림에 따라 설치합니다.
