조립키트,부품(DIY Assembly) > LED 관련

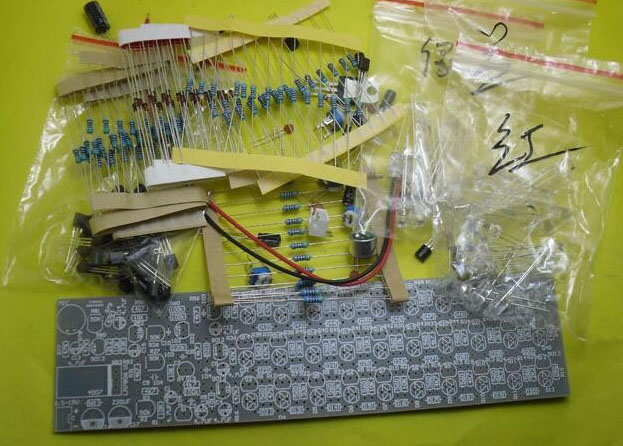

음성레벨기 [RA-190]

->마이크로 들어오는 음성을 고음,중음,저음으로 레벨을 표시합니다.
1.전원 9~15V
2.LED는 고휘도입니다.
3.PCB Dimensions:160mm*42mm

＊가격 : 22,000 원

1. Suite Features

Power Voltage:9V--15V
PCB Dimensions:160mm*42mm

2. Principle of Circuits

The circuit is mainly composed by Power Circuit, Audio Amplifier Circuit, Frequency Dividing Circuit and LED Driver Circuit.

1Power Circuit: The power output voltage is 9V--15V. D1 can avoid the demage of three terminal regulator when the power polarity is connected in a wrong way. After the C4's filtering , L7806 three terminal regulator will provide the whole circuit with a stable voltage of 6V.

2Audio Amplifier Circuit: Electret microphone MK1 transfers the obtained sound to electric signal which will be amplifed twice by Q1 and Q2. At this time, UR1 can adjust the size of Q2 signal in order to adjust the sensitivity of the whole circuit.

3Frequency Dividing Circuit:Three frequency dividing circuits is added to indicate the electrical level on the different frequency, as it's featured with three sections of LED indicator in a seperate way. VR2.VR3 and VR4 are used for adjusting the sensitivity of LED indicator on the different frequency. The sound signal from three different frequency can be distinguished according to the different capability of C6.C10 and C11. Q4.Q5 and Q18 collectors can obtain three different frequency and the voltages after dividing and amplifying by diode and transistor. The level of voltage depends on the size of the sound from outside.

4LED Driver Circuit:There are 9 pieces of 1N4148 diode in each frequency. If the sound is louder, the higher voltage will be obtained by Q4.Q5 and Q18 connector and more 1N4148 start work. Then more LEDs can light.

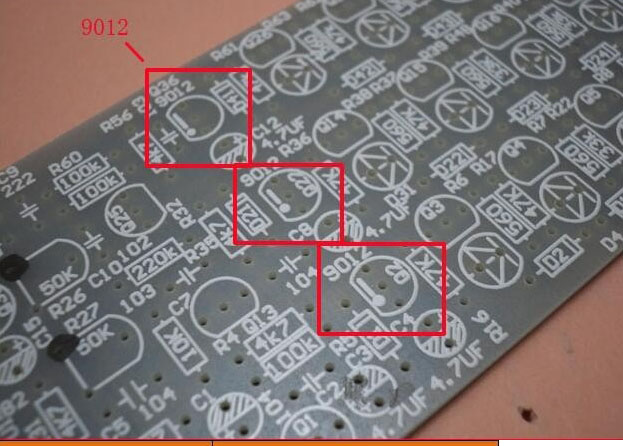

주의사항 :

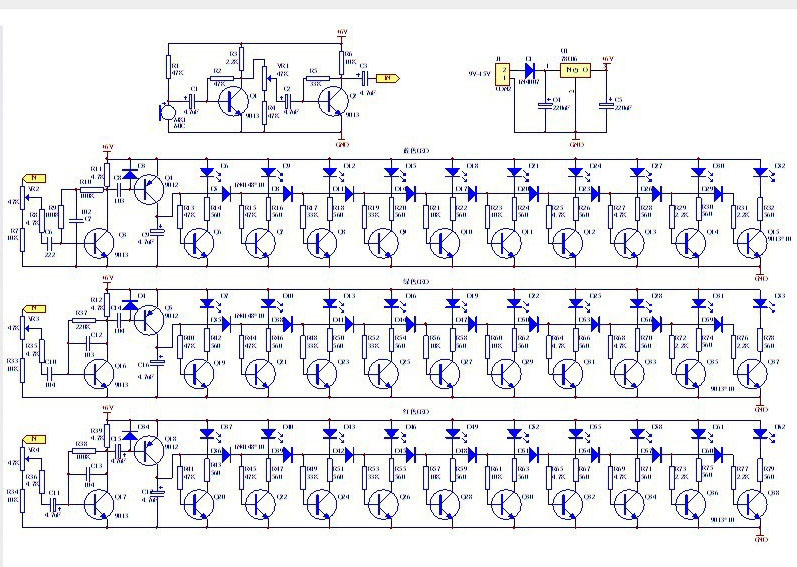

동봉된 회로도중 부품번호 예 C1,C2등은 기판의 번호와 일치 하지 않습니다.
원도의 상태가 나빠서 다시 그린겁니다.
