춤추는 로봇모양 점멸기 [FK169]

-> 기초전자에 흥미를 유발하는데 적합한 로봇 모양 키트입니다.
33개의 LED로 춤추는 모습의 로봇 모양입니다.
사용전원 : DC 9 ~12V
소비전류 : 60mA max. @ 9VDC
PCB 치수 : 70 x 100 mm

＊가격 : 13,500 원

이 플래시 회로는 PCB에 로봇 모양으로 LED가 장착되어 있습니다. 이것은 재미있는 결과와 함께 저비용 전자키트 입문용 프로젝트로 이상적입니다. 다양한 색상의 LED가 번갈아 켜지고 꺼집니다.

기술자료
- 전원 : 9-12VDC
- 전류소비량 : 최대 60mA. @ 9VDC.
- 조명 표시: 5mm마다 33개의 LED.
- IC 보드 치수: 3.17인치 x 3.51인치.

작동 방식

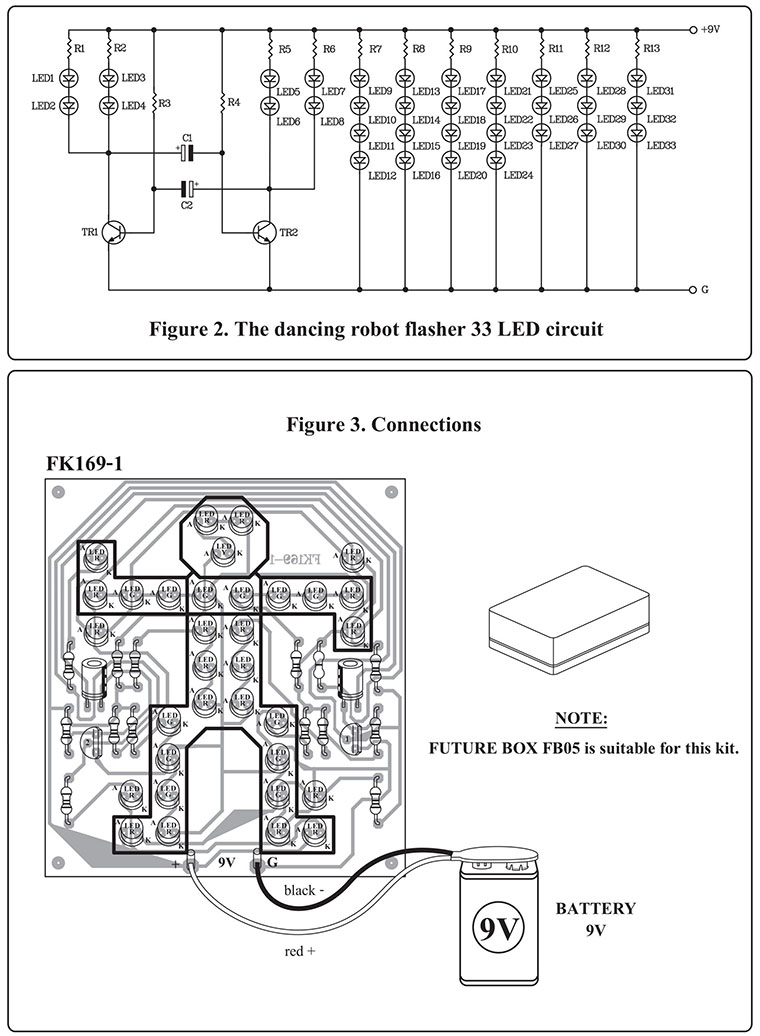

다중 발진회로(TR1 및 TR2)가 주파수 발생기로 구성되어 있습니다. TR1과 TR2가 교대로 하나씩 작동합니다. TR1이 작동하면 LED4로 가는 LEDI가 켜지고 LED5에서 LED8로 가는 LED가 꺼집니다. 그러나 TR2가 작동하면 LED1에서 LED4까지는 소등되고 LED5에서 LED8까지는 소등됩니다. LED 깜박임 속도는 R3, R4, C1, C2에 따라 달라집니다. R1, R2, R5 및 R6의 경우 LED1에서 LED8까지의 전압 강하가 발생합니다. LED9에서 LED33 까지의 전압은 항상 지속적으로 켜집니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항과 같이 높이가 낮은 구성 요소부터 시작하여 높은 구성 요소까지 조랍해야 합니다. 또 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC등은 극성에 주의하여 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다.
상기 음극 및 양극의 구성은 그림3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

시험
전원 공급 장치(9~12V)를 회로에 연결합니다. 양극은 "+" 지점에 연결되고 음극은 "-" 지점에 연결됩니다. 손과 발에 있는 LED가 번갈아 표시됩니다. 나머지 LED는 항상 계속 켜져 있습니다.

자료출처:https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK160TE_2_A3.pdf
