거짓말 탐지기 [FK940]

-> 거짓말을 할 때 피부에 땀이 나면 수분을 감지하여 거짓말 유무를 체크하는 키트
전원 공급 장치: 9VDC.
전류 소비량: 최대 32mA.
트리머 전위차계로 감지 속도 조정
IC 보드 치수: 3.03인치 x 1.75인치.

＊가격 : 9,000 원

이건 순전히 재미로 하는 거야!! FK940은 수분 수치 상승으로 인한 피부 저항 감소 원리를 사용합니다. FK940의 두 개의 전도성 패드는 플레이어가 거짓말을 하거나 진실을 유지할 때 긴장하거나 압박을 받을 경우 피규어 팁 저항의 감소를 감지한다. 4개의 LED 배열은 피사체가 받는 상대적인 "스트레스"를 나타냅니다. 무서워하지 마세요!!!

기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 최대 32mA.
- 트리머 전위차계로 감지 속도 조정
- IC 보드 치수: 3.03인치 x 1.75인치.

작동 원리

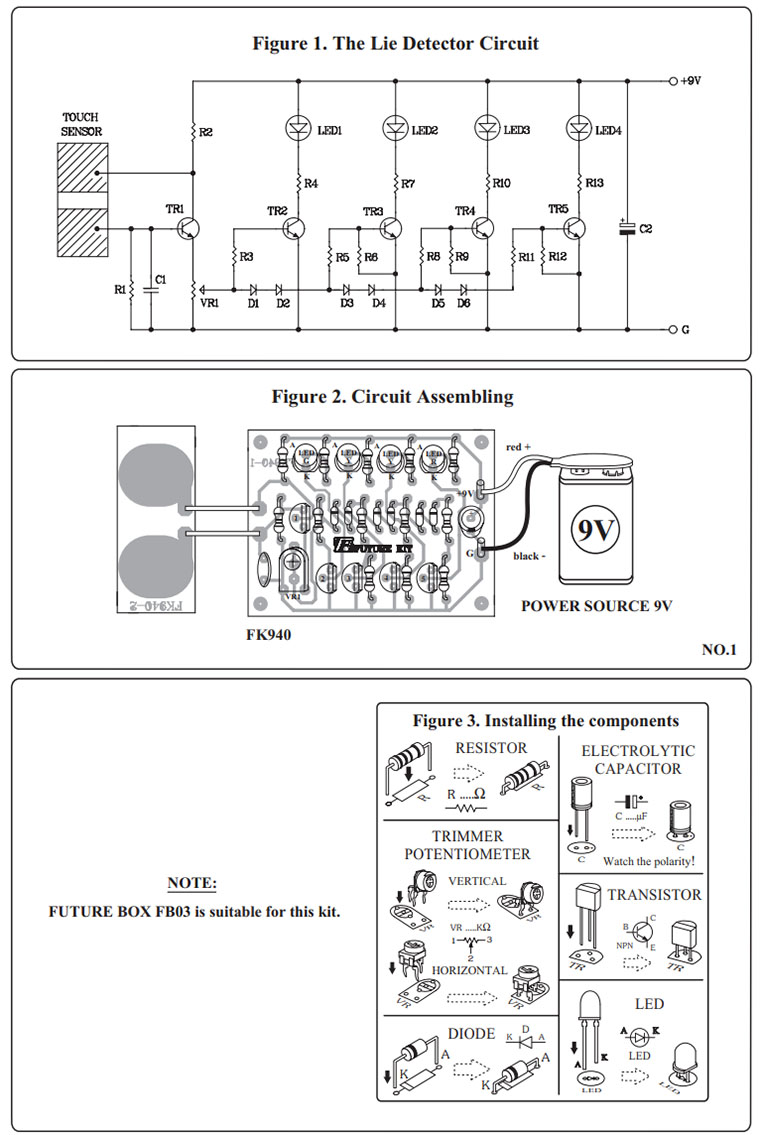

감지 플레이트에 습기가 있으면 회로가 작동하기 시작합니다. 수분은 전압을 공급하여 TR1의 베이스를 편향시키고 TR1을 작동시키는 전기 매체입니다. 수집기의 전압은 감지 속도 조절기 역할을 하는 VR1을 통해 TR1의 이미터를 공급합니다. 상기 전압은 TR2-TR5에서 D1-D6까지의 바이어스에 사용될 것이다. TR2-TR5의 작동은 유입 전압에 따라 TR1의 기저에 바이어스를 가합니다. 감지 플레이트를 통과하는 전압이 충분하면 모든 TR2-TR5가 작동하고 모든 LED가 켜집니다. 그러나 전압이 적으면 통과 전압으로 인해 TR2-TR5가 작동하고 일부 LED가 점등됩니다.

어셈블리
부품의 조립은 그림 2와 같습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 대한 공급 전압 9VDC를 연결하고 트리머 VR1 100K를 가장 오른쪽으로 조정하면 모든 LED가 꺼집니다. 전선이나 구성 요소 핀을 사용하여 감지 플레이트의 양쪽 극을 단락시켜 보십시오. 모든 LED가 켜집니다. 전선이나 부품 핀을 분리하면 모든 LED가 꺼집니다. 감지 플레이트에서 손을 터치하면 손의 수분에 따라 LED가 켜집니다. 그것은 회로가 작동 가능하다는 것을 보여준다. VR1을 사용할 때는 이에 따라 조정해야 합니다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK940TE_1_A3.pdf
