토양 수분 감지기 [FK908]

-> 토양의 수분을 감지하여 정도에 따라 LED를 점등하는 키트
전원 공급 장치: 9VDC. 최대 소비량: 20mA
습도 상태: 4단계.
PCB 치수: 1.59 x 0.84인치.

＊가격 : 2,800 원

키트는 4개의 LED 표시기를 사용한 간단한 성능에 기반한 일종의 측정입니다. 즉, 토양의 수분 함량이 낮을 경우 몇 개의 LED가 켜집니다. 반대로 토양의 수분 함량이 높으면 더 많은 LED가 켜지거나 모두 켜집니다.
기술 데이터
- 전원 공급 장치: 9VDC. 최대 소비량: 20mA
- 습도 상태: 4단계.
- PCB 치수: 1.59 x 0.84인치.

작동원리

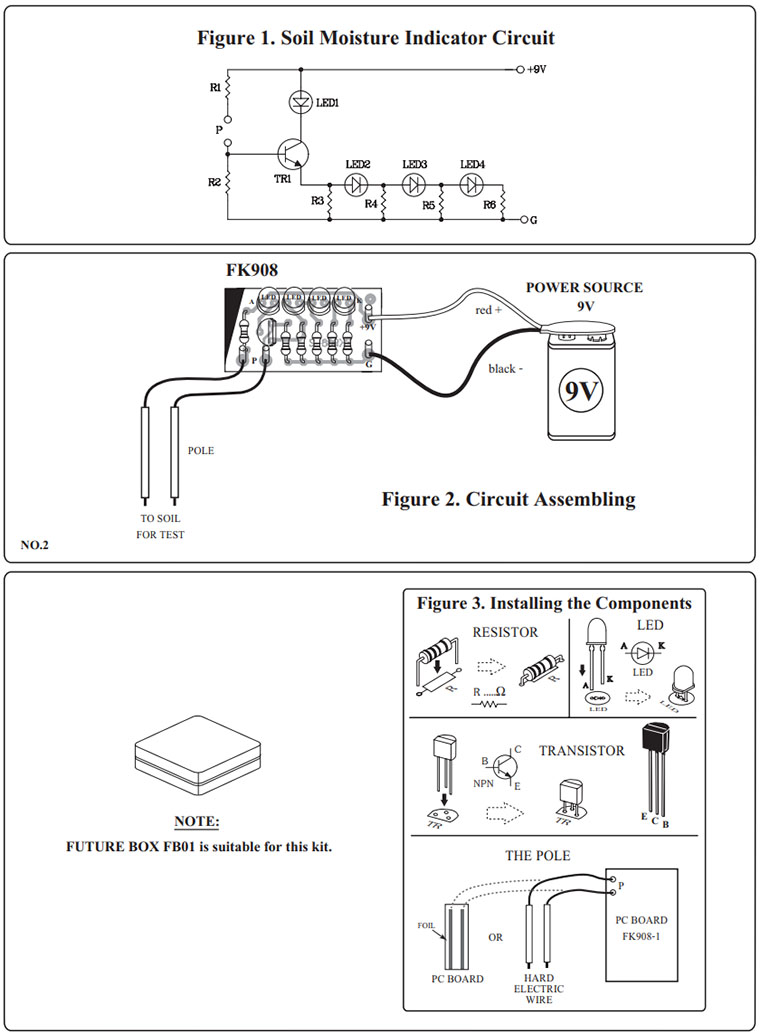

회로 성능 P 지점은 토양 수분 측정 지점입니다. 전류는 토양의 수분을 통과하여 R1을 통과하여 TR의 다리 B로 들어갑니다. TR의 레그 C와 B를 LED에 연결하여 측정 결과를 표시합니다. 즉, P 지점의 수분이 높을 경우 TR은 높은 전도성을 가지며 일부 또는 모든 LED가 켜집니다. 반대로, 토양의 수분 함량이 낮으면(낮은 전도도) 하나 또는 두 개의 LED가 켜지거나 LED가 켜지지 않을 수 있습니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. 테스트 회로에 전원을 공급합니다.

테스트
점 +9V를 양극으로 하고 G를 양극으로 합니다. P 지점을 두 개의 인쇄 회로 보드 또는 하드 와이어로 만들어진 프로덕트에 연결합니다. 프로이드를 물에 담그면 모든 LED가 켜집니다. 이는 회로를 사용할 준비가 되었음을 의미합니다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK908TE_22_A3.pdf
