조립키트,부품(DIY Assembly) > LED 관련

수위 지시계 [FK902]

-> 수위에 따라 그에 맞는 LED를 켜는 키트
전원 공급 장치: 9VDC.
전류 소비량: 25mA(최대)
IC 보드 치수: 1.24인치 x 1.74인치.

＊가격 : 3,000 원

여기 강우량이 적거나 마을 상수도에서 떨어진 지역의 학생들을 위한 이상적인 프로젝트가 있다. 쉽게 구성할 수 있는 이 표시기는 빨간색, 황색 및 녹색 LED를 사용하여 용기 또는 수영장의 세 가지 수준의 물을 표시합니다. FK902는 물 전도성의 원리를 보여주며, High 및 Low 프로브와 간단한 로직을 사용하여 3개의 수위를 표시하는 방법을 보여줍니다.

기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 25mA(최대)
- IC 보드 치수: 1.24인치 x 1.74인치.

작동원리

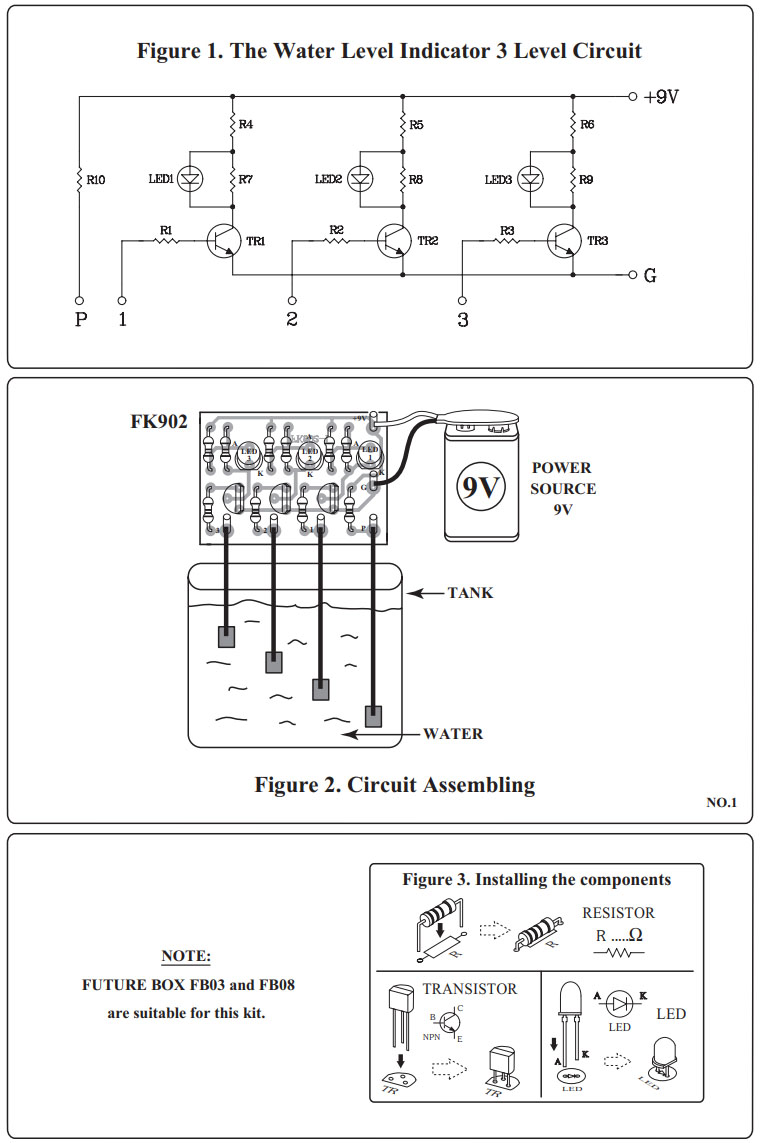

어떻게 작동하는지 P 지점에서 100옴 R을 연결하여 양의 전류를 견디십시오. 수위가 위치 1에 있다고 가정하면 전류는 100옴 R, 물, R1을 지나 TR1의 다리 B로 들어가 LED1을 켭니다. 물이 세 레벨을 모두 커버하는 경우 전류가 P 지점에서 특정 저항으로 물을 통과하여 R1, R2 및 R3을 통과하여 3개의 TR 중 다리 B로 들어가면 3개의 LED가 동시에 켜집니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
대조를 위해 색이 다른 세 개의 전선을 P1, P2 및 P3 지점에 연결합니다. 연결되지 않은 모든 전선의 끝을 조금만 벗겨라. 점 P를 물 한 잔에 넣으세요. 3개의 LED가 켜지지 않는 회로에 9VDC를 공급합니다. 세 개의 와이어 끝을 물에 담그면 세 개의 LED가 모두 켜집니다. 용도 물탱크와 같이 수위를 측정하는 지점에 회로를 설치합니다. 위치 1은 탱크 바닥에 거의 도달하는 와이어를 배치합니다. 위치 2는 탱크의 중간 높이에, 위치 3은 탱크 상단 근처에 배치합니다. LED 3개가 켜지면 탱크가 가득 찼음을 의미하고, LED 2개가 켜지면 저장 공간이 절반 이상, LED 1개만 켜지면 저장 공간이 절반 이하, 모든 LED가 비어 있음을 의미합니다. 6개의 위치와 같이 추가적인 지표가 필요한 경우 탱크 바닥에서 약간 위에 있는 지점에서 두 지점 P를 서로 연결하여 다른 회로를 추가해야 합니다. 상기 제1 PCB는 각각 1, 2, 3번 위치를 위한 것이고, 상기 제2 PCB는 각각 4, 5, 6번 위치를 위한 것이다. 추가 위치가 필요한 경우 이 방법을 따르십시오.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK902TE_1_A3.pdf
