조립키트,부품(DIY Assembly) > LED 관련

3단 깜빡이 [FK172]

-> LED가 3단계로 나뉘어서 깜빡이는 키트
전원 : 9-12VDC
전류소비량 : 최대 40mA. @ 9VDC
IC 보드 치수: 2.69인치 x 3.57인치.

＊가격 : 12,000 원

이 플래시의 19개의 빨간색 LED는 화려한 효과를 위해 순차적으로 주소가 지정된 세 개의 동심원으로 배열되어 있습니다. 다른 색상의 LED는 대량 배열에서 이러한 시선 포착 장치에 다양성을 제공하기 위해 대체될 수 있다.

기술자료
- 전원 : 9-12VDC
- 전류소비량 : 최대 40mA. @ 9VDC
- IC 보드 치수: 2.69인치 x 3.57인치.

작동원리

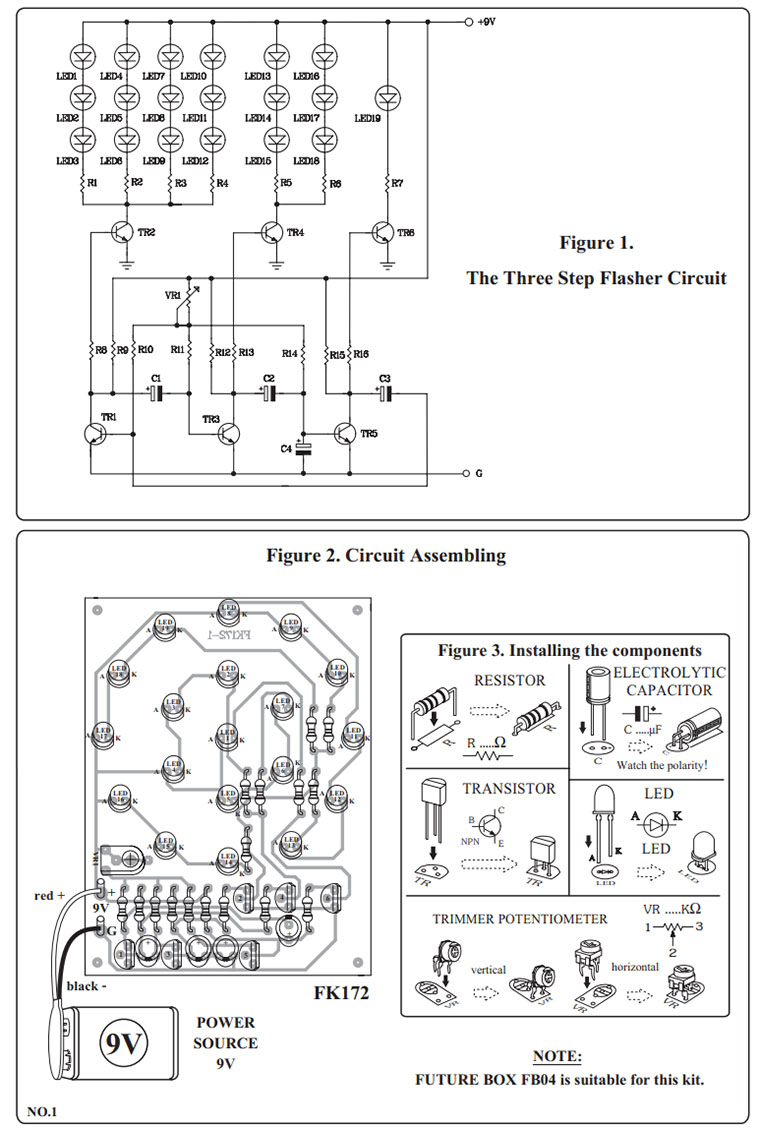

어떻게 작동하는지 TR1, TR3, TR5는 R10, R11, R14, C1-C3에 따라 다중 진동자 주파수 발생 회로의 형태로 연결되었다. TR2, TR4 및 TR6은 주파수 인버터 및 LED 드라이버로 작동합니다. VR1은 깜박이는 속도를 조정하는 데 사용됩니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
VR1을 시계 반대 방향으로 최대 회전한 다음 전원 공급 장치(9~12VDC)를 회로에 연결합니다. LED는 내부에서 서로를 쫓아갔다가 다시 시작됩니다. 빛을 쫓는 속도는 VR1을 시계 방향으로 천천히 조정하여 얻는다.

자료출처 :
https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK172TE_1_A3.pdf
