조립키트,부품(DIY Assembly) > LED 관련

풍차 모양 깜빡이 LED [FK153]

-> LED가 풍차 모양으로 배치되어 순차적으로 깜빡이는 키트
전원 공급 장치: 9-12VDC.
전류 소비량: 최대 26-56mA.
전위차계로 조절 가능한 주행 속도.
IC 보드 치수: 2.53인치 x 2.79인치.

＊가격 : 13,000 원

FK153의 25개의 LED는 팬과 같은 패턴으로 곡선 "밴"으로 배열되어 있으며 풍차나 프로펠러의 회전을 시뮬레이션하기 위해 간단한 체이서 회로에 의해 구동된다. 응용 프로그램에는 장식 또는 회전 물체, 블레이드 또는 터빈을 표시하는 모델이 포함됩니다. 상이한 색상의 LED들은 이러한 조립이 용이한 유닛들의 다수를 사용하여 배열에 다양성과 흥미를 더하기 위해 대체될 수 있다.

기술 데이터
- 전원 공급 장치: 9-12VDC.
- 전류 소비량: 최대 26-56mA.
- 전위차계로 조절 가능한 주행 속도.
- IC 보드 치수: 2.53인치 x 2.79인치.

작동원리

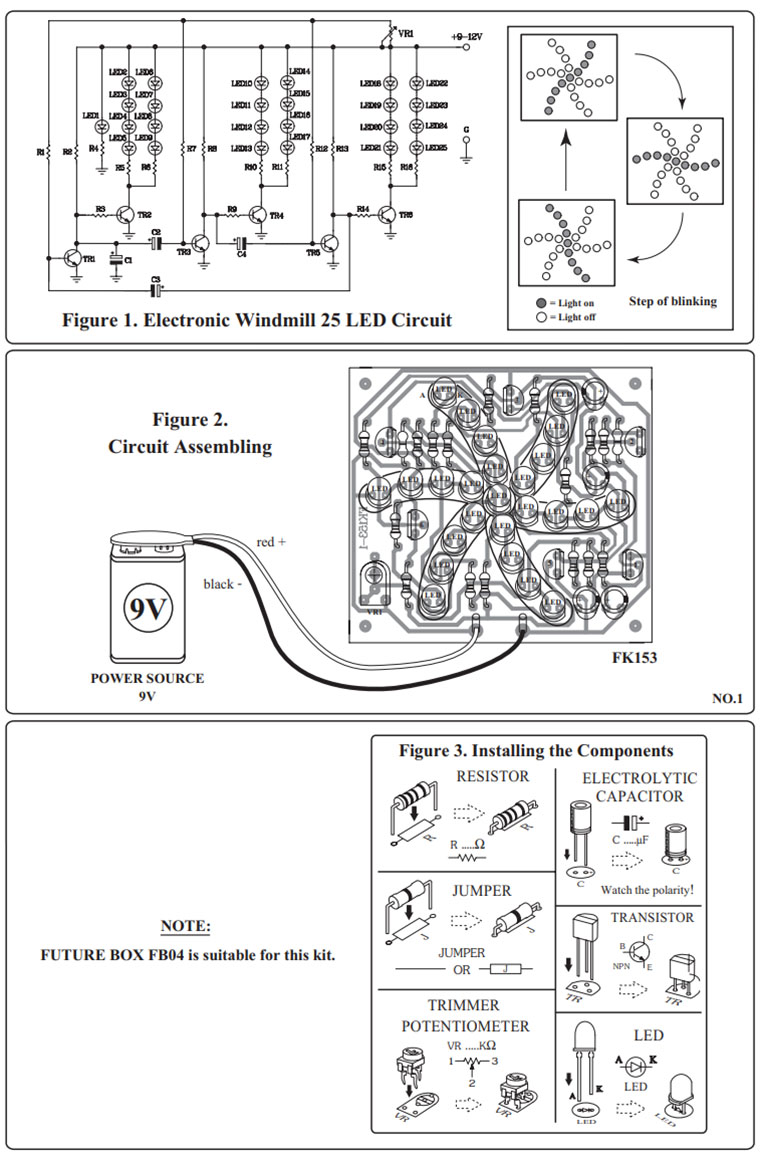

어떻게 작동하는지 TR1, TR3 및 TR5는 세 가지 작동 단계에서 주파수를 생성하는 주파수 생성 회로로 조립된다. LED의 깜박임 속도를 제어하기 위한 3개의 R1, R7, R12 및 C2-C4 세트가 함께 연결된 3개의 동일한 구성 요소 세트가 있습니다. TR2, TR4, TR6는 위상을 반대로 하여 LED에 밝기를 제공합니다. R5, R6, R10, R11, R15 및 R16은 LED의 부하 감소기 역할을 합니다. 깜박이는 속도는 VR1을 통해 조정할 수 있다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 9VDC를 공급하면 LED가 프로펠러를 움직이는 방식으로 켜지기 시작합니다. 필요한 느린 또는 빠른 깜박임 속도에 맞게 VR1을 조정해 보십시오. 장시간 사용 시 9V 배터리를 9-12VDC 300mA 전원 공급 장치로 교체하는 것이 좋습니다.

https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK153TE_12_A3.pdf
자료출처 :
