원자 모양 깜빡이 LED [FK150]

-> 원자 모양으로 LED가 배치되어 깜빡이는 키트
전원 공급 장치: 9-12VDC.
전류 소비량 : 24-33mA (최대)
IC 보드 치수 : 1.76 in x 2.37

＊가격 : 5,500 원

원자 모양의 플래셔 회로는 빛 장식과 다양한 용도로 사용되며, 분자가 핵 주위를 도는 7개의 LED가 원자 모양으로 표시됩니다.

기술 데이터
- 전원 공급 장치: 9-12VDC.
-전류 소비량 : 24-33mA (최대)
- IC 보드 치수 : 1.76 in x 2.37

동작원리

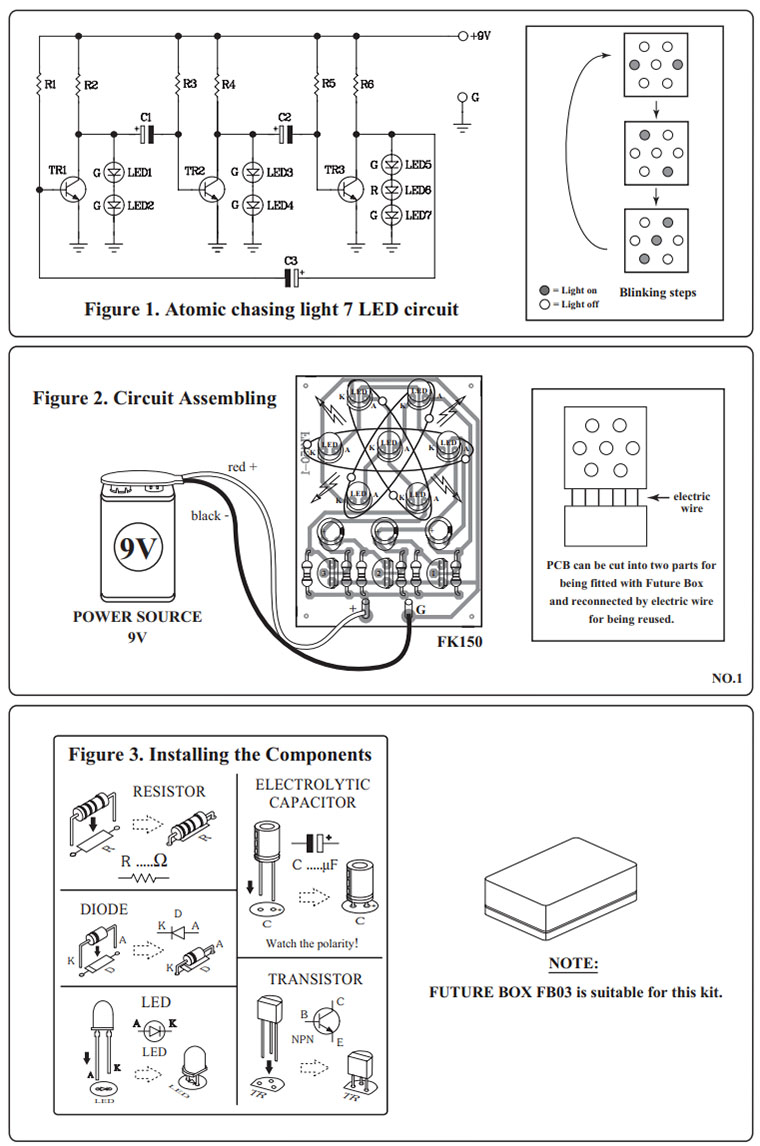

작동 방법 그림 1과 같이 단계적으로 작동하는 주파수 생성 회로입니다. LED의 점멸 속도를 제어하기 위한 R1, R3, R5 및 C1-C3의 3세트를 갖는 3개의 동일한 구성요소 세트가 공동으로 연결되어 있으며, R2, R4, R6은 LED의 부하 저감기 역할을 할 것이다. 회로는 매번 2개의 감속기로 작동을 시작합니다. 1단계, TR1 및 TR2는 작동을 시작하고 LED에 공급하는 전압이 접지되어 LED1-4가 꺼집니다. 그러나 TR3가 작동하지 않기 때문에 LED5-7이 켜집니다. 2단계, TR2 및 TR3가 작동하여 LED 3-7이 꺼집니다. TR1이 작동하지 않으므로 LED1-2가 켜집니다. 3단계, TR1 및 TR3가 작동하여 LED 1-2 및 LED 5-7이 꺼집니다. TR2가 장시간 작동하지 않기 때문에 LED3-4가 켜집니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 잘못된 위치에 놓이기 쉽도록 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 9VDC를 연결하면 LED가 중앙 LED 주위를 움직이는 주행등 방식으로 켜지기 시작합니다. 필요한 점멸 속도는 C1-C3 값을 증가시키거나 감소시켜 조정할 수 있습니다. 위의 결과는 회로가 작동 가능하다는 것을 보여줍니다

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK150TE_12_A3.pdf
