순차 점멸 LED [FK118]

-> 16개의 LED가 회전하는 형태로 차례차례 켜지는 키트
전원 공급 장치: 9-12VDC.
소비 장치: 최대 18-30mA.
트리머 전위차계로 회전 속도 조정.
IC 보드 치수: 3.09 x 2.08인치.

＊가격 : 13,000 원

이 회전 추적 조명 회로는 조명 장식에 가장 적합합니다. 풍차처럼 LED가 표시되고 회전하며, 한 번에 4개의 LED가 연속으로 켜지고 회전합니다. 또한 회전 속도는 매우 느린 속도에서 최대 속도로 조정할 수 있습니다.

기술 데이터
전원 공급 장치: 9-12VDC.
- 소비 장치: 최대 18-30mA.
- 트리머 전위차계로 회전 속도 조정.
- IC 보드 치수: 3.09 x 2.08인치.

작동원리

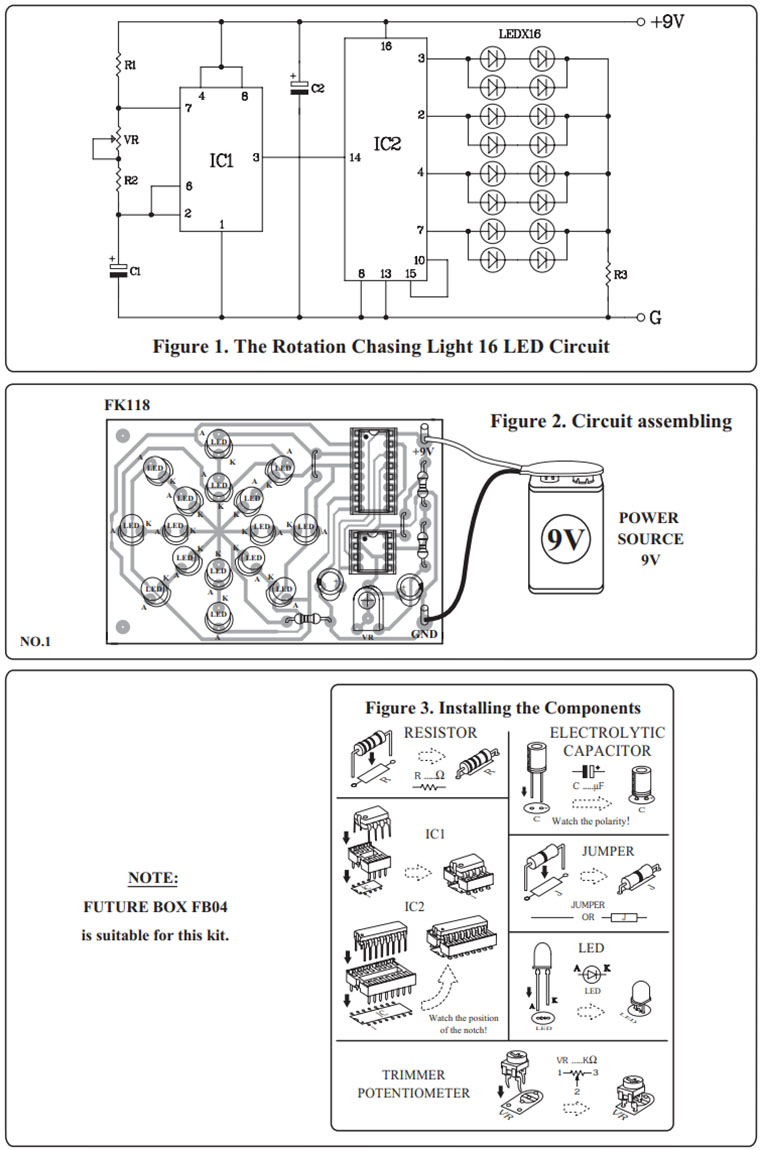

어떻게 작동하는가 그림 1에서, ICI는 주파수 조정을 위한 VR 가변 저항을 갖는 주파수 발생기이다. 생성된 주파수는 데카카운터인 IC2에 공급될 예정이지만, 실제로는 IC2의 핀 10에 핀 15를 연결하여 쿼드리카운터의 일을 하는 것이 제약이었다. 그런 다음 IC2의 4개 출력이 4개의 LED 세트(각각 4개의 그룹)를 구동하는 데 사용됩니다. 전류 및 전압 값을 안정화하려면 LED를 직렬 및 병렬로 연결해야 합니다. LED 세트 1, 2, 3, 4가 차례로 추적됩니다. LED의 4번 세트가 꺼지면 LED의 1번 세트가 작동하기 시작하여 조명이 풍차처럼 계속 작동합니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 9VDC를 연결하고 테스트하고 LED 디스플레이가 풍차처럼 회전합니다. 회전 속도는 트리머 전위차계 VR을 통해 조정할 수 있다. 용도 회로는 9-12VDC의 전원 공급이 필요하므로 12VDC의 전압으로 작동한 차량에서도 사용할 수 있습니다.
