조립키트,부품(DIY Assembly) > LED 관련

깜빡이는 화살표 [FK149]

-> 화살표 모양으로 깜빡이는 키트
전원 공급 장치: 9-12VDC.
전류 소비량: 70-120mA.
IC 보드 치수: 2.84인치 x 2.12인치.

＊가격 : 11,000 원

이 화살표 모양의 플래시는 주의를 끄는 디스플레이에서 7개의 LED의 3단계로 배열된 21개의 LED 매트릭스를 특징으로 합니다. FK149는 군중 또는 교통 방향 제어, 소매 POS 형광펜, 장식 및 휴대용 비상 장치에 적용됩니다.

기술 데이터
- 전원 공급 장치: 9-12VDC.
- 전류 소비량: 70-120mA.
- IC 보드 치수: 2.84인치 x 2.12인치.

작동원리

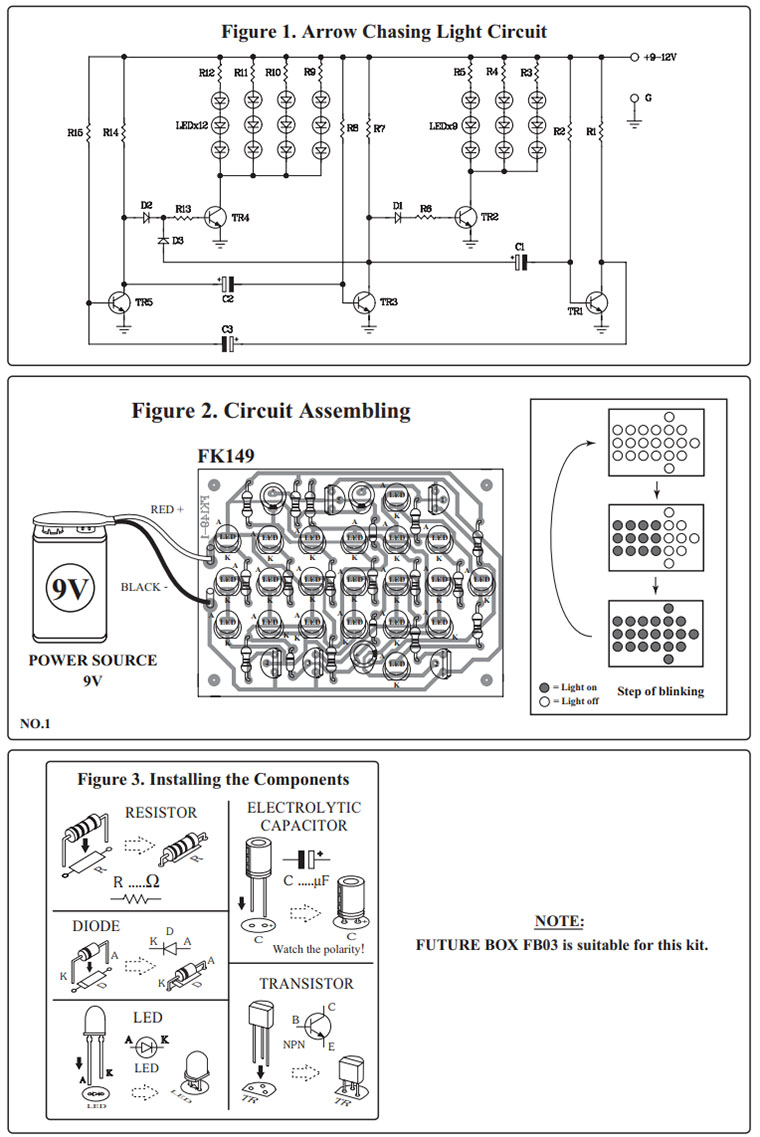

3단계 가변 주파수 멀티바이버 회로입니다(TR1, TR2 및 TR3으로 구성됨). LED의 점멸 속도를 제어하기 위한 R2, R8, R15, C1~C3의 3세트를 갖는 3개의 동일한 구성요소 세트가 공동으로 연결되어 있다. TR4와 TR2는 밝기를 위해 위상을 반전시키고 LED를 구동할 것이다. R3-R5 및 R9-R12는 LED의 부하 감소기 역할을 합니다. D3는 두 번째 세트가 작동하는 동안 세트 1이 영구적으로 켜지는 도우미 역할을 합니다.

회로조립
구성 요소의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
회로에 9VDC를 공급하면 LED가 켜지기 시작합니다. 처음 4개의 뒷줄 LED가 먼저 켜지고 나머지는 나중에 켜집니다. 마지막 단계에서 모든 LED가 꺼졌다가 첫 번째 단계에서 다시 시작됩니다. 위의 결과는 회로가 작동 가능하다는 것을 보여줍니다. 장시간 작동을 위해 9-12V 어댑터를 사용하는 것이 좋습니다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK1202TE_1_A3.pdf
