조립키트,부품(DIY Assembly) > LED 관련

마이크음량표시기(10LED) [FK181]

-> 마이크를 통해 소리의 크기를 적당한 level로 표시하는 키트
전원 : 9VDC
전류소비량 : 20mA. (대기), 50mA. (작동).
감도: 트리머 전위차계.
IC 보드 치수: 2.29 in x 1.11 in.

＊가격 : 22,000 원

VU 미터와 유사하게 FK181을 사용하여 방 또는 강당의 다양한 부분에서 일반적인 수준의 소리를 감지하고 시각적으로 표시할 수 있습니다. 유닛은 자체적으로 사용되거나 디스코장과 공공 장소에서 대형 디스플레이를 위한 파워 드라이버에 의해 증강될 수 있다. FK181은 또한 "고스트 버스터" 또는 "스타워즈" 의상에서 착용 가능한 음향 감지 디스플레이로 사용될 수 있다.

기술자료.
- 전원 : 9VDC
- 전류소비량 : 20mA. (대기), 50mA. (작동).
- 감도: 트리머 전위차계.
- IC 보드 치수: 2.29 in x 1.11 in.

작동 방식

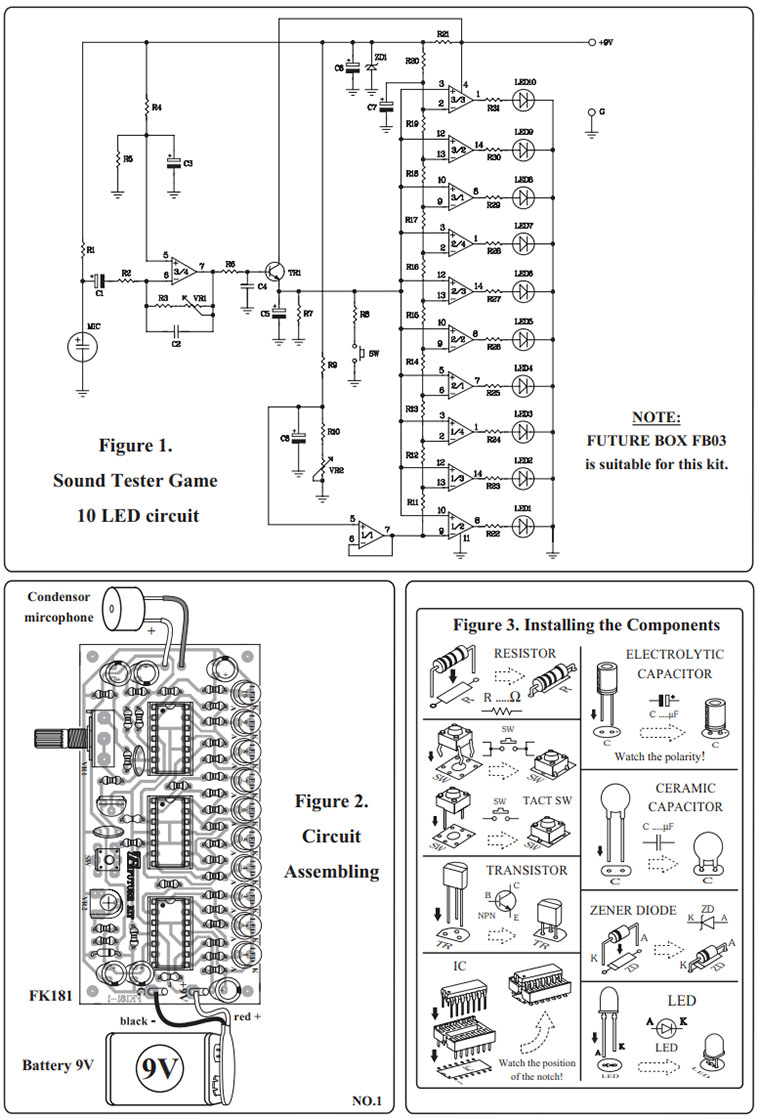

그림 1에 표시된 것처럼 회로가 작동하는 경우 수신되는 사운드 신호를 수신하면 시작됩니다. 신호가 전력으로 변경되고 신호 증폭을 위해 IC3/4로 공급됩니다. VR1은 신호 증폭 제어기 역할을 할 것이다. IC3/4의 핀 7의 출력 신호가 바이어스를 위해 TR1의 베이스로 공급되고 TR1이 작동하기 시작합니다. TR1이 작동하면 컬렉터의 전압이 이미터에서 IC1/2~IC3/3의 양극 핀으로 이동하여 IC1/1(버퍼 회로)로부터 전압을 받는 각 IC의 음극 핀과 비교합니다. 양의 핀 전압이 음의 핀 전압보다 큰 경우 해당 IC의 부착된 LED가 켜집니다. 그리고 양극 핀 전압이 음극 핀 전압보다 낮으면 LED가 꺼집니다. C5와 R7은 각 LED의 소등 시간을 지연시키는 반면 스위치 SW RESET은 모든 LED를 소등합니다.
VR2는 필요에 따라 IC1/2의 음극 핀에 공급되는 비교 전압 양을 IC3/3으로 조정합니다.

회로 조립
부품의 조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
양극을 위치 +9V에, 음극을 위치 G에 연결한다. 그런 다음 VR1과 VR2를 가장 오른쪽으로 조정합니다. 마이크를 꽉 잡고 박수를 치세요, 모든 LED가 켜질 것입니다. 들어오는 소리가 없으면 LED가 하나씩 꺼집니다. 즉각적인 스위치 끄기가 필요한 경우 스위치 RESET을 켜십시오. 그 결과는 회로가 작동 가능하다는 것을 보여준다. VR1은 마이크의 신호 수신 감도 조정기 역할을 하고 VR2는 주변 환경에 맞게 LED 점등을 위한 비교 전압 레벨을 제어한다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK181TE_1_A3.pdf
