조립키트,부품(DIY Assembly) > LED 관련

주사위(5LED) [FK159]

-> 흔들면 1 ~ 6의 눈이 나오는 주사위 키트
전원 : 9~12 VDC, 소비전류 : 24mA at 12VDC
3mm LED 7개로 구성
센서의 감도 조절 가능
2개의 PCB로 구성 : 48×42 mm

＊가격 : 22,000 원

FK159의 PCB가 플레이어에 의해 부딪히거나 두드렸을 때 충격 감지 스위치가 가능한 주사위 조합의 스캔을 시작합니다. "롤링" 후에는 실제와 마찬가지로 주황색 주사위 번호가 표시됩니다.

기술 자료
- 전원 공급 장치 : 9-12VDC.
- 전류 소비량 : 최대 24mA @ 12VDC.
- 충격 센서로 진동 감도 조정
- LED 치수 : 7개 LED, 각 3mm.
- IC 보드 치수 : 1.88인치 x 1.64인치

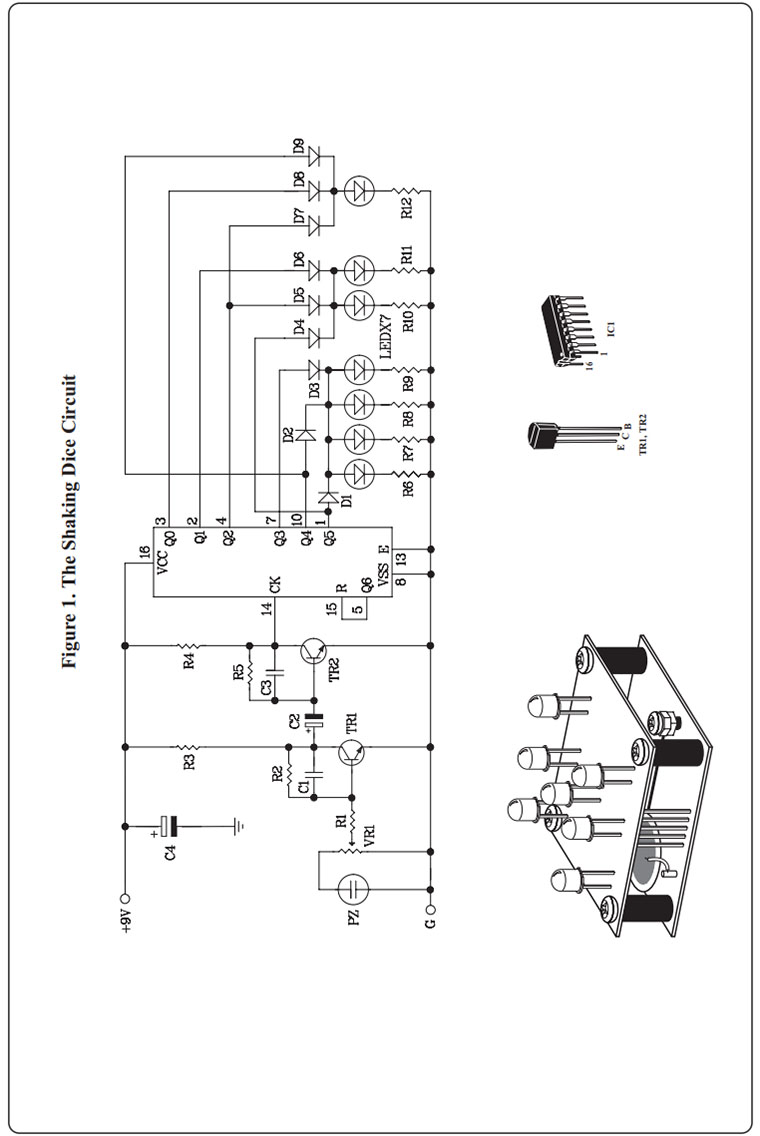

회로에서 흔들림이 있을 때 PZ 센서가 파동 신호를 생성합니다. 생성된 신호는 증폭을 위해 TR1의 베이스로 공급됩니다. VR1은 증폭된 신호 컨트롤러 역할을 할 것이다. 그런 다음 증폭된 신호는 다시 증폭하기 위해 TR1의 컬렉터에서 C2를 통해 TR2로 전송됩니다. 증폭된 신호는 TR2의 컬렉터에서 CK(IC1의 핀 14)로 전송됩니다. IC1은 디카운터 회로로 작동합니다. IC1은 핀 14로부터 신호를 수신하면 수신 신호로 인해 카운트를 시작합니다. 더 이상 신호가 없으면 IC1이 카운트를 중지합니다. 그러나 충격 센서가 새로운 흔들림을 감지하면 회로가 다시 작동을 재개합니다.

회로조립
회로 조립은 구성 요소 설치, 센서 세트 설치 및 PCB 연결의 3단계로 나눌 수 있습니다.
1. 그림 5에 설치되는 구성 요소가 나와 있습니다. 장착 프로세스는 작은 높이의 구성 요소에서 시작하여 높은 높이의 구성 요소로 계속 진행됩니다.

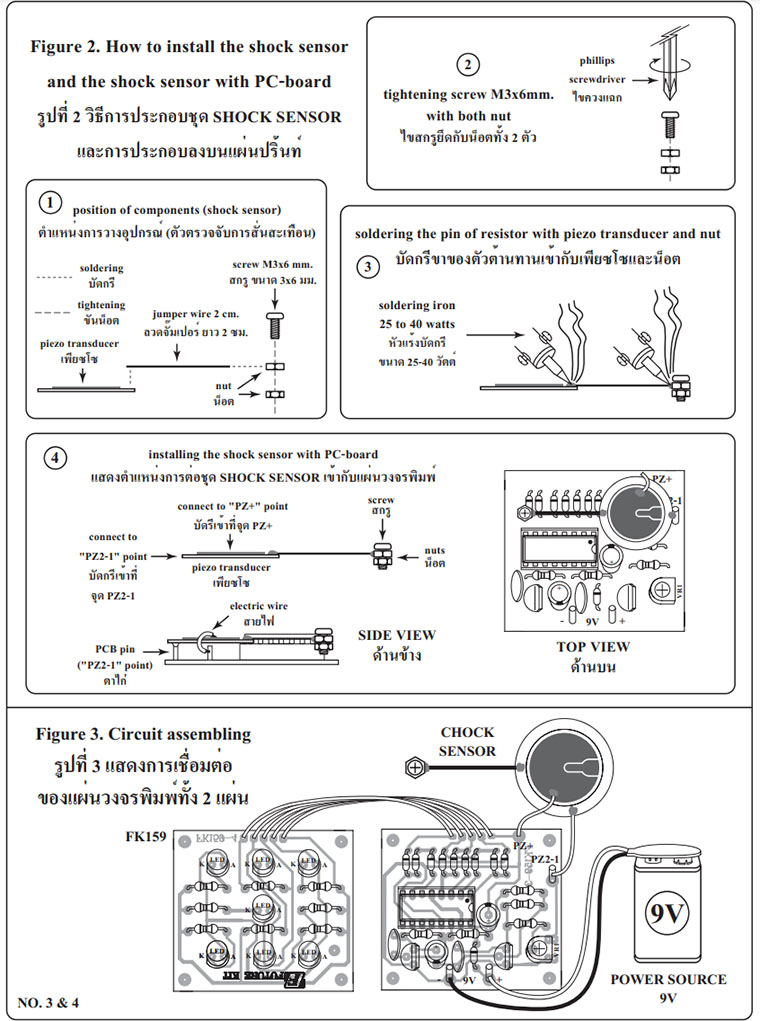

2. 충격 센서 세트 설치는 그림 2에 나와 있습니다. 이 프로세스는 구성 요소를 배치하고 너트를 모두 사용하여 나사 M3x6mm를 조이고 저항의 핀을 조임 나사 및 피에조 변환기에 납땜하는 것부터 시작합니다. 충격 센서를 PZ2-1과 PZ+,
3 지점에 납땜합니다.두 PCB를 조립한 후 그림 3과 그림 4와 같이 함께 연결합니다.

테스트
회로 측 공급 전압 9VDC를 테스트합니다. 일부 LED는 주사위 모양으로 켜집니다. 회로를 노크해 보세요. LED가 켜지거나 꺼집니다. 회로를 두드리는 것을 멈추면, 주사위 표면에 나타난 그림과 같은 방식으로 LED가 점차 깜박임과 영구적으로 켜지는 것을 멈출 것이다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK159TE_4_A3.pdff
