조립키트,부품(DIY Assembly) > LED 관련

3색신호등 LED [FK148]

-> LED 로 신호등을 구현한 키트
전원: 9-12VDC.
전류 소비량: 최대 18-30mA - IC
보드 치수: 1.21인치 x 3.53인치.

＊가격 : 12,000 원

이 키트는 러닝라이트의 일종으로 교차로에서 볼 수 있는 신호등 키트입니다.
12개의 LED로 구성되어 있으며 모형 교차로등에 응용이 가능합니다.

어떤 모형 철도나 마을 미니어처도 사실적인 신호등 세트 없이는 완전하지 않을 것이다. 모델 숍에서 지불하는 비용의 일부로 직접 제작하십시오. FK148은 일반적인 교차로 애플리케이션을 위해 빨간색 황색 및 녹색 표시등을 정렬합니다.

기술 데이터
- 전원 공급 장치: 9-12VDC.
- 전류 소비량: 최대 18-30mA - IC
- 보드 치수: 1.21인치 x 3.53인치.

작동방법:

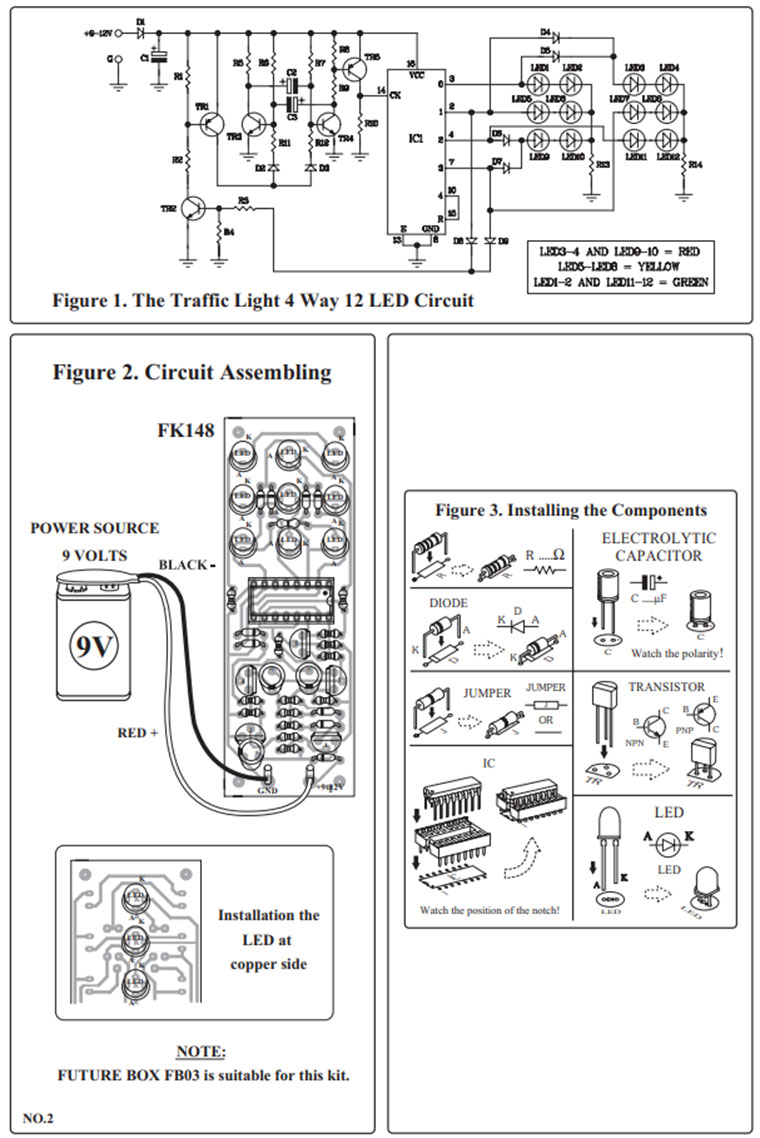

TR3와 TR4는 안정적인 다중 진동자 주파수 생성 회로로 조립된다. TR3 및 TR4는 교대로 작동하고 C2, C3, R6 및 R7은 생성된 주파수를 제어합니다. 상기 주파수는 바이 TR5 증폭되어 IC1의 핀 14로 전달될 것이다. IC1은 디카 카운터 역할을 합니다. 핀 10과 핀 15가 함께 연결되었기 때문에 출력은 4개만 나옵니다. 각 출력은 전압을 동시에 방전합니다. 출력 전압은 핀이 전압을 전송할 때마다 IC1의 핀 2 및 핀 7에서 각 색상 LED에 불이 켜집니다. LED 구동에 사용되는 것 외에도, 상기 전압은 TR2와의 바이어스로 전달되어 TR1이 작동하게 된다. TR1 및 TR2는 더 높은 주파수 생산 출력을 위해 주파수 생성 회로(TR3 및 TR4)를 조정합니다. 따라서 IC1의 출력이 더 빠르게 변화하여 주황색 LED가 더 짧게 켜집니다.

회로조립:
조립은 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오. LED 조립은 왼쪽, 중간, 오른쪽, 뒤 4면에 LED가 설치된다. 뒤쪽 구리선을 조심스럽게 납땜해야 합니다.

테스트:
회로에 대한 전원 공급 장치 9-12VDC를 연결하면 LED가 교통 신호등처럼 번갈아 켜집니다. 빨간색과 녹색 LED는 다른 색상으로 변경되기 약 30초 전에 켜집니다. 주황색 LED가 약 3초간 켜집니다. 빨간색 및 녹색 LED가 더 오래 켜져야 하는 경우 R6 및 R7 값을 늘려야 합니다.

자료출처 : https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK148TE_2_A3.pdf
