회전LED(전자룰렛10) [FK127]

-> 카지노의 룰렛을 간단하게 구현한 키트
전원 공급: 9-12VDC.
소모: 최대 30mA. @ 9VDC
PCB 치수: 3.22 x 2.45인치.

＊가격 : 12,500 원

이 키트는 카지노에서 흔히 볼 수 있는 룰렛을 모형으로 만들어 놓은 것입니다.
버튼으르누르면 LED가회전하다가 임의의 위치에서 멈춤니다.
가족이나 친구들 모임에서 간단하게 게임으로 즐길수 있습니다.
회로는 0~9까지 각 LED에 설정된 숫자만으로 혼자 또는 많은 사람과 함께 게임을 할 수 있는 전자 게임입니다. 스위치를 누르면 SP에서 소리와 함께 LED가 하나씩 표시됩니다. LED는 종료 전에 한쪽 LED에서 멈출 때까지 천천히 작동합니다.

기술 사양:
- 전원 공급: 9-12VDC.
- 소모: 최대 30mA. @ 9VDC
- PCB 치수: 3.22 x 2.45인치.

작업 방법:
스위치 sw를 누르면 C1이 완전히 충전됩니다. IC1/2는 IC4017이 각 출력에 전압을 전달하도록 고주파를 생성하여 LED가 하나씩 표시되도록 합니다. 모든 LED의 양극은 IC1/1에서 R5까지 접지에 연결됩니다. IC1/2로부터의 고주파는 IC1/3과 IC1/4(주파수 발생기)가 작동하도록 제어하고 LED 디스플레이에 따라 주파수를 스피커 SP로 구동합니다. 스위치 SW OFF를 누르면 R1, IC1/2를 통해 C1 방전 전압이 감소하는 전압에 따라 저주파가 발생합니다. LED는 두 LED 중 하나에서 멈출 때까지 천천히 작동합니다. IC1/1은 타이머 역할을 합니다. LED가 작동을 멈춘 후 IC1/1의 출력 핀 13은 공급 전압만큼 높은 전압을 갖게 되므로 IC4017의 출력을 접지에 연결하지 않으면 LED가 중지됩니다. 다시 켜면 기능이 프로세스 위에 있지만 이전 LED는 표시되지 않습니다.

PCB 어셈블리:

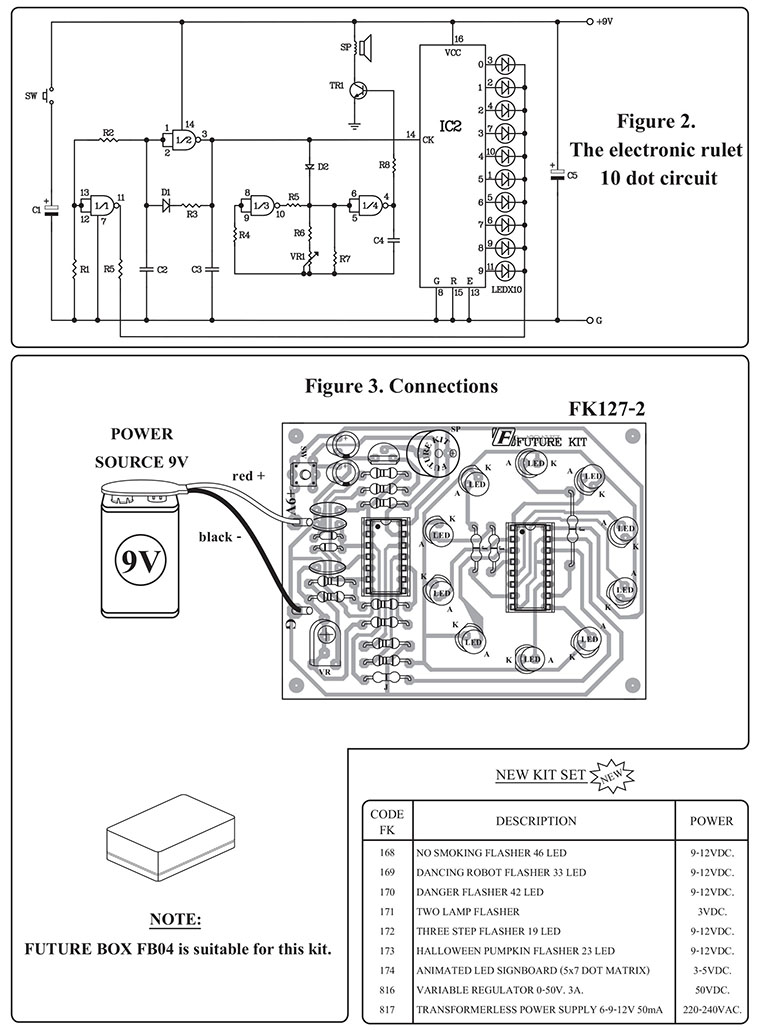

그림 3은 조립된 PCB입니다. 가장 낮은 높이의 구성 요소부터 시작하여 트랙이 단락되거나 가장자리 커넥터에 납땜이 닿지 않도록 주의하십시오. 일부 트랙은 구성 요소 아래에서 작동하므로 이러한 트랙이 단락되지 않도록 주의해야 합니다. 축방향 리드가 있는 모든 구성 요소는 PCB의 위치에 맞게 조심스럽게 구부린 다음 제자리에 납땜해야 합니다. 전해 콘덴서가 올바른 방향으로 삽입되었는지 확인하십시오. LED는 차체에 평평한 점이 있어 오버레이의 선과 일렬로 정렬됩니다. 이제 정말 제대로 장착했는지 확인해 보세요!

테스트:
전원 공급기 9~12V를 회로에 연결합니다. 양극은 "+9V" 지점에 연결되고 음극은 "G" 지점에 연결됩니다. 이제 LED가 표시되지 않습니다. 스위치를 누르면 SP에서 소리가 나는 동안 LED가 작동하기 시작합니다. 스위치를 끄면 SP뿐만 아니라 LED도 작동 속도가 느려지고 한쪽 LED에서 정지된 다음 종료됩니다.

저항기 전해 콘덴서 세라믹 극성 주의. 점퍼 또는 IC 다이오드 K, Tactile Switch SW 확인하십시요.

문제 해결:
결함 납땜과 같은 가장 큰 문제입니다. 의심스러운 납땜 조인트를 모두 점검하십시오. Short Track 또는 Short Selding Joint가 발견되면 그 시점에서 재납땜하고 다른 Selding Joint를 참조하십시오. PCB의 모든 구성 요소의 위치를 점검하십시오. 구성 요소가 누락되거나 잘못된 위치에 삽입되지 않았는지 확인하십시오. 편광된 모든 구성 요소가 올바른 방향으로 납땜되었는지 확인하십시오.

자료출처:https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK127TE_2_A3.pdf
