조립키트,부품(DIY Assembly) > 소리 관련

로봇음성 변조기 [FK930]

-> 사람의 목소리를 로봇의 목소리로 바꾸는 기능을 하는 키트
전원 공급 장치: 9VDC.
전류 소비량: 최대 100mA
IC 보드 치수: 1.88인치 x 3.07인치.

＊가격 : 16,000 원

파티에서 "Dalek" 또는 "Darth Vader"처럼 들리거나, 여러분만의 소리를 만들어 내세요. FK930은 당신의 목소리를 무섭고 알아볼 수 없는 것으로 바꿔준다

기술 데이터
- 전원 공급 장치: 9VDC.
- 전류 소비량: 최대 100mA
- IC 보드 치수: 1.88인치 x 3.07인치.

작동원리

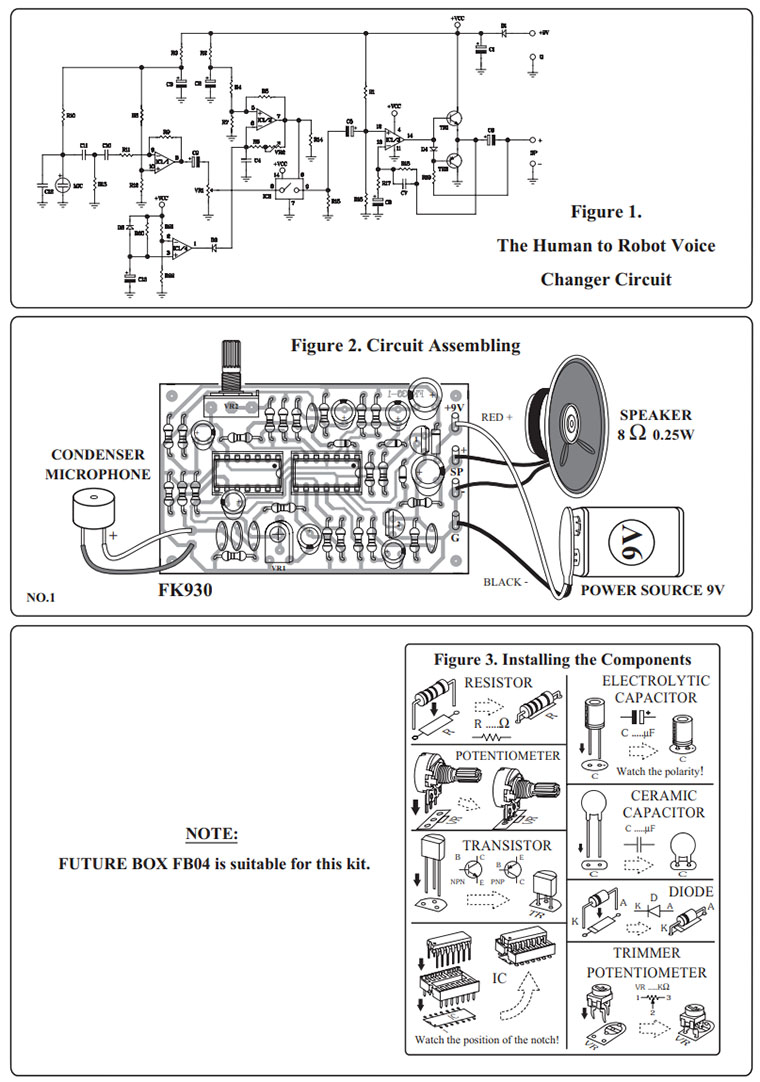

어떻게 작동하는가 마이크는 모든 오디오 파동을 전기 신호로 바꿀 것이다. 핀 8에서 IC1/1의 출력은 핀 8에서 C9까지 IC2의 입력과 볼륨 제어(VR1)에 공급됩니다. 신호는 IC1/2의 진동에 따라 켜지거나 꺼집니다. IC1/2는 VR2에 의해 50miz에서 1KHz로 조정되는 저주파 및 고주파로 구성됩니다. 인가된 신호에 의해 발생하는 IC2의 ON/OFF 동작은 새로운 신호를 생성하여 앰프 IC1/3, TR1 및 TR2에 공급한 후 8Ω 0.25W 라우드스피커로 공급합니다.

회로조립
PCB 부품의 어셈블리는 그림 2에 나와 있습니다. 보기 좋고 쉽게 조립하려면 먼저 저항이 낮은 구성 요소부터 시작하여 높은 구성 요소까지 짧은 구성 요소를 설치해야 합니다. 중요한 것은 다이오드, 전해질 콘덴서 및 트랜지스터를 IC 보드의 오른쪽 양극/양극에 장착하기 전에 신중하게 조립해야 한다는 것입니다. 그렇지 않으면 부품이나 회로에 손상을 줄 수 있습니다. 상기 음극 및 양극의 구성은 도 3에 도시되어 있다. 40와트를 초과하지 않는 납땜 인두/건과 60:40의 납땜 인두를 플럭스 내에서 사용하십시오. 납땜 후 장착 상태가 올바른지 다시 확인하십시오. 위치가 잘못된 경우 IC가 손상되지 않도록 납 흡수기 또는 납 추출기 와이어를 사용하십시오.

테스트
라우드스피커를 "SP" 지점에 연결하고 VR2를 시계 반대 방향으로 회전한 다음 VR1을 중앙으로 회전합니다. 전원 공급 장치 9VDC를 "+9V" 및 "G" 지점에 연결합니다. MIC와 대화하고 VR2를 시계 방향으로 돌려 오디오를 변경합니다.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK930TE_1_A3.pdf
