미니오르간_스틱 [FK243]

-> 오르간을 전자식으로 소형화하여 구현한 키트
1.13톤(스틱형)
2. DC 9V
3. 스피커 8Ω 0.25W
4. 전류 75~5mA

＊가격 : 7,000 원

이 미니 오르간 회로는 스위치 A를 스위치 M으로 밀면 13개의 다른 톤을 생성할 수 있으며 스위치 A는 최저 주파수를 생성하고 스위치 M은 최고를 생성합니다.

기술 사양:
- 전원 공급 장치: 9VDC 소비: 최대 75mA(작동 중), 5mA(대기 중)
- 13가지 다른 톤이 있습니다.
- 치수: 4.18 x 1.21인치

작동 방법:

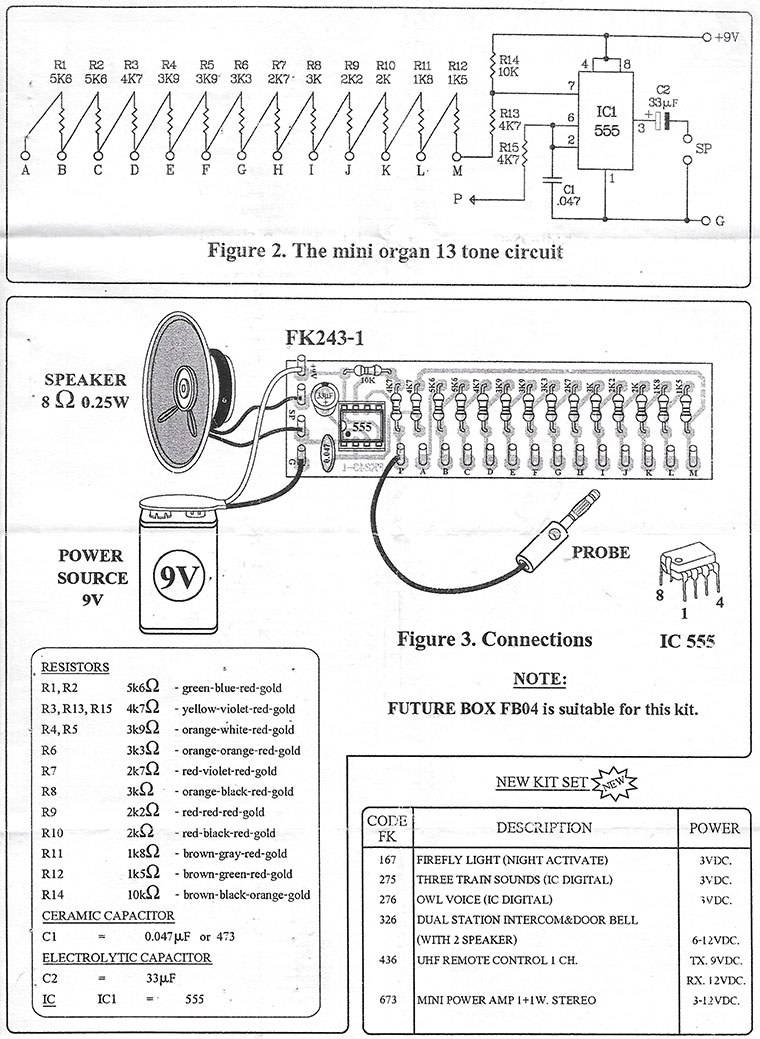

IC1555 타이머를 주파수 발생기로 사용합니다. R1 ~ R13은 각 톤에 대한 주파수 조정 역할을 합니다. 이 회로는 모든 유형의 스피커에 연결할 수 있지만 포함된 2인치 8옴 o.25와트 스피커에 가장 적합합니다.

PCB 어셈블리:
그림 3은 조립된 PCB입니다. 가장 낮은 높이의 구성 요소부터 시작하여 트랙이 단락되거나 가장자리 커넥터에 납땜이 닿지 않도록 주의하십시오. 일부 트랙은 구성 요소 아래에서 작동하므로 이러한 트랙이 단락되지 않도록 주의해야 합니다. 축방향 리드가 있는 모든 구성 요소는 PCB의 위치에 맞게 조심스럽게 구부린 다음 제자리에 납땜해야 합니다. 전해 콘덴서가 올바른 방향으로 삽입되었는지 확인하십시오. LED는 차체에 평평한 점이 있어 오버레이의 선과 일렬로 정렬됩니다. 이제 정말 제대로 장착했는지 확인해 보세요!

테스트:
이 키트의 작동 전압 범위는 9VDC입니다. 전원 공급 장치를 적용합니다. A에서 M으로 스위치를 누르면 고품질 전자 KT 소리가 들립니다
13개의 다른 톤을 가진 라우드스피커의 톤은 각각의 스위치를 누르는 것을 따른다.

문제 해결:
결함 납땜과 같은 가장 큰 문제입니다. 의심스러운 납땜 조인트를 모두 점검하십시오. Short Track 또는 Short Selding Joint가 발견되면 그 시점에서 재납땜하고 다른 Selding Joint를 참조하십시오. PCB에 있는 모든 구성 요소의 위치를 확인합니다. 부품이 누락되거나 잘못된 위치에 삽입되지 않았는지 확인합니다. 편광된 모든 구성 요소가 올바른 방향으로 납땜되었는지 확인하십시오.

자료출처 :https://image.makewebeasy.net/makeweb/0/EeZNluzYD/Document/FK243TE_1_A3.pdf
