기능성모듈(MCU, Utility) > MCU,Avr,Arduino

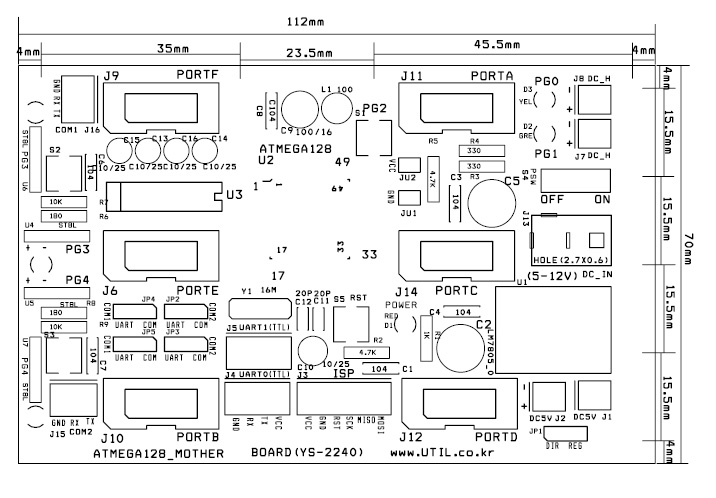

ATmega 128 Mother Board [YS-2240]

->AVR 개발이나 시험에 다양한 목적으로 사용할수 있도록 만들어져 있습니다.
1. 사용전원: DC5V 또는 9V~12V
2. 내장회로: COM1,COM2,AD 컨버터용 전원, 입력SW 3, 출력 LED 2 각각 내장
3. 모든 입출력 포트 10핀 콘넥타 처리(PORT 0~7,VCC/5V,GND)
4. MAX232 IC 내장되어 있고 TTL레벨(UART)을 사용할것인지 점퍼로 선택

＊가격 : 22,000 원

1.크리스탈 : 16MHz

2.내장 입력포트 : PORTG.2.PORTG.3, PORTG.4(SWITCH 및 OPTION SENSER)

3.내장 출력포트 : PORTG.0, PORTG.1 (LED)

4.사용전원 :
-DC 5V사용시 : JP1을 DIR로 연결(이때는 입력전원이 각회로에 5V가 공급됩니다.
-DC 9~12V사용시 : JP1을 REG로 연결(이때는 입력전원이 LM7805를 거쳐서 각회로에 5V가 공급됩니다.
-이 경우에 DC_H라는 콘넥타에는 9~12V가 그대로 출력되어 모터등의 전원으로 사용 가능
-특히 주의할 사항으로 JP1을 DIR로 해놓고 DC 9~12V를 가하면 모든 회로에 9~12V가 인가되어 고장이 발생합니다.

5.OPTION부분 : IR쎈서를 달면 라인트레이서,근접쎈서 등으로 활용가능.(PORTG 3 및 4)

6.통신포트
-UART0,UART1 : 통신방식 선택 점퍼를 UART쪽으로 꼽으면 TTL LEVEL RS232C통신이며 VCC,TX,RX,GND순으로 되어 있고 PCB에 적혀 있으므로 참조 바라며 UART1은 콘넥타의 방향이 180도 돌아서 삽입되어 있음을 주의하고 콘넥타의 핀맵은 UART0와 같습니다.
-COM1,COM2 : 통신방식 선택 점퍼를 COM쪽으로 꼽으면 PC INTFACE LEVEL RS232통신

7.그외 점퍼 : JU2은 DC 5V, JU1는 GND입니다.(필요에따라 사용)

8.그외 콘넥타
-J2,J1은 DC 5V출력 단자
-J3는 ISP콘넥타이며 VCC,GND,RESET,SCK,MISO,MOSI순이며 PCB에 적혀 있습니다.

9.회로도 : 첨부파일에 있어요.
