BUSY톤검출기 [AP-6102]

-> 전화 선로상에서 BUSY TONE 신호를 검출 하는 모듈입니다.
1. BUSY TONE 4개이상 연속으로 들어 오면 검출 됩니다.
2. 음성신호에 석여 있는 BUSY TONE 성분으로 작동 할 가능 성도 있습니다.
3. 선로 정합은 600OHM의 임피단스를 갖고 있습니다.
4. 전화를 걸었을때 상대가 통화중인 경우 이를 검출하여 응용하는곳에 사용 됩니다.
5. 사용전원 5V단일 전원입니다.

＊가격 : 220,000 원

전화선로상의 BUSY TONE성분을 검출 하여 각종 응용장치를 개발 할때 편리 합니다

1. 출력 : 5V TTL LEVEL 1개, DC 접접 출력(NORMAL OPEN, NOMAL CLOSE0 1개)
2. 선로 정합 : 교류결합
3. 사용전원 : 5V
4. PBA크기 :

주 사용용도
1. 두개의 국선을 서로 연결하여 통화한 후 불 복구 될때
2. 발신후 통화중이면 자동으로 다시 걸려고 할때

주의사항
음성신호에는 비지톤 성분이 포함 되어 있습니다. 그래서 실제 비지톤이 아니지만 음성신호에 의해서 비지톤으로 인식될 가능성이 있습니다.
-> 이를 보완 하기위해서 비지톤이 연속으로 3~4개이상 올경우만 작동 합니다. 음성신호 성분에 비지톤이 검출 될 수 있지만 연속적으로 3~4개가 검출된 확율은 매우 희박 합니다.

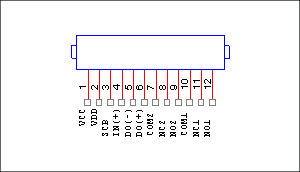

입출력단자
