RFID READER [FS-IR205S]

->13.56Mhz, FCC and CE Compliant의 RFID READER MODULE입니다.
1. 3.3V to 5V DC Operation
2. RS232 TTL방식으로 출력이 나옵니다.
3. 버스카드처럼 카드에 정보를 저장하거나 그 정보를 읽어얼수 있습니다.
4. 통상 100mm 근처까지 사용가능하며 안테나를 사용하면 좀더 멀리 할 있습니다.

＊가격 : 88,000 원

기술규격
RF Frequency 13.56Mhz, FCC and CE Compliant
Power Supply 3.3V to 5V DC Operation
Supply Current 50mA @ 5V
Dimensions 54 × 54 × 5 mm
RF Data Rate 26kbps ISO15693-3, 106kbps ISO14443-A
Host Interface UART / RS-232
Host Data Rate Serial 9600 to 115200 baud rate
Antennna 50-ohm Internal antenna & external antenna connector
RF Power 100mW @ 5V
Read Range 85mm internal ant
FLASH MCU Firmware updates = forward compatibility
Memory 256 bytes user data, 8k program memory
Visual Indicators Optical - 1 LED
Anticollision Support(1~8 tags)

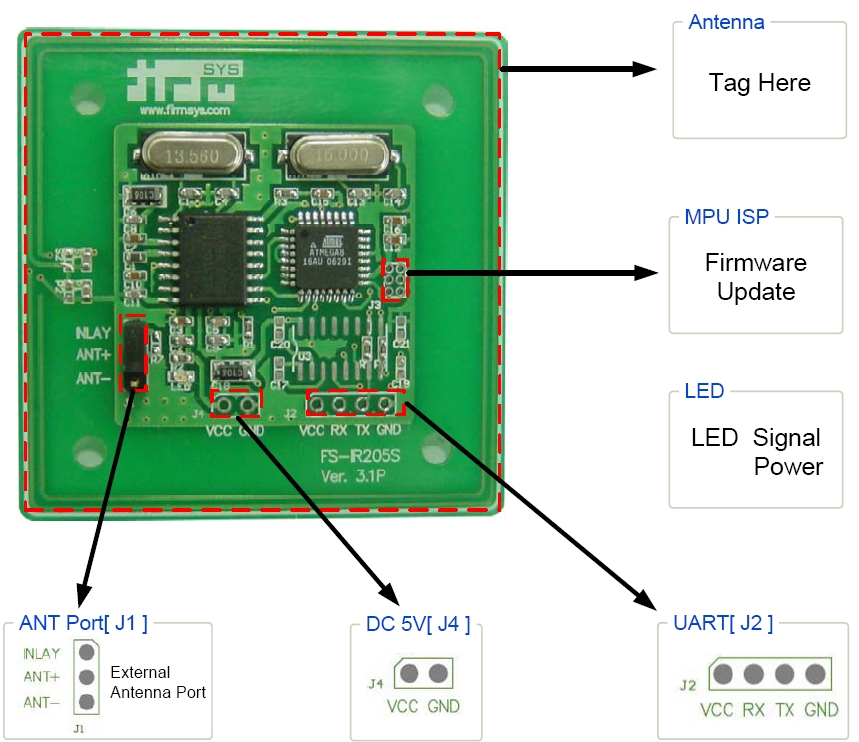

ANT port[J1] 의 점퍼 설정으로 외부 안테나 사용 가능
인레이 사용: INLAY, ANT+ 연결
외부 안테나 사용 : ANT+, ANT- 연결

성공적 사용을 위한 조언(제가 해 보고 적은 겁니다)

첫번째
이모듈을 사용하기 위해서는 참부피일의 inlayManual3.1설명서를 1차적으로 보아야 합니다. 시 설명서에서 배선 연결에 관한 정보가 있습니다.

두번째
첨부파일의 FirmSYS%20Protocol 이라는 설명서를 보아야 합니다. 여기서 프로토콜에 관한 내용을 보시면 됩니다. 이 프로토콜에는 많은 명령어가 있는데 모든 명령을 다 알아야 사용할 수잇는것은 아닙니다. 사용자에게 필요한 멶가지 명령만 알면 원하는 기능을 구현 할 수 있습니다 실제로 저 같은 경우에도 멶가지만 사용하지 전부 쓰는건 아닙니다

이설명서에서 제일 먼저 확인해야 할것이 통신 규격입니다. 리더기 통신규격의 최초 값은 115200으로 기억됩니다.(설명서에 나와 있지 않는 정보지요)
이걸 마추어 통신을 일단 성공시켜야 합니다.

통신이 성공되면 원하는 규격으로 수정하여 사용 하면 됩니다.

설명서대로 명령을 보내면 설명서대로 정보가 나옵니다. 그냥 설명서에 있는 그대로입니다. 이 설명서 이상 특별히 더 알아야 할 사항이 없습니다.

세번재
이작업을 하는데 있어서 AVR등 마이컴을 사용하여 시도 한다면 마이컴부분이 검증된 상태에서 해야 시험이 됩니다. 이부분이 자신이 없을경우

상품중에 RFID 데모키트가 있습니다. 이것을 PC에 연결 해놓고 프로토콜 시험을 해봅니다. 이 시험을 해보면 AVR에서 프로그램을 어떻게 작성해야 할지 알 수 있습니다.

물론 RFID데모키트를 구입핮 않고 직접 만드는것도 어렵지 않습니다.
만드는 방법은 리더기의 TX RX통신은 TTL입니다. 이걸 RS232레벨로 컨버팅시키면 PC와 접속 할 수 있습니다. 이것도 하기 힘들면 RS232레벨컨버터라는 제품을 사용하면 됩니다.

제가 여러번 써봤는데 생각 보다 잘 됩니다. 참조 하세요

첨부된 파일은 제조회사에서 작성한 설명서입니다..
