음성인식기 [JT-1000]

-> 저장된 음성을 기준으로 인식하며 최대 8개를 인식할수있습니다.
1. DC5V를 사용하고
2 RS232C TTL방식으로 또는 병렬방식으로 출력됩니다.
3. 음성명령을 녹음할수있고 녹음래벨을 조절 할 수있습니다.
4. 음성출력은 이어폰으로 겨우 들릴정도이므로 증폭회로를 사용하셔야 합니다

＊가격 : 22,000 원

*제품의 특징
- 음성 인식 결과 시리얼 및 패러럴( BCD코드 ) 출력
- 외부 스피커 및 마이크 사용 가능
- 10 단어 CL( Continuous Listening ) 모드
- 10 단어 SD( Speaker Dependent ) 모드( 화자 종속 방식 )

*제품규격
- Size : 42mm * 31mm, 동작 전압 : DC 5V, 소모 전류 : 50mA
- AUDIO출력은 이어폰으로 듣던가 외부 앰프 필요
- 음성인식 결과는 시리얼출력 : 일(1) ~십(10) → HEX 00~ HEX 0A
통신속도 9600, 스톱비트 1, 스타트비트 1, 패리티 NONE, 데이터길이 8 BIT

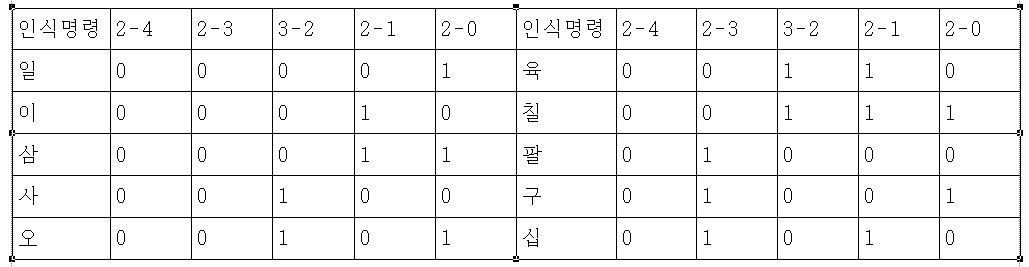

- 음성인식결과(BCD코드 )는 다음결과 값이 나오기 전까지는 현재 인식된 값을 유지.

-처음 전원을 넣거나 리셋 스위치를 누르면 모든BCD 핀의 출력은 ‘0’으로 초기화

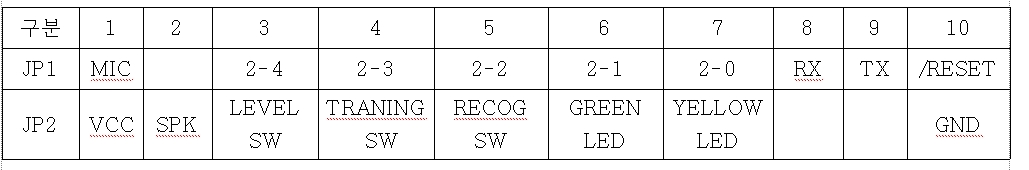

*콘넥타 핀명칭

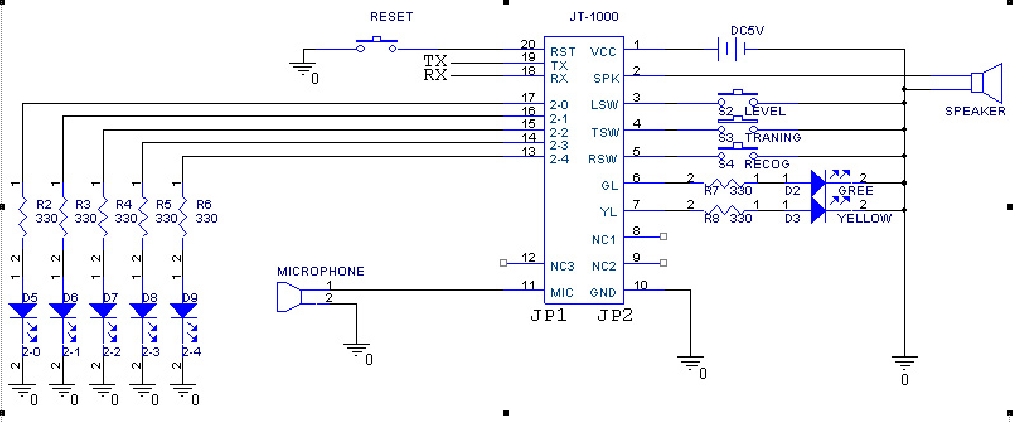

*참조회로

* 사용방법
1. SPK를 연결하고 외부 마이크를 MIC에 연결합니다.
2. 전원을 연결하면 삐소리가 나고 GREEN LED와 YELLOW LED가 점등됩니다.
3. RECOGNITION 스위치,TRAINING스위치를 동시에 누른 상태에서 RESET스위치를 누르면 기존의 트레이닝 된 데이터(저장된 데이터)는 지워 지면서 초기화 상태가 됩니다.
4. LEVEL스위치를 누르면 LEVEL1~ LEVEL5까지 조절할 수 있으며, 음성인식 레벨을
적절하게 맞추어 사용하십시오(레벨단계 안내가 음성으로 나옵니다).
5. TRAINING스위치를 눌러서 음성을 트레이닝(명령언어 입력) 시킵니다.
6. 10단계까지 녹음할 수 있고 한 단어에 1~4자까지 가능하며 2초안에 말하면 되고,
같은 발음을 두번씩 반복하게 되어 있습니다.
7. 10단계를 모두 트레이닝(녹음)하면 삐소리가 나며 트레이닝이 완료됩니다.

*예제1 : 10단계까지 녹음시키는 경우
① 전원을 키며 “삐”소리가 납니다.
② 재 트레이닝을 하기 위해 전에 녹음된 음성을 소거합니다.
③ 소거하는 방법은 먼저 RESET스위치를 누르고 RECOG스위치, TRAINING 스위치를 동시에 누릅니다.
④ LEVEL스위치를 누릅니다.
"1","2","3","4","5" 라는 반복적인 여자 음성이 들립니다.알맞게 레벨을 조절합다.
⑤ TRAINING스위치를 누릅니다. “일 이라고 말하세요”라는 여자음성이 들립니다.
녹음시킬 단어를 말하면 됩니다.두 번 연속 말하면 됩니다.
⑥ 만약 녹음이 잘 되지 않은 경우는 다음 음성이 들립니다.“다시 말하세요”와 “더 크게 말하세요, 다시 말하세요”라는 음성이 들립니다.그러면 다시 말하면 됩니다.녹음이 잘 된 경우 다음으로 넘어 갑니다.
⑦ 다음으로“이 라고 말하세요”라는 음성이 나옵니다. 그럼 또 다른 단어를 말하면 됩니다. 위와 동일하게 수행하면 됩니다.
⑧ 3.10단계까지 동일하게 수행하면 됩니다.
⑨ 10단계까지 녹음이 되면 “삐”소리가 들리고 모든 녹음이 끝납니다.
⑩ 동작확인을 위해 RECOG스위치를 누르고 말하면 됩니다.
음성인식 잘 된 경우는 일치하는 LED에 불이 들어오고 음성이 작은 경우에는“더 크게 말하세요”라는 음성이 들립니다.
⑪ 말은 너무 빨리 하게 되면“말을 너무 빨리 시작했습니다“라는 음성이 나올 수 있습니다.
⑫ 만약 인식이 잘 되지 않아 “삐 삐”두번의 소리가 들리면 다시 SW4를 눌러서 수행하면 됩니다. 모두 녹음이 되면 동작 확인을 하면 됩니다. 그러면 해당하는 LED에 불이
들어옵니다.

* 예제2 : 10단어 미만으로 트레이닝 시키는 경우
① 만약에 3단계까지 녹음을 해서 사용을 하고 싶다면 어떻게 할까요? 그러면 예제1에서와
같이 수행하면 되는데 3단계까지 녹음을 하고 나서 RESET스위치를 누르면
3단계까지 녹음이 됩니다.
② 그런 후 예제1과 같이 동작 확인을 하면 됩니다.

예제3 : 작동시키며 따라 해보기
- RECOG SW 와 TRANING SW 누른상태에서 RESET SW를 누른다음 RECOG SW와
TRANING SW에서 손을 떼고... 약 5초후에 RESET SW에서 손을 뗀다. - 삐삐소리
- TRANING SW를 1회 누른다(PUSH)
→ "일 이라고 말하세요 " 여자음성 나오면 음성인식에 사용할 명령을 말한다(예:'올려')
→ "다시 말하세요 " 여자음성 나오면 명령을 한번 더 말 한다(예:'올려')
;음성이 일정하지 않으면 이상태가 반복 되고 성공적이면 다음단계로 넘어 갑니다.

→ "이 이라고 말하세요 " 여자음성 나오면 음성인식에 사용할 명령을 말한다(예:'내려')
→ "다시 말하세요 " 여자음성 나오면 명령을 한번더 말 한다(예:'내려')
;음성이 일정하지 않으면 이상태가 반복 되고 성공적이면 다음단계로 넘어 갑니다.
이런 방법으로 모두 10개의 단어를 입력하면 마지막에 삑소리 납니다.
8. RECOG스위치를 한번만 누르면 삐소리가 나며 음성인식을 수행합니다.
→ TRANING때 입력한 음성명령을 말한다 (예: '올려')
인식이되면 '올려' 라고 TRANING했던 음성명령이 나옵니다.
9. 그리고 음성인식 결과는 시리얼출력이나 BCD코드로 출력됩니다.

* 주의 사항
- 전원을 넣을때는 전원 공급기의 극성을 확인하십시오.
- JT-1000(모듈)을 삽입할 때 방향에 유의하십시오.
- IC를 삽입할 때 무리하게 삽입하지 마십시오.
- IC를 삽입할 때 방향에 유의하십시오.
- 전해콘덴서의 극성에 유의하십시오.
- 발광 LED의 극성에 유의하십시오.
- 다이오드의 극성에 유의하십시오.
