모타정역제어기(30W) [AP-6103]

-> DC 모타를 정역 제어하는데 사용되는 모듈 입니다.
1. 사용전원은 12V, 모타정격 30W
2. 정역제어 방법은 프로그램에 의해서 결정 됩니다.
3. 제어를 위한 통제신호를 받을 수있는 신호의 종류가 5개 까지 사용 가능
4. 출고시는 1개의 신호에 의해 정역 재어하고 2개 신호에의해 정지 합니다.

＊가격 : 판매불가

리레이를 사용하지 않고 무접점에 의한 전력제어방식으로 구성 되어 있습니다.
1. 프로그램에 PWM방식의 속도 제어 기능을 추가 할 수 있습니다.
2. 무접전점 반도체 소자는 대전력용 MOS FET를 사용 합니다.

전기적특성
1.사용전원 : DC 12V
2.제어가능 출력 : DC모터 30W

유의사항
1.모터의 극성을 연결하는 방향에 따라 순방, 역방도 달라집니다.
2.DC 파원의 극성은 바뀌면 안됩니다.
3.스위치는 모듈의 전원스위치 입니다.
4.휴즈는 모듈의 휴즈입니다. (부하용량에 따라 맞게 선정 하시기 바랍니다)
5.제어 방법을 바꾸기 원하면 마이컴 프로그램을 변경 해야 하며 이것은 옵션으로 주문처리 해드립니다.

테스트방법
1.2개의 입력 단자를 이용 모터의 정역을 제어.(나머지 한개는 예비)
2.입력 1을 쇼트 시키면 정방향 회전
3.입력 2를 쇼트 시키면 역방향 회전

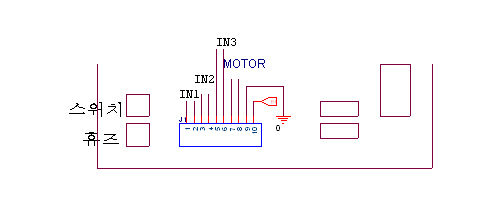

콘넥타 연결 규격
