기능성모듈(MCU, Utility) > 통신,WiFi,블루투쓰

WIFI-UART컨버터 [ESP-8266]

->WIFI신호를 UART(RS232 TTL) 방식으로 변한시켜줍니다.
1.3.3V 레벨의 TTL신호 출력됩니다.
2.아두이노나 AVR, PIC에 호환 됩니다.
3.사용전원은 DC 3.3V
4.AP,STA,AP+STA모드 지원됩니다.

＊가격 : 3,300 원

BAUD RATE : 115,200bps
802.11 b / g / n
Wi-Fi Direct (P2P), soft-AP
Built-in TCP / IP protocol stack
Built-in TR switch, balun, LNA, power amplifier and matching network
Built-in PLL, voltage regulator and power management components
802.11b mode + 19.5dBm output power
Built-in temperature sensor
Support antenna diversity
off leakage current is less than 10uA
Built-in low-power 32-bit CPU: can double as an application processor
UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU, A-MSDU aggregation and the 0.4 Within wake
2ms, connect and transfer data packets
standby power consumption of less than 1.0mW (DTIM3)

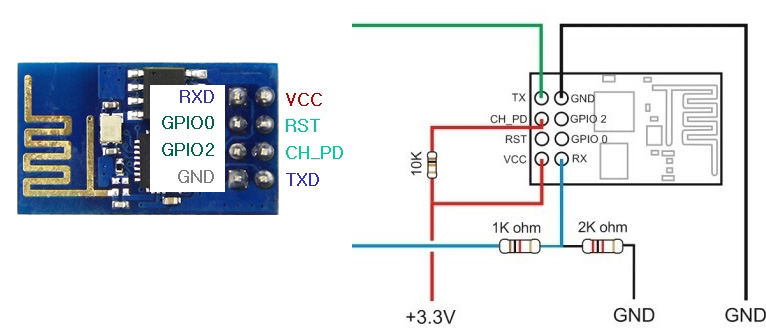

TOP VIEW..............................................................................BOTTOM VIEW

10K저항은 PULL UP저항이고

1K,2K저항이 중요 합니다.
이보드는 3,3V를 사용하기 때문에 다른 보드와 UART접속할때 해당보드(예 : 아두이노)의 UART 출력이 5V LEVEL인경우 이저항을 연결해야 하지만 3.3V LENEL UART라면 불필요 합니다.

AT COMMAND

모든 명령에는 공백(스페이스) 없습니다.

Commands Description Type Set/Execute Parameters and Examples
AT general test basic – –
AT+RST restart the module basic – –
AT+GMR check firmware version basic – –
AT+CIOBAUD baud rate basic – AT+CIOBAUD?
AT+CIOBAUD=9600
AT+CIOBAUD=115200
AT+CWMODE wifi mode wifi AT+CWMODE= 1= Sta, 2= AP, 3=both, Sta is the default mode of router, AP is a normal mode for devices
AT+CWJAP join the AP wifi AT+ CWJAP =,< pwd > ssid = ssid, pwd = wifi password
AT+CWLAP list the AP wifi AT+CWLAP
AT+CWQAP quit the AP wifi AT+CWQAP
AT+ CWSAP set the parameters of AP wifi AT+ CWSAP= ,,, ssid, pwd, chl = channel, ecn = encryption; eg. Connect to your router: AT+CWJAP=”www.electrodragon.com”,”helloworld”; and check if connected: AT+CWJAP?
AT+CWLIF check join devices’ IP wifi AT+CWLIF
AT+ CIPSTATUS get the connection status TCP/IP AT+ CIPSTATUS ,,,,= client or server mode
AT+CIPSTART set up TCP or UDP connection TCP/IP 1)single connection (+CIPMUX=0) AT+CIPSTART= ,,; 2) multiple connection (+CIPMUX=1) AT+CIPSTART= ,, id = 0-4, type = TCP/UDP, addr = IP address, port= port; eg. Connect to another TCP server, set multiple connection first: AT+CIPMUX=1; connect: AT+CIPSTART=4,”TCP”,”X1.X2.X3.X4″,9999
AT+CIPMODE set data transmission mode TCP/IP AT+CIPMODE= 0 not data mode, 1 data mode; return “Link is builded”
AT+CIPSEND send data TCP/IP 1)single connection(+CIPMUX=0) AT+CIPSEND=; 2) multiple connection (+CIPMUX=1) AT+CIPSEND= , eg. send data: AT+CIPSEND=4,15 and then enter the data.
AT+CIPCLOSE close TCP or UDP connection TCP/IP AT+CIPCLOSE= or AT+CIPCLOSE
AT+CIFSR Get IP address TCP/IP AT+CIFSR
AT+ CIPMUX set mutiple connection TCP/IP AT+ CIPMUX= 0 for single connection 1 for multiple connection
AT+ CIPSERVER set as server TCP/IP AT+ CIPSERVER= [, ] mode 0 to close server mode, mode 1 to open; port = port; eg. turn on as a TCP server: AT+CIPSERVER=1,8888, check the self server IP address: AT+CIFSR=?
AT+ CIPSTO Set the server timeout AT+CIPSTO= AT+CIPSTO?
+IPD received data For Single Connection mode(CIPMUX=0): + IPD, :
For Multi Connection mode(CIPMUX=1): + IPD, , :
