IR리모콘송신수신기 [IR REMOCON]

-> 적외선 방식의 리모콘과 수신 모듈
1. 수신 모듈에서는 RS232C 또는 8 비트 병렬포트로 리모콘 상태 출력
2. 1번부터 8번까지 독립제어도 가능함
3. 리모콘, 수신 모듈 별도 구매 가능
4. 송신리모콘은 일반적으로 사용하는 TV리모콘을 사용 합니다.
5. 수신부의 사용전원은 5V입니다.

＊가격 : 판매불가

제품의 개요
적외선 LED 송신방식의 IR리모콘은 가정에서 TV, VCR 등에 흔히 사용하는 리모콘입니다.
빛으로 정보를 전달하는 방식으로 구동하며,수신부에는 포토 TR을 사용해서 빛을 검출하도록 되어 있습니다.
일반적으로 수신 모듈 (소형 금속박스)은 송신부에서 보내는 파형을그대로 재생하도록 되어 있기 때문에 이것을 분석해서 적절한 신호로 바꾸기 위해서는 마이컴을 써서 프로그램을 짜주어야 했습니다.
본 제품은 좀더 편리하게 IR리모콘을 이용하기 위해서 수신부에 마이컴을 내장시켜, 수신코드를 RS232C나 패러럴 데이터로 바꾸어 줍니다.
송신 리모콘은 TV등에서 흔히 사용하는 리모콘을 채택하였습니다. (숫자와 방향키, 약간의 펑션 키가 내장된 모델)

주요 기능
- 총 25키 상태 전달 가능
- 수신부에서는 RS232C와 병렬포트에서 송신 리모콘의 상태를 출력함
- 1번 키부터 8번 키까지 독립제어가 가능한 모드
- 키 입력 시 HIGH가 출력되는 키 입력 인지포트 (PSH) 내장

사용방법

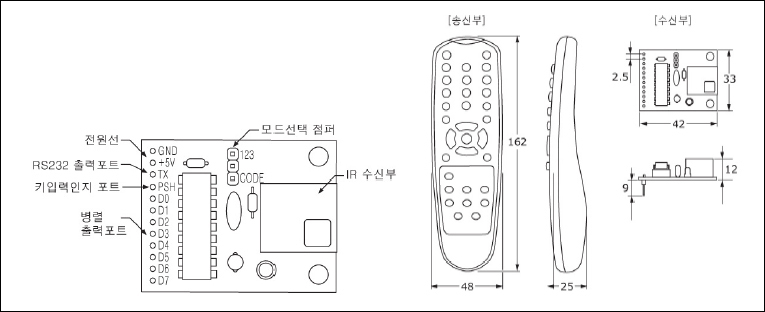

모드 선택 점퍼를 CODE쪽으로 SHORT하시면, 키 스캔 코드가 출력됩니다.
반대로 123쪽으로 SHORT하시면 1번 키를 누를 때 D0에 HIGH가 출력되고,2번 키를 누를 때 D1에 HIGH가 출력되고, ….
8번키를 누를 때 D7에 HIGH가 출력됩니다. 스캔 코드란 각각의 키가 가지고 있는 고유한 번호를 의미합니다.
