회선절체기 [AP-79XY]

->통신기기 회선 절체용으로 19INCH 표준 RACK실장용입니다.
1.TAKE OVER형(절체), BY PASS형(통과) 두가지 종류가 있습니다.
2.수동형과 자동형(RS-232C제어,TCP/IP:인터넷제어)으로 제어 가능 합니다.
3.2E1을 최저 회선으로 주문 제작 됩니다.
4.자동형은 RS-232C제어용 또는 TCP/IP용 프로토콜을 제공합니다.
5.콘넥타 타입은 RJ45이나 변경 가능 합니다.

＊가격 : 전화요망

사진의 장비는 특정 옵션에의한 사진이며 실제작은 1U,2U 그리고 입출단자는 RJ45등으로 상황에 맞게 제작 됩니다..

회선절체기는
통신회선의 안정적 운용을 목적으로 회선을 이중화 하거나 시스템을 이중화하여 운영시 사용되는 장비로서 운용방법에 따라 TAKE OVER 방식과 BY PASS방식, 기타방식이 있습니다.
- TAKE OVER : 주회선 예비회선 또는 주장비 예비장비를 운용상황에 따라 절체 하는 방식
- BY PASS : 회선과 장비 사이에 기능적 삽입으로 장비를 제외 시키거나 삽입시키는 절체방식
( 통상 E RING 시스템에 사용 됩니다. )
- 기타방식 : 주문사양에 의해 고객 맞춤방식으로 구성 됩니다.

절체기 제어
자동 절체를 위해서 시스템(PC, 서버등)과 절체회선 외에 제어포트를 연결하여야 하고 시스템과 상호 연동하여 자동 절체기능을 수행합니다. 이를 위해 제어를 위한 별도의 통신포트가 있습니다.

적용회선 종류
일반전화회선, LAN, 인터넷, DATA, Audio, Video, RF, 등 유선부분

물리적인 연결규격
절체회선 : 기본콘넥타 : RJ45 (8 PIN),
주문사양 콘넥타 : RJ11, D SUB, RCA, BNC, TERMINAL BLOCK 등
자동절체를 위한 제어회선 : RS-232(D_SUB 9 PIN), TCP(RJ45), TEL RING(RJ45)

제작 및 판매
본 제품은 절체방식등의 옵션이 다양하여 평소 완제품이 아닌 보드레벨로 자재를 보유하고 있고 주문이 이루어 지면 확정된 주문사양에 맞게 제작을 진행하는 관계로 공급 기간은 약 7일~10일 정도 되며
표준사양이 아닌 경우 상담에 의해 맞춤제작이 가능 합니다.

일반사항---------
1.모델( LINE UP )
AP-79XYBnE1_RS
B : BYPASS, T : TAKE OVER)
n : E1 회선수
RS : 시리얼 연동, TCP : TCP연동 R : TEL RING연동
2.사용전원
독립형 : 입력전원 : AC 220V, 내부전원 : DC 5V (SMPS방식 DC 5V 3.0A)
교환기형 : 입력전원 : DC 48V, 내부전원 : DC 5V (SMPS방식 DC 5V 3.0A)

3.절체회선
회선종류 : 전화회선, 디지탈회선(T1/E1), 데이터회선, 기타 통신 및 제어회선
회선용량 : 8 PIN RJ45 PORT 단위 (E1기준으로 하면 2E1단위가 됩니다.)

4.절체기 제어를 위한 통신규격
TCP : TCP/IP SERVER MODE
RS-232 : X-ON,OFF의 흐름제어, 속도 : 9600bps, 스타트비트 : 1, 스톱비트 : 1
RING : 20Hz 80VAC

5.회선에 대한 절체기의 전기적특성
선간누설저항 : MIN 1,000㏁ (AT 500V DC)
접점용량 : 0.9㎊
Operating TIME : 6mSEC Relase TIME : 3mSEC

6.회선연결규격
절체회선 : RJ45 FEMAIL CONNECTOR
제어회선 : RJ45(TCP), RJ45 (RING), RS-232C (D SUB 9핀)

7.외형규격
형태 : 19 INCH 표준 랙 실장형 (기본높이 1U이고 회선수에 따라 2U 또는 그 이상)
크기 : 410mm(W) X 40mm(H) X 310mm(D), 고정날개 포함 485mm(W)
색상 : 검정 재잘 : 상,하판 - 철제 ( 그외 알미늄 )

주요기능-------

1.기본운용
절체기능, 절체상태 표시기능, 자동 및 수동 선택
시스템에서 절체기의 상태 확인(예 ; 회선이 A 또는 B에 연결된 상태)
시스템에서 절체기 절체 제어(예 ; 절체 동작제어, 표시램프 점등)

2.절체기 비상운용
회선절체기 자체가 고장 난 경우나 회선절체기를 제외하고 직접 운용하고자 할 때

3.절체기 제어용 통신방식(선택)
가.RS-232C (당사 표준 프로토콜 제공)
나.TCP/IP (SERVER MODE로 작동하며 콘트롤 포맷 제공-NETWORK 설정프로그램 제공)
다.TEL RING방식

4.자동 절체를 위한 연동용 알파토콜 (TCP/IP, RS-232C방식 동일)
가.PC 또는 시스템으로부터 받은 명령에 따라 그에 상응하는 기능을 수행 하는 방법
나.전면판 RUN램프는 절체기의 ON 상태에서 장치의 상태가 정상 상태 임을 의미
다.RS-232C방식으로 사용 할 경우 본 장치 내부 제어보드에 있는 RS-232칩을 실장 출고
라.TCP/IP방식으로 사용 할 경우 본 장치 내부 제어보드에 있는 TCP/IP모듈을 실장 출고
마.RS-232C방식과 TCP/IP방식은 동시에 실장되지 못하며 선택적으로 한가지만 실장
바.통 신프로토콜은 당사 표준 알파토콜의 규격이며 장비 구매시 별도 제공

5.TEL RING방식 연동 (주로 교환기 이중화시 TAKE OVER방식에 사용)
가.전화기에 가해지는 RING신호가 계속 들어오면 절체기는 해당 시스템과 접속
나.RING신호가 5초이상 안들어 오면 절체기는 TAKE OVER
다.RING신호가 들어오면 전면판의 RING LED가 RING주기와 동일하게 점등과 소등을 반복합니다.

절체기운용--------
1.일반운용
입력 전원이 24시간 공급되고 있는 조건으로 24시간 운용가능
입력전원의 공급이 중단되면 절체된 상태를 유지 합니다.

2.수동운용
POWER가 입전된 상태에서 자동 수동 선택스위치를 수동으로 위치합니다.
이때 RUN램프는 계속 점동 됩니다.
BY PASS 및 NORMAL 스위치에 의해서 절체되며, 선택시 해당 LED가 켜집니다.

3.자동운용
POWER가 입전 상태에서 자동 수동 선택스위치를 자동으로 위치합니다.
시스템과 ON-LINE상태를 유지하며 절체유무를 판단하여 자동 절체 기능 수행합니다.
시스템에서 선택된 상태에 따라 해당 BY PASS 및 NORMAL LED가 작동 됩니다.

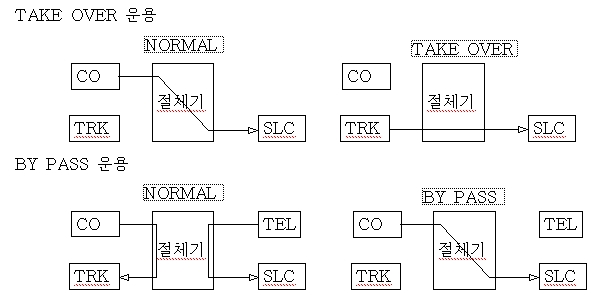

4.비상운용(TAKE OVER운용)
회선절체기 자체가 고장난 경우나 회선절체기를 제외하고 직접 운용하고자 할 때.

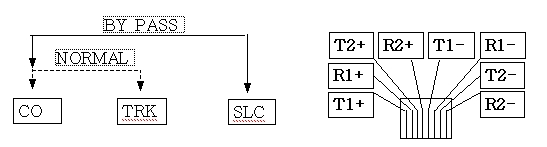

가.NORMAL 상태 만들기
회선절체기에 꼽은 RJ45 CO케이블과 SLC케이블을 직접 연결
그러면 회선절체기와 관계없이 NORMAL 상태가 됩니다.(RJ45 1:1커플러 사용)
나.TAKE OVER 상태 만들기
회선절체기에 꼽은 RJ45 TRK케이블과 SLC케이블을 직접 연결
그러면 회선절체기와 관계없이 BY PASS 상태가 됩니다.(RJ45 1:1커플러 사용)

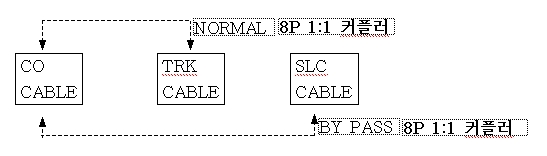

다.CABLE 연결방법

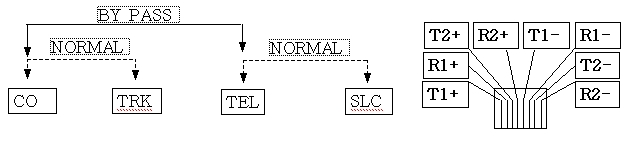

5.비상운용(BY PASS운용)
회선절체기 자체가 고장난 경우나 회선절체기를 제외하고 직접 운용하고자 할 때.

가.NORMAL 상태 만들기
회선절체기에 꼽은 RJ45 CO케이블과 TRK케이블을, TEL케이블과 SLC케이블을 각각 직접 연결
그러면 회선절체기와 관계없이 NORMAL 상태가 됩니다.(RJ45 1:1커플러 사용)
나.BY PASS 상태 만들기
회선절체기에 꼽은 RJ45 CO케이블과 TEL케이블을 직접 접속 합니다. 그러면 회선절체기와 관계
없이 BY PASS 상태가 됩니다.(RJ45 1:1커플러 사용)

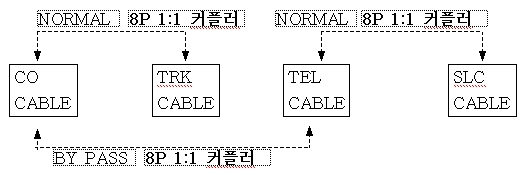

다.절체기 장애 또는 제외시 비상운용을 위한 CABLE 연결방법

6.절체기 후면 ( 2E1경우이며 확장시 추가 되고 TAKE OVER방식경우 3Port 1조가 됩니다. )

기타---------
1.장비 사용에 따른 주의 사항
가. 정격 전압을 마추어야 합니다. (AC220V)
나. 정격 휴즈(AC2202A)를 사용 해야 합니다. (예비 휴즈와 함께 AC콘넥타에 내장 되어있습니다.)
다. 안전을 위해 접지를 사용 해야 합니다. (AC코드의 접지 선을 사용하시기 바랍니다)
라. 절체회선의 입출력 단자류는 정격 규격제품을 사용 해야 합니다.

2.A/S관련
가.본 장비의 무상 A/S기간은 판매일로 부터 1년이며 이후에는 유상처리 됩니다.
나.장비의 A/S입고를 위해 발생하는 물류비용을 A/S의뢰자가 부담합니다. (출고는 당사 부담)
라.A/S의뢰시 반드시 고장증상과 의뢰인의 정보를 기록 해주셔야 합니다.
마.A/S쎈타는 제조자 정보와 같습니다.

3.제조자 정보
회사명 : 유틸전자주식회사
주소 : 서울 용산구 한강로3가 16-9 전자랜드 본관 광장층 C31호
전화번호 : 02-706-7700 www.UTIL.co.kr aprogara@naver.com

4.주요사업
응용전자 주문제작, 상품개발, 산업용케이스 3D모델링, 안드로이드 제어용 어플
회선절체기, 선로시험기, 소방관제, CTI관련 연동장치,
쎈서제어, IOT 구축, 원격제어,
회의실에서 발언자 추적 카메라 제어장치
